Мультимедийная
акустическая система 2.1
• LED-дисплей.
• Разъемы для подключения USB flash, SD card.
• Пульт дистанционного управления.
• Материал корпуса сабвуфера и сателлитов — де-
рево (MDF).
Панели управления сабвуфера
a LED-дисплей
b
/SOURCE: кнопка переключения режимов
AUX/PC/Bluetooth/FM/USB/SD (короткое нажатие);
включение/выключение АС (длительное нажатие)
c
: переход на предыдущий трек (кратковремен-
ное нажатие в режиме Проигрыватель иBluetooth);
предыдущая станция* (кратковременное нажатие
в режиме Радио)
d Регулятор уровня громкости
e
/SCAN: Воспроизведение/Пауза (кратковре-
менное нажатие в режиме Проигрыватель);
автоматический поиск Старт/Стоп (долговремен-
ное нажатие в режиме Радио)
f
: переход на cледующий трек (кратковремен-
ное нажатие в режиме Проигрыватель иBluetooth);
следующая станция* (кратковременное нажатие
врежиме радио)
g ANTENNA: разъем для подключения антенны
приемника
h AUX/PC: разъемы для подключения ПК, мобиль-
ных устройств и других источников звукового сиг-
нала
i OUTPUT: разъемы для подключения сателлитов
j Шнур питания
k ON/OFF: выключатель питания ON/OFF
l SD: разъем для установки SD карт** с музыкаль-
ными файлами в формате МР3, WAV
m USB: разъем для установки USB flash носителя**
с музыкальными файлами, записанными в форма-
те МР3, WAV.

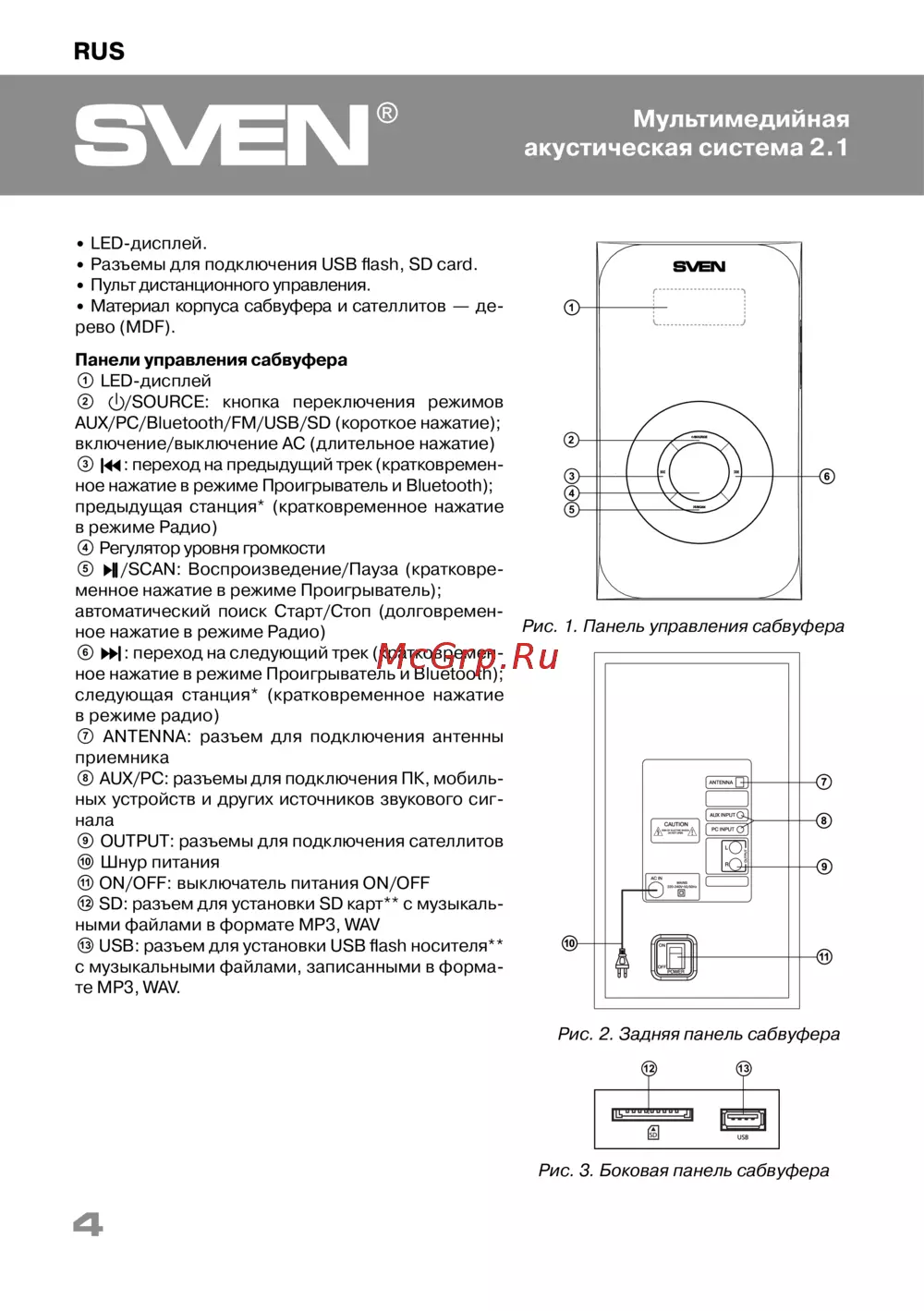

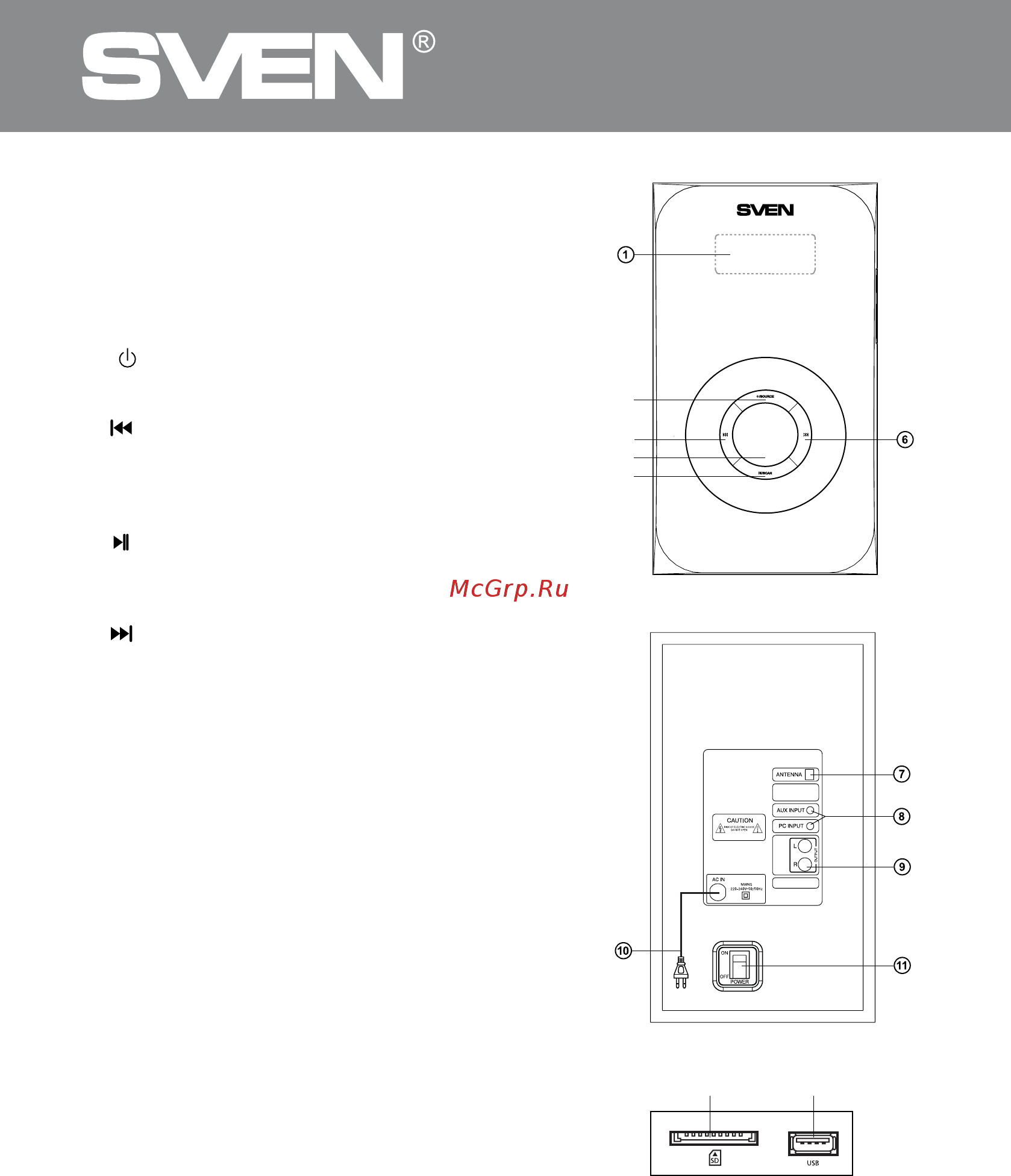

Рис. 2. Задняя панель сабвуфера
Рис. 1. Панель управления сабвуфера
Рис. 3. Боковая панель сабвуфера
l m
b
c
d
e
