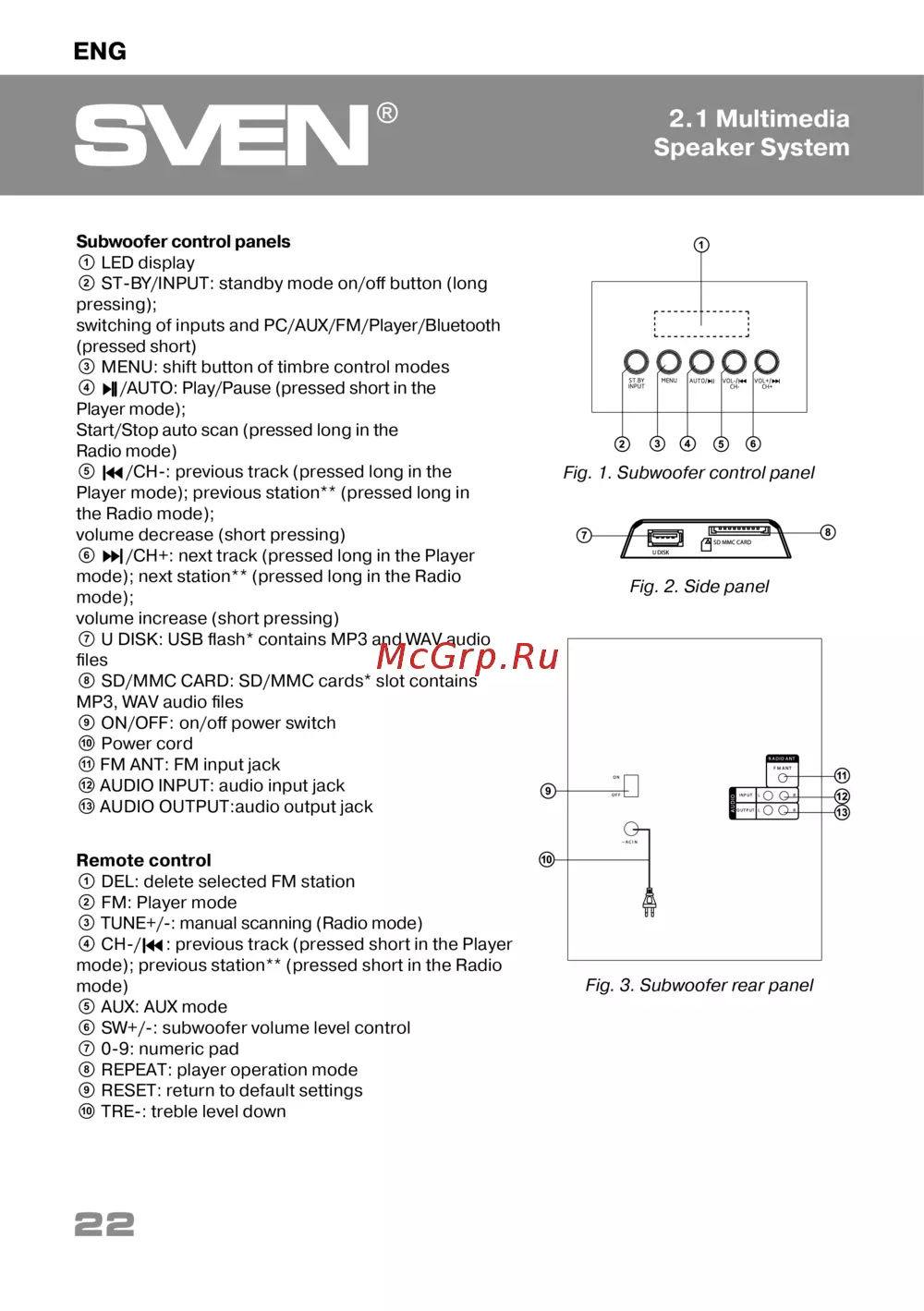

2.1 Multimedia
Speaker System
Subwoofer control panels
a LED display
b ST-BY/INPUT: standby mode on/off button (long
pressing);
switching of inputs and PC/AUX/FM/Player/Bluetooth
(pressed short)
c MENU: shift button of timbre control modes
d
/AUTO: Play/Pause (pressed short in the
Player mode);
Start/Stop auto scan (pressed long in the
Radio mode)
e
/СН-: previous track (pressed long in the
Player mode); previous station** (pressed long in
the Radio mode);
volume decrease (short pressing)
f
/СН+: next track (pressed long in the Player
mode); next station** (pressed long in the Radio
mode);
volume increase (short pressing)
g U DISK: USB flash* contains МР3 and WAV audio
files
h SD/MMC CARD: SD/MMC cards* slot contains
МР3, WAV audio files
i ON/OFF: on/off power switch
j Power cord
k FM ANT: FM input jack
l AUDIO INPUT: audio input jack
m AUDIO OUTPUT:audio output jack
Remote control
a DEL: delete selected FM station
b FM: Player mode
c TUNE+/-: manual scanning (Radio mode)
d CH-/ : previous track (pressed short in the Player
mode); previous station** (pressed short in the Radio
mode)
e AUX: AUX mode
f SW+/-: subwoofer volume level control
g 0-9: numeric pad
h REPEAT: player operation mode
i RESET: return to default settings
j TRE-: treble level down

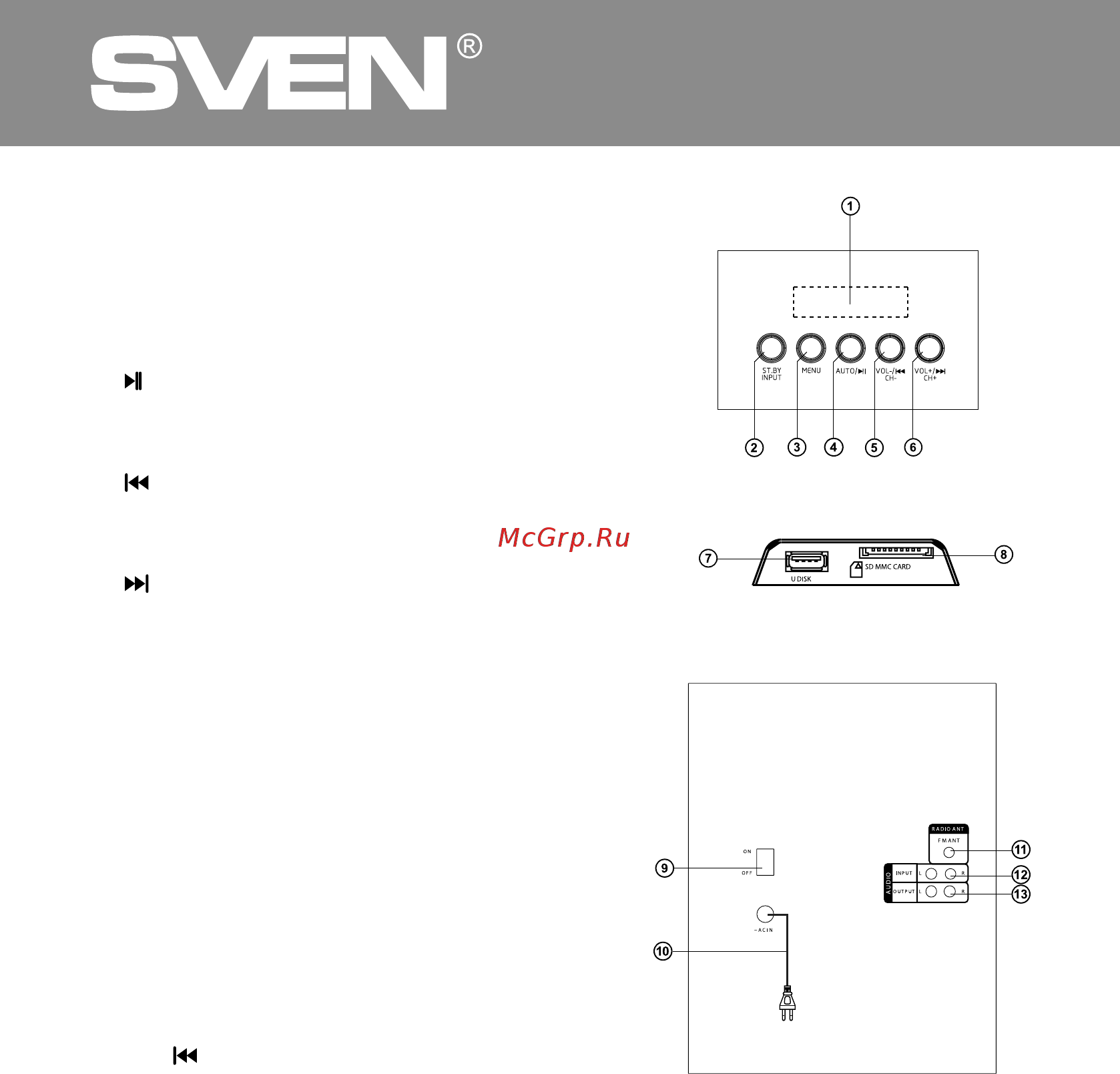

Fig. 1. Subwoofer control panel
Fig. 2. Side panel
Fig. 3. Subwoofer rear panel
