910-269-RU, Вер.A, Июнь 2009
228 Глава 11

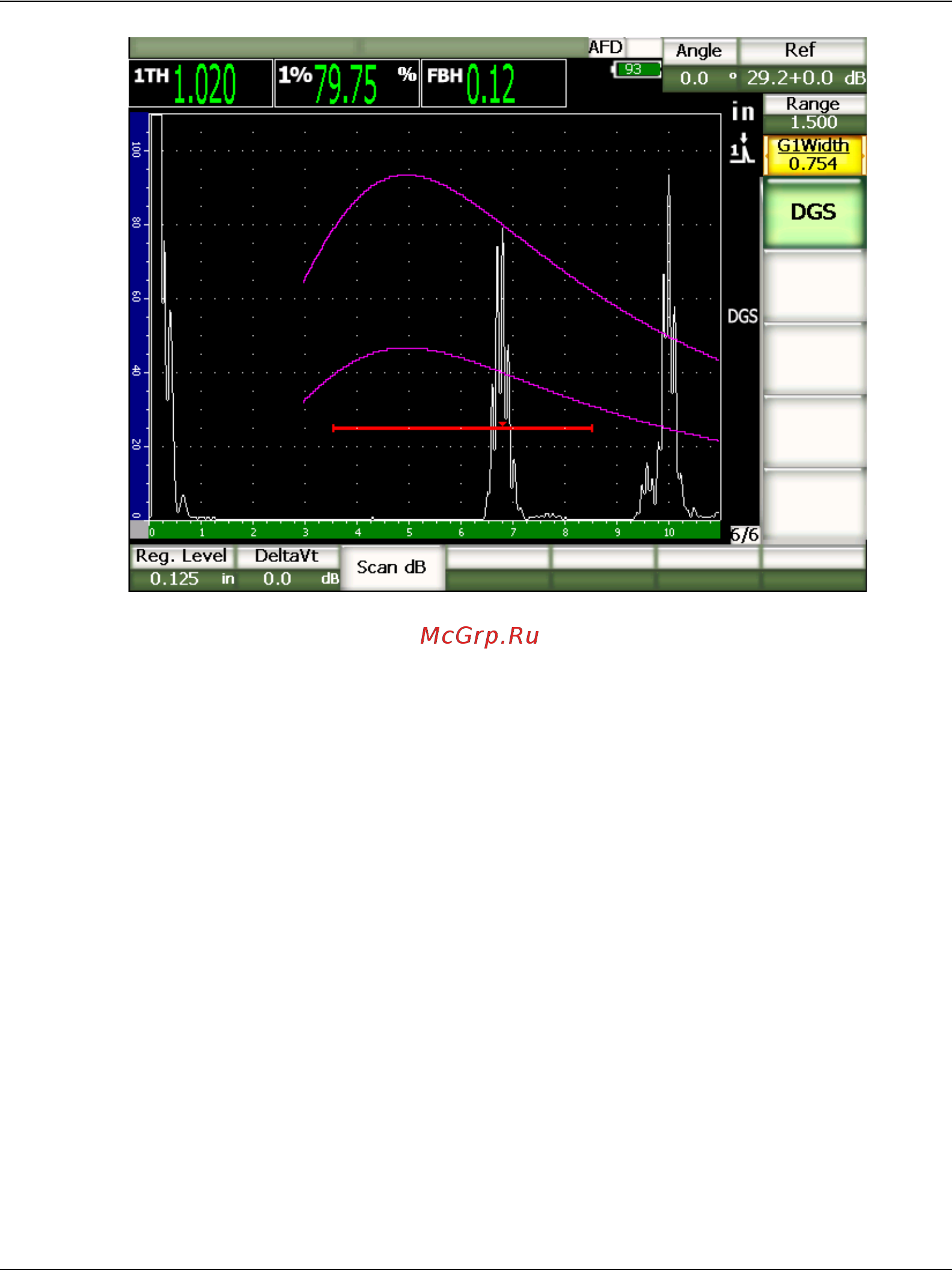

Рис. 11-21 АРД-диаграммы
11.3.2 Настройка кривых
После построения АРД-диаграммы её можно редактировать в процессе
контроля. В частности, можно регулировать усиление и параметры
контрольного отражателя. Регулирование усиления позволяет получать более
чёткие результаты сканирования и поводить измерение дефектов согласно
нормам.
11.3.3 Введение поправки на усиление
Поправка на усиление – это параметр настройки опорного усиления во время
калибровки. Он активируется в том случае, когда существуют различия в
качестве поверхности калибровочного блока и объекта контроля.
Недостаточный контакт преобразователя и объекта контроля из-за плохого
качества поверхности последнего могут привести к потере сигнала после
калибровки АРД-диаграммы, что, в свою
очередь, может привести к неверному
сравнению отражателей в исследуемом изделии с АРД-диаграммой. Поправку
на усиление можно вводить при начальной настройке АРД-диаграммы
