DMTA-10055-01RU, Версия 1, Август 2018
Глава 7
130
Оба строба могут использоваться для измерения толщины прямыми
преобразователями, для измерения пути ультразвука наклонными
преобразователями, для измерения амплитуды сигнала и времени пролёта в
микросекундах, а также для пороговых сигнализаций и сигнализаций
минимальной глубины залегания дефекта. Стробы также могут использоваться
совместно для измерений толщины в режиме эхо-эхо.
Параметры стробов настраиваются
в меню Gate 1 и Gate 2 (см. Рис.7-2 на
стр 130).

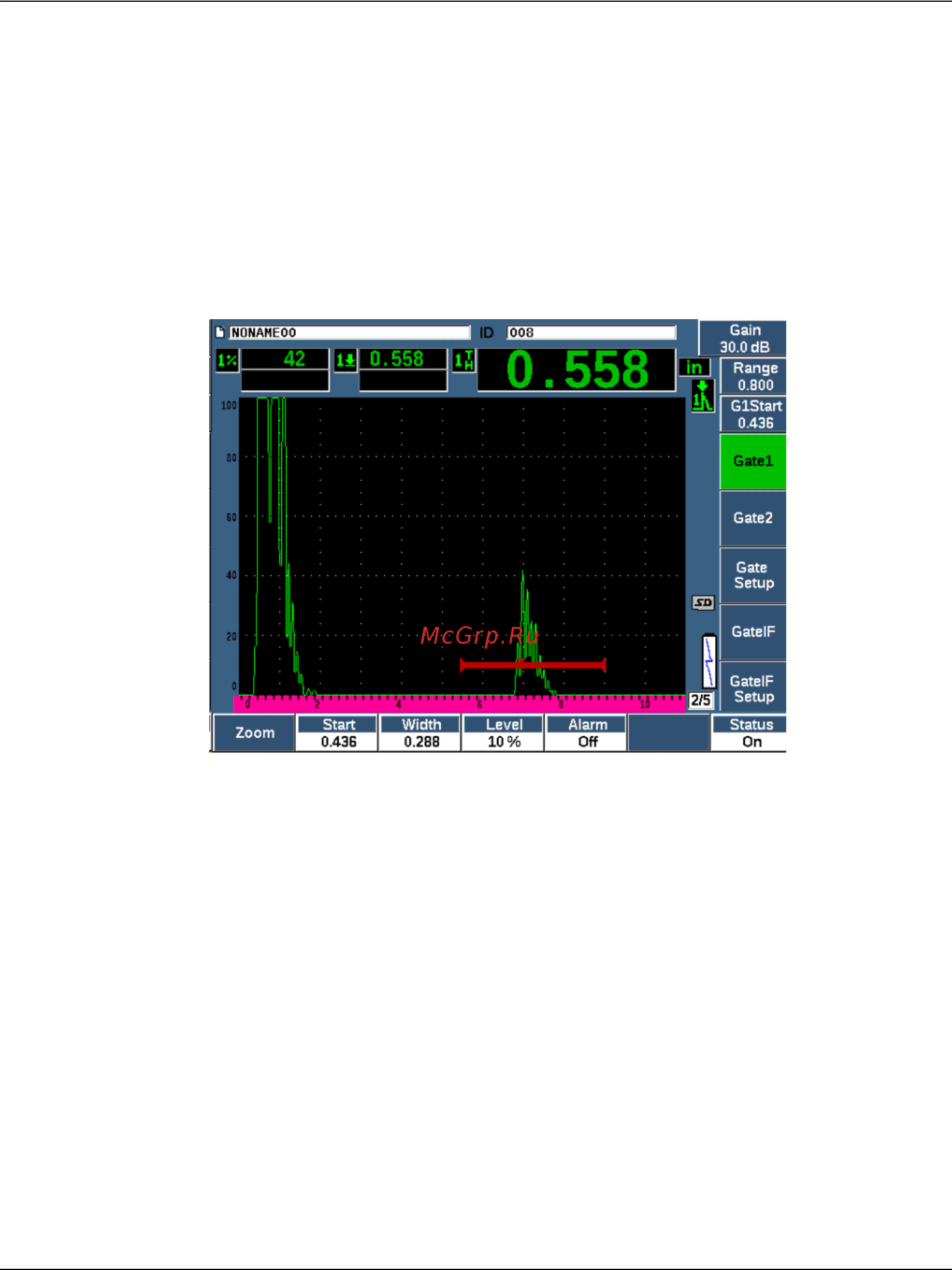

Рис.7-2 Меню Gate 1 (Строб 1)
Здесь доступны следующие параметры:
Zoom (Масштаб):
Увеличивает часть изображения по ширине строба (см. «Изменение
масштаба строба» на стр. 138).
Start (Начало)
Используется для настройки начального положения строба.
Width (Ширина)
Используется для настройки ширины строба.
