Olympus EPOCH 650 [73/384] Быстрая настройка базовых параметров строба

DMTA-10055-01RU, Версия 1, Август 2018

Обзор программного обеспечения

3.10.1 Быстрая настройка базовых параметров строба

Клавиша прямого доступа GATES обеспечивает быстрый доступ к настройкам

начала, ширины и уровня строба, минуя различные уровни меню. Это самый

распространенный метод настройки стробов.

При нажатии клавиши GATES окно над первым меню отображает начальное

положение строба 1 (см.Рис.3-9 на стр 61 ). Выделив строб, используйте ручку

регулятора или курсорные клавиши для увеличения/уменьшения значения

грубой

или тонкой настройкой.

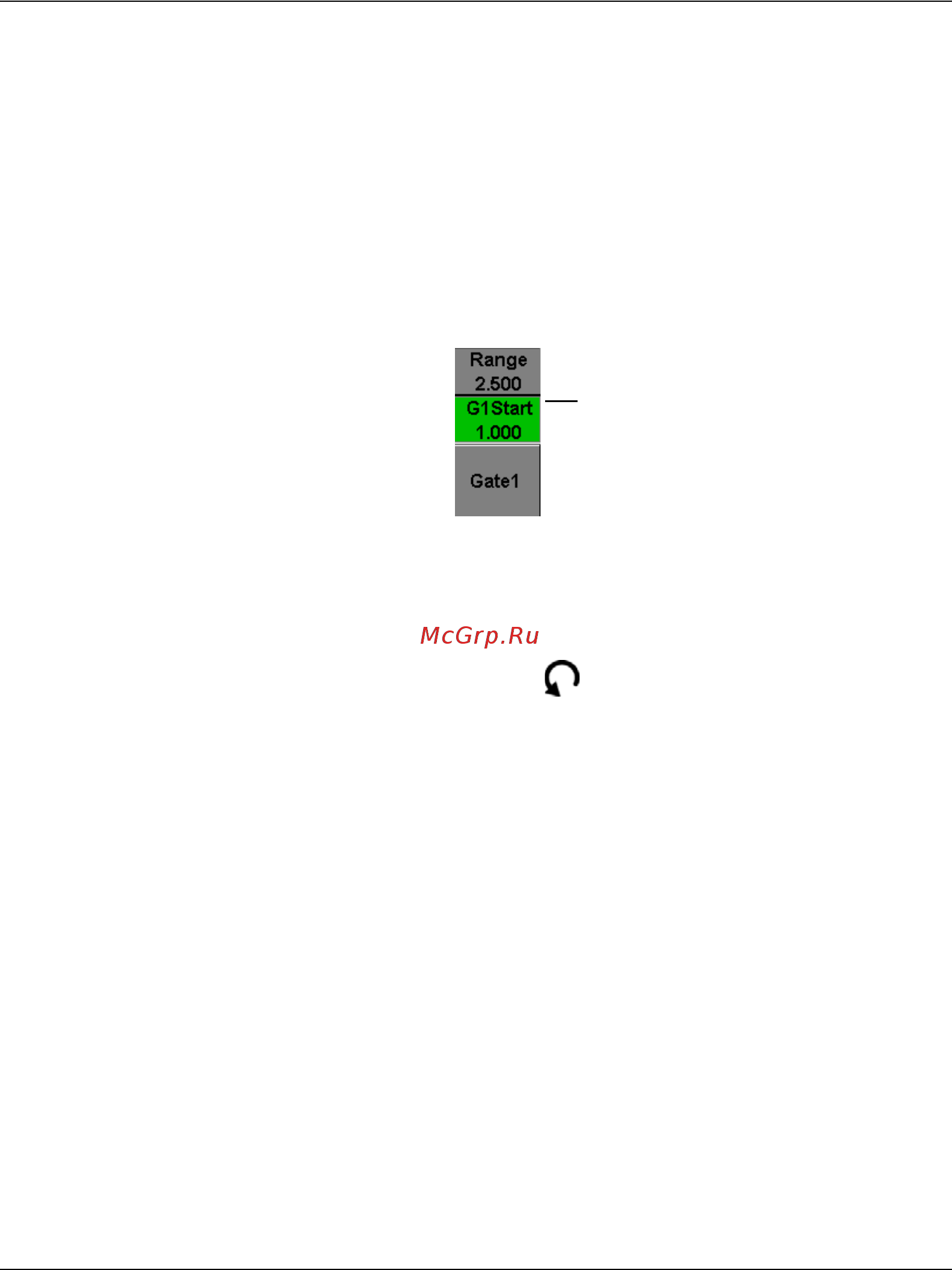

Рис.3-9 Настройка начального положения строба 1

Нажатие клавиши GATES прокручивает через настройки начала, ширины и

уровня каждого активного строба. Нажатие или NEXT возвращает

пользователя к группе меню, используемой до настройки строба. Это позволяет

эффективно настраивать стробы с минимальными трудозатратами оператора.

Для более детальной настройки стробов имеются три меню: Gate1 (Строб1),

Gate2 (Строб2) и Gate Setup (Настр. стрб.).

3.10.2 Стробы 1 и 2

Оба меню, Gate 1 (Строб 1) и Gate 2 (Строб 2), открывают доступ к специальным

функциям положения и сигнализации стробов. При выборе одного из этих

меню, над клавишами параметров отображаются следующие параметры.

• Zoom (Масштаб): Устанавливает начало диапазона отображения в начале

выбранного строба, а конец диапазона – в конце выбранного строба (начало

строба + ширина строба).

Настройка начал.положения строба 1
