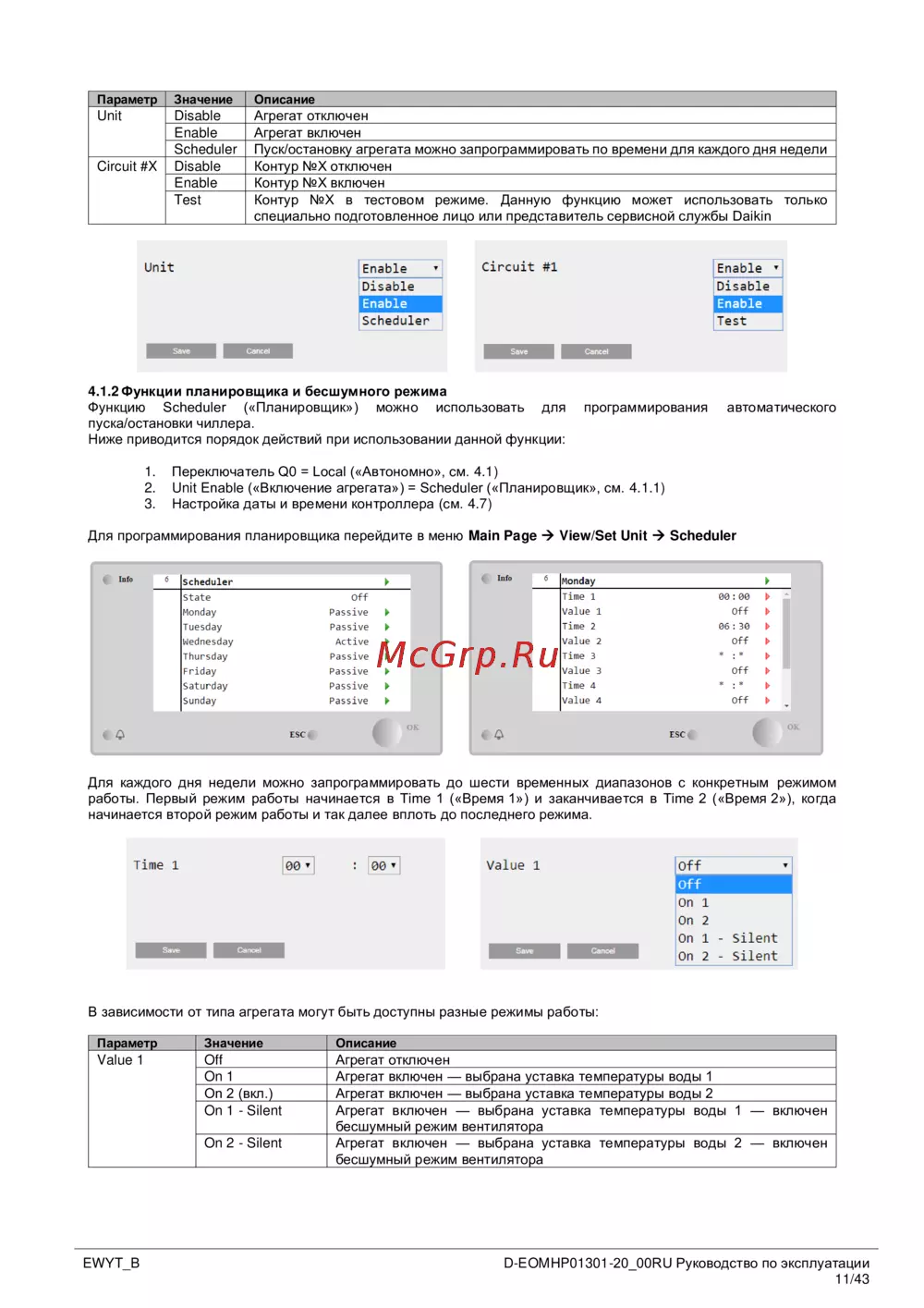

![Daikin EWYT235B-SRA2 Инструкция по эксплуатации онлайн [11/43] 534083](/views2/1677851/page11/bgb.png)
EWYT_B
D-EOMHP01301-20_00RU Руководство по эксплуатации
11/43
Параметр
Значение
Описание
Unit
Disable
Агрегат отключен
Enable
Агрегат включен
Scheduler
Пуск/остановку агрегата можно запрограммировать по времени для каждого дня недели
Circuit #X
Disable
Контур №X отключен
Enable
Контур №X включен
Test
Контур №X в тестовом режиме. Данную функцию может использовать только
специально подготовленное лицо или представитель сервисной службы Daikin
4.1.2 Функции планировщика и бесшумного режима
Функцию Scheduler («Планировщик») можно использовать для программирования автоматического
пуска/остановки чиллера.
Ниже приводится порядок действий при использовании данной функции:
1. Переключатель Q0 = Local («Автономно», см. 4.1)
2. Unit Enable («Включение агрегата») = Scheduler («Планировщик», см. 4.1.1)
3. Настройка даты и времени контроллера (см. 4.7)
Для программирования планировщика перейдите в меню Main Page → View/Set Unit → Scheduler
Для каждого дня недели можно запрограммировать до шести временных диапазонов с конкретным режимом
работы. Первый режим работы начинается в Time 1 («Время 1») и заканчивается в Time 2 («Время 2»), когда
начинается второй режим работы и так далее вплоть до последнего режима.
В зависимости от типа агрегата могут быть доступны разные режимы работы:
Параметр
Значение
Описание
Value 1
Off
Агрегат отключен
On 1
Агрегат включен — выбрана уставка температуры воды 1
On 2 (вкл.)
Агрегат включен — выбрана уставка температуры воды 2
On 1 - Silent
Агрегат включен — выбрана уставка температуры воды 1 — включен
бесшумный режим вентилятора
On 2 - Silent
Агрегат включен — выбрана уставка температуры воды 2 — включен
бесшумный режим вентилятора
