Reinigungsautomat RA 55 BM 60, RA 55 KM 60
Reinigungsautomat RA 66 BM 60, RA 66 KM 60
Reinigungsautomat RA 55 B 60, RA 55 K 60
2
Обзор составных частей машины
1. Комбинационный выключатель
2. Направляющая ручка
3. Гнездо для ключа, для В, ВМ, КМ
4. Кнопка щеточного агрегата
5. Счетчик рабочих часов
6. Индикатор зарядки аккумуляторов
8. Кнопка водосборного агрегата
9. Индикатор бака для грязной воды
«заполнен»
10. Поворотный выключатель для
электронной дозировки чистой воды
11. Кнопка движения назад, только для
ВМ, КМ
12. Регулятор скорости движения, для
ВМ, КМ
13. Воздушный фильтр
14. Поплавок бака для грязной воды
15. Крышка бака
16. Бак
17. Аккумуляторы
18. Отклоняющиеся ролики
19. Крышка щетки
20. Щетка / насадка для падов / пад
21. Ходовой ролик
22. Штепсельная вилка встроенного
зарядного устройства
23. Водосборная рейка в сборе
24. Отклоняющийся ролик
25. Задняя прижимная планка
26. Передняя резиновая губка с пазом
(шлицем)
27. Задняя резиновая губка
28. Гайка-барашек
29. Передняя прижимная планка
30. Регулировка давления щетки
31. Ножная педаль щеточного агрегата
32. Опорное колесо
33. Горизонтальная регулировка
водосборной рейки
34. Двойной направляющий ролик
35. Рычаг быстрого зажима
36. Грибковая ручка
37. Карабинный крюк
38. Поворотная вилка
39. Водосборный шланг
40. Выпускное отверстие для чистой
воды
41. Сливной шланг для грязной воды
42. Переключатель защиты, для ВМ и
КМ
43. Кнопка «СБРОС»
44. Гнездо штекера для зарядки, только
для В и ВМ
45. Вытяжной рычаг для водосборной
рейки
-
47. Сетевой штекер
48. Вертикальная регулировка
водосборной рейки
-
50. Мостовой кабель
51. Индикатор LED красный
52. Индикатор LED зеленый

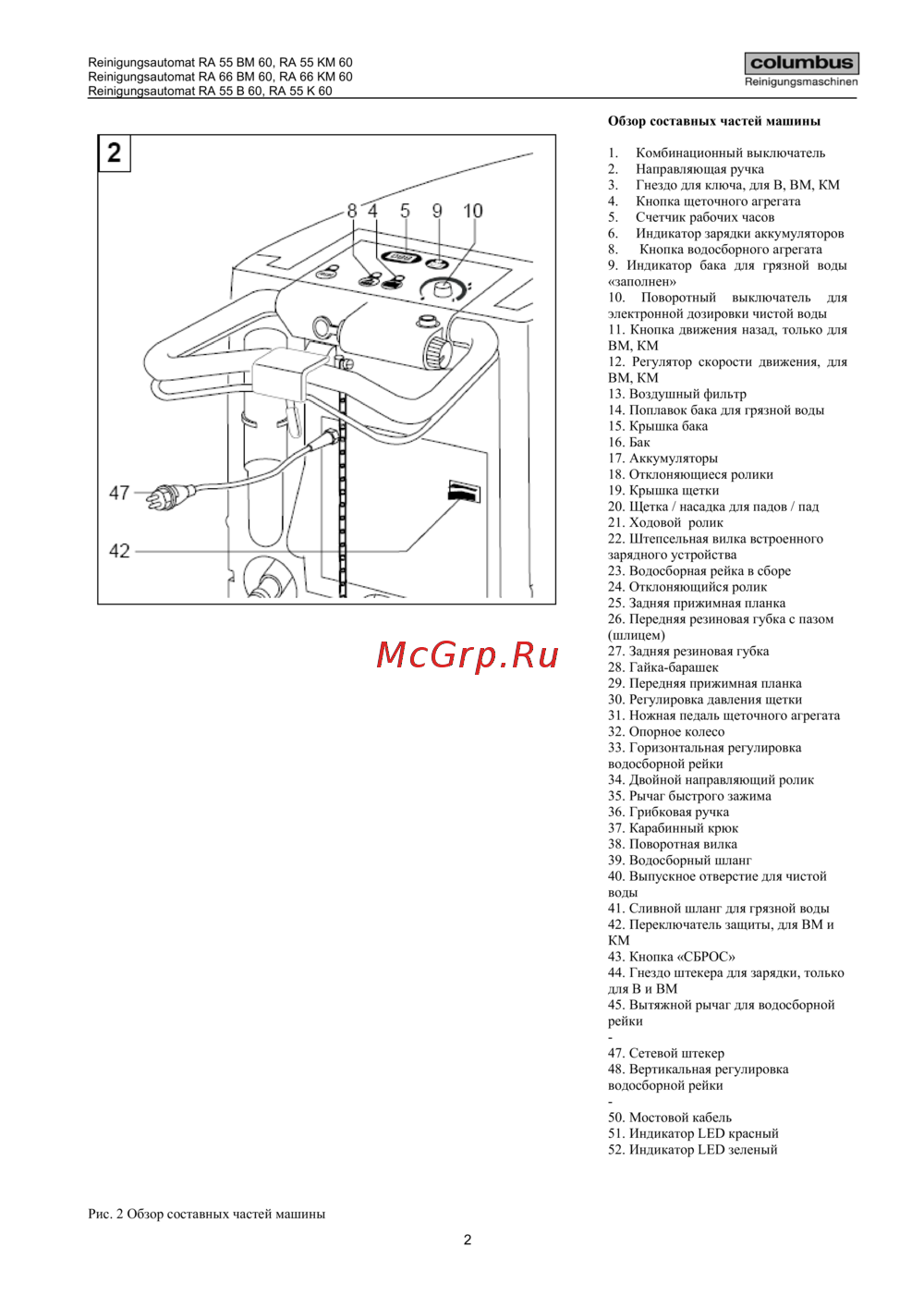

Рис. 2 Обзор составных частей машины
