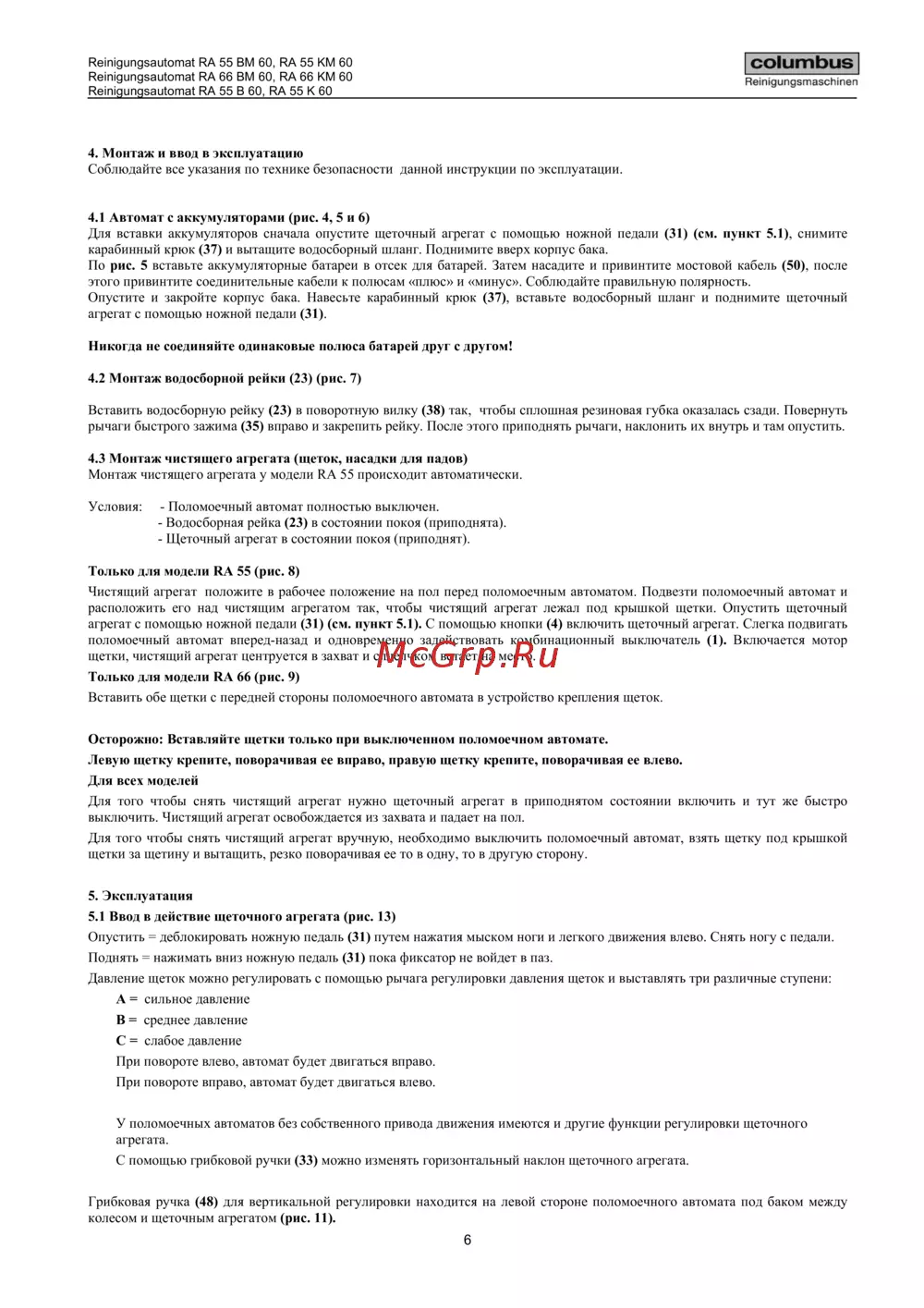

![Columbus RA 55 B 60 Руководство пользователя онлайн [7/17] 547600](/views2/1711005/page7/bg7.png)
Reinigungsautomat RA 55 BM 60, RA 55 KM 60
Reinigungsautomat RA 66 BM 60, RA 66 KM 60
Reinigungsautomat RA 55 B 60, RA 55 K 60
6
4. Монтаж и ввод в эксплуатацию
Соблюдайте все указания по технике безопасности данной инструкции по эксплуатации.
4.1 Автомат с аккумуляторами (рис. 4, 5 и 6)
Для вставки аккумуляторов сначала опустите щеточный агрегат с помощью ножной педали (31) (см. пункт 5.1), снимите
карабинный крюк (37) и вытащите водосборный шланг. Поднимите вверх корпус бака.
По рис. 5 вставьте аккумуляторные батареи в отсек для батарей. Затем насадите и привинтите мостовой кабель (50), после
этого привинтите соединительные кабели к полюсам «плюс» и «минус». Соблюдайте правильную полярность.
Опустите и закройте корпус бака. Навесьте карабинный крюк (37), вставьте водосборный шланг и поднимите щеточный
агрегат с помощью ножной педали (31).
Никогда не соединяйте одинаковые полюса батарей друг с другом!
4.2 Монтаж водосборной рейки (23) (рис. 7)
Вставить водосборную рейку (23) в поворотную вилку (38) так, чтобы сплошная резиновая губка оказалась сзади. Повернуть
рычаги быстрого зажима (35) вправо и закрепить рейку. После этого приподнять рычаги, наклонить их внутрь и там опустить.
4.3 Монтаж чистящего агрегата (щеток, насадки для падов)
Монтаж чистящего агрегата у модели RA 55 происходит автоматически.
Условия: - Поломоечный автомат полностью выключен.
- Водосборная рейка (23) в состоянии покоя (приподнята).
- Щеточный агрегат в состоянии покоя (приподнят).
Только для модели RA 55 (рис. 8)
Чистящий агрегат положите в рабочее положение на пол перед поломоечным автоматом. Подвезти поломоечный автомат и
расположить его над чистящим агрегатом так, чтобы чистящий агрегат лежал под крышкой щетки. Опустить щеточный
агрегат с помощью ножной педали (31) (см. пункт 5.1). С помощью кнопки (4) включить щеточный агрегат. Слегка подвигать
поломоечный автомат вперед-назад и одновременно задействовать комбинационный выключатель (1). Включается мотор
щетки, чистящий агрегат центруется в захват и с щелчком встает на место.
Только для модели RA 66 (рис. 9)
Вставить обе щетки с передней стороны поломоечного автомата в устройство крепления щеток.
Осторожно: Вставляйте щетки только при выключенном поломоечном автомате.
Левую щетку крепите, поворачивая ее вправо, правую щетку крепите, поворачивая ее влево.
Для всех моделей
Для того чтобы снять чистящий агрегат нужно щеточный агрегат в приподнятом состоянии включить и тут же быстро
выключить. Чистящий агрегат освобождается из захвата и падает на пол.
Для того чтобы снять чистящий агрегат вручную, необходимо выключить поломоечный автомат, взять щетку под крышкой
щетки за щетину и вытащить, резко поворачивая ее то в одну, то в другую сторону.
5. Эксплуатация
5.1 Ввод в действие щеточного агрегата (рис. 13)
Опустить = деблокировать ножную педаль (31) путем нажатия мыском ноги и легкого движения влево. Снять ногу с педали.
Поднять = нажимать вниз ножную педаль (31) пока фиксатор не войдет в паз.
Давление щеток можно регулировать с помощью рычага регулировки давления щеток и выставлять три различные ступени:
A = сильное давление
B = среднее давление
C = слабое давление
При повороте влево, автомат будет двигаться вправо.
При повороте вправо, автомат будет двигаться влево.
У поломоечных автоматов без собственного привода движения имеются и другие функции регулировки щеточного
агрегата.
С помощью грибковой ручки (33) можно изменять горизонтальный наклон щеточного агрегата.
Грибковая ручка (48) для вертикальной регулировки находится на левой стороне поломоечного автомата под баком между
колесом и щеточным агрегатом (рис. 11).
