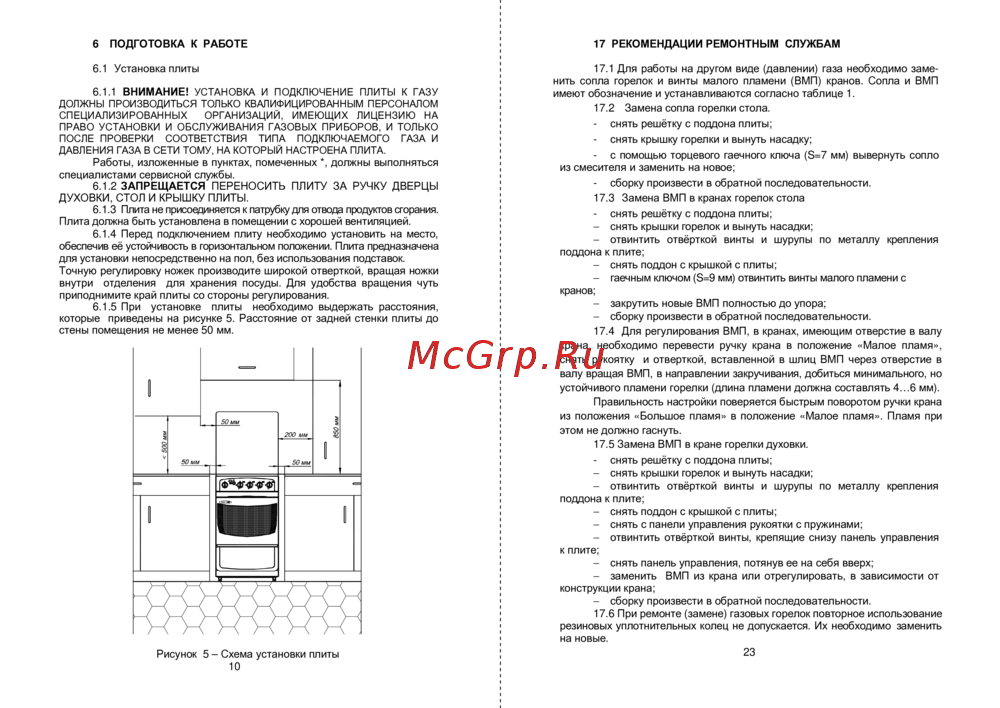

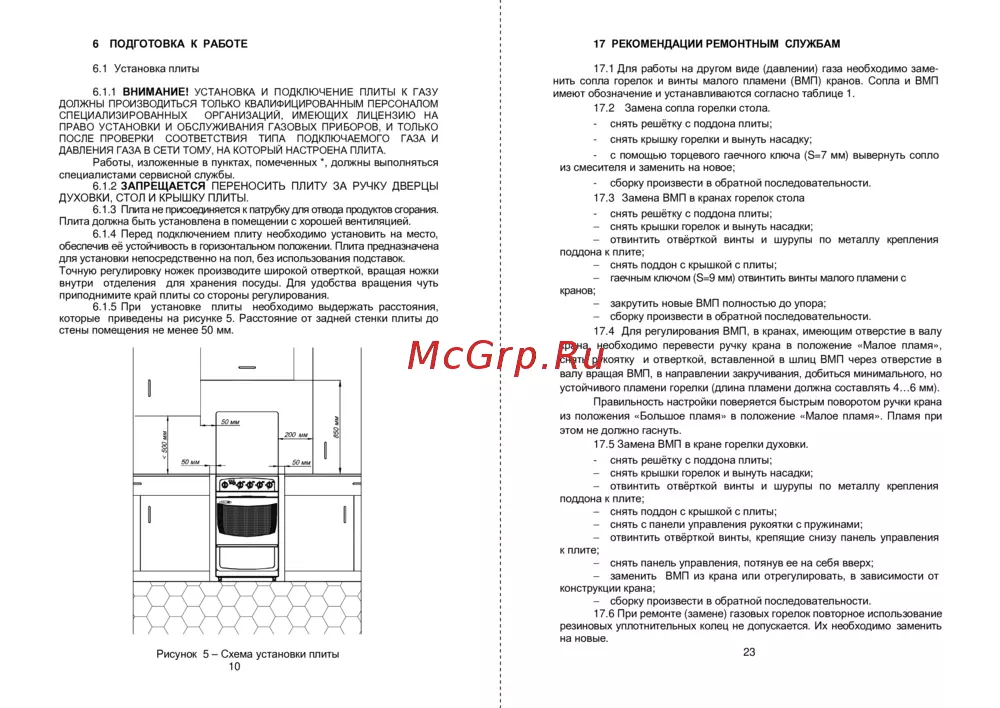

6
ПОДГОТОВКА К РАБОТЕ
6.1 Установка плиты
6.1.1 ВНИМАНИЕ! УСТАНОВКА И ПОДКЛЮЧЕНИЕ ПЛИТЫ К ГАЗУ
ДОЛЖНЫ ПРОИЗВОДИТЬСЯ ТОЛЬКО КВАЛИФИЦИРОВАННЫМ ПЕРСОНАЛОМ
СПЕЦИАЛИЗИРОВАННЫХ ОРГАНИЗАЦИЙ, ИМЕЮЩИХ ЛИЦЕНЗИЮ НА
ПРАВО УСТАНОВКИ И ОБСЛУЖИВАНИЯ ГАЗОВЫХ ПРИБОРОВ, И ТОЛЬКО
ПОСЛЕ ПРОВЕРКИ СООТВЕТСТВИЯ ТИПА ПОДКЛЮЧАЕМОГО ГАЗА И
ДАВЛЕНИЯ ГАЗА В СЕТИ ТОМУ, НА КОТОРЫЙ НАСТРОЕНА ПЛИТА.
Работы, изложенные в пунктах, помеченных *, должны выполняться
специалистами сервисной службы.
6.1.2 ЗАПРЕЩАЕТСЯ ПЕРЕНОСИТЬ ПЛИТУ ЗА РУЧКУ ДВЕРЦЫ
ДУХОВКИ, СТОЛ И КРЫШКУ ПЛИТЫ.
6.1.3 Плита не присоединяется к патрубку для отвода продуктов сгорания.
Плита должна быть установлена в помещении с хорошей вентиляцией.
6.1.4 Перед подключением плиту необходимо установить на место,
обеспечив её устойчивость в горизонтальном положении. Плита предназначена
для установки непосредственно на пол, без использования подставок.
Точную регулировку ножек производите широкой отверткой, вращая ножки
внутри отделения для хранения посуды. Для удобства вращения чуть
приподнимите край плиты со стороны регулирования.
6.1.5 При установке плиты необходимо выдержать расстояния,
которые приведены на рисунке 5. Расстояние от задней стенки плиты до
стены помещения не менее 50 мм.
Рисунок 5 – Схема установки плиты
17
РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ
17.1 Для работы на другом виде (давлении) газа необходимо заме-
нить сопла горелок и винты малого пламени (ВМП) кранов. Сопла и ВМП
имеют обозначение и устанавливаются согласно таблице 1.
17.2 Замена сопла горелки стола.
- снять решётку с поддона плиты;
- снять крышку горелки и вынуть насадку;
- с помощью торцевого гаечного ключа (S=7 мм) вывернуть сопло
из смесителя и заменить на новое;
- сборку произвести в обратной последовательности.
17.3 Замена ВМП
в кранах горелок стола
- снять решётку с поддона плиты;
− снять крышки горелок и вынуть насадки;
− отвинтить отвёрткой винты и шурупы по металлу крепления
поддона к плите;
− снять поддон с крышкой с плиты;
− гаечным ключом (S=9 мм) отвинтить винты малого пламени с
кранов;
− закрутить новые ВМП полностью до упора;
− сборку произвести в обратной последовательности.
17.4 Для регулирования ВМП, в кранах, имеющим отверстие в валу
крана, необходимо перевести ручку крана в положение «Малое пламя»,
снять рукоятку и отверткой, вставленной в шлиц ВМП через отверстие в
валу вращая ВМП, в направлении закручивания, добиться минимального, но
устойчивого пламени горелки (длина пламени должна составлять 4…6 мм).
Правильность настройки поверяется быстрым поворотом ручки крана
из положения «Большое пламя» в положение «Малое пламя». Пламя при
этом не должно гаснуть.
17.5 Замена ВМП в кране горелки духовки.
- снять решётку с поддона плиты;
− снять крышки горелок и вынуть насадки;
− отвинтить отвёрткой винты и шурупы по металлу крепления
поддона к плите;
− снять поддон с крышкой с плиты;
− снять с панели управления рукоятки с пружинами;
− отвинтить отвёрткой винты, крепящие снизу панель управления
к плите;
− снять панель управления, потянув ее на себя вверх;
− заменить ВМП из крана или отрегулировать, в зависимости от
конструкции крана;
− сборку произвести в обратной последовательности.
17.6 При ремонте (замене) газовых горелок повторное использование
резиновых уплотнительных колец не допускается. Их необходимо заменить
на новые.
10
23
