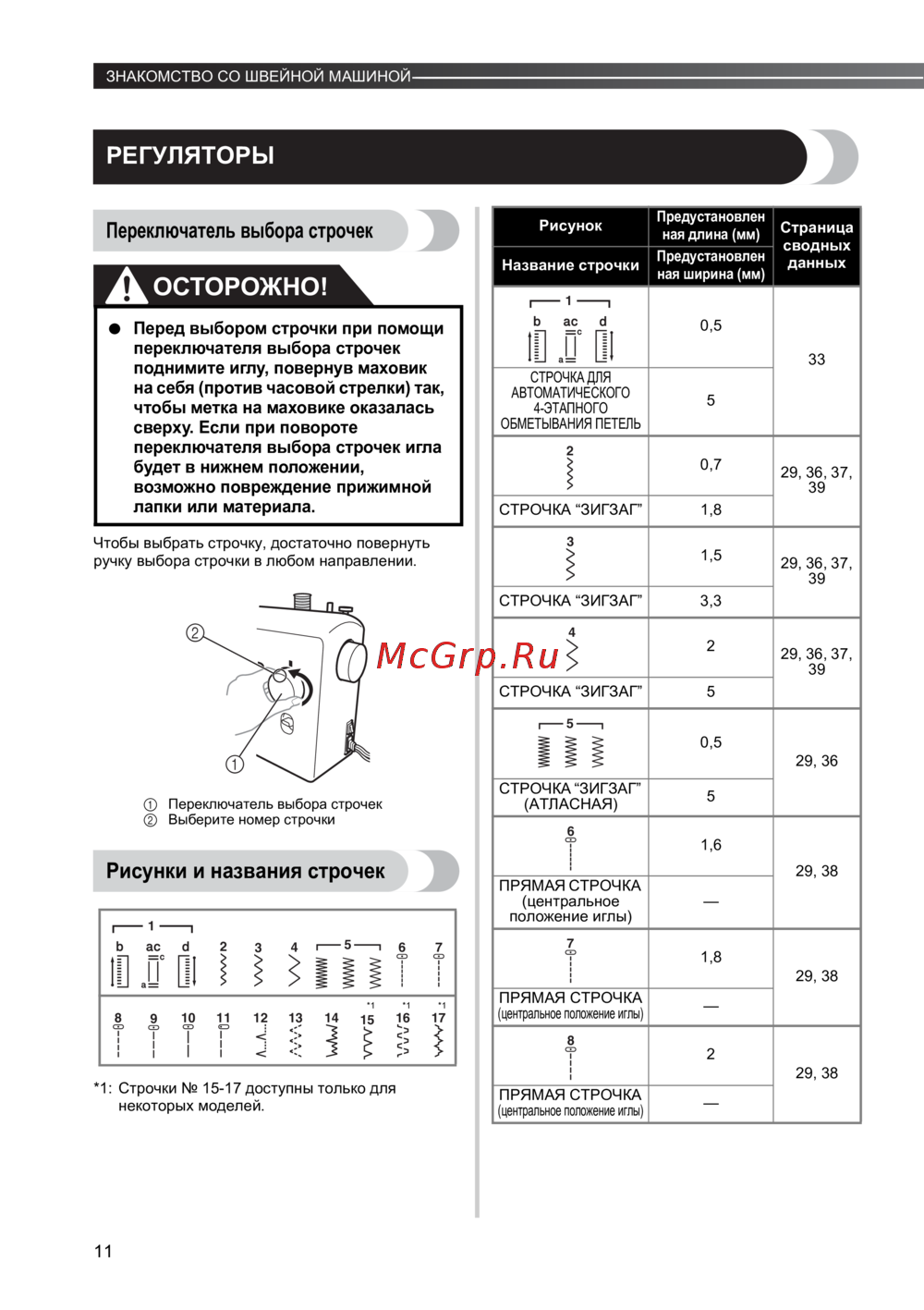

ЗНАКОМСТВО СО ШВЕЙНОЙ МАШИНОЙ —————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—
—————————————————————————————————
—————
11
РЕГУЛЯТОРЫ
Переключатель выбора строчек
ОСТОРОЖНО!
Чтобы выбрать строчку, достаточно повернуть
ручку выбора строчки в любом направлении.
1 Переключатель выбора строчек
2 Выберите номер строчки
Рисунки и названия строчек
*1: Строчки № 15-17 доступны только для
некоторых моделей.
●
Перед выбором строчки при помощи
переключателя выбора строчек
поднимите иглу, повернув маховик
на себя (против часовой стрелки) так,
чтобы метка на маховике оказалась
сверху. Если при повороте
переключателя выбора строчек игла
будет в нижнем положении,
возможно повреждение прижимной
лапки или материала.
1
2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
*1
16
*1
17
*1
Рисунок
Предустановлен
ная длина (мм)
Страница
сводных
данных
Название строчки
Предустановлен
ная ширина (мм)
0,5
33
СТРОЧКА ДЛЯ
АВТОМАТИЧЕСКОГО
4-ЭТАПНОГО
ОБМЕТЫВАНИЯ ПЕТЕЛЬ
5
0,7
29, 36, 37,
39
СТРОЧКА “ЗИГЗАГ”1,8
1,5
29, 36, 37,
39
СТРОЧКА “ЗИГЗАГ”3,3
2
29, 36, 37,
39
СТРОЧКА “ЗИГЗАГ”5
0,5
29, 36
СТРОЧКА “ЗИГЗАГ”
(АТЛАСНАЯ)
5
1,6
29, 38
ПРЯМАЯ СТРОЧКА
(центральное
положение иглы)
—
1,8
29, 38
ПРЯМАЯ СТРОЧКА
(центральное положение иглы)
—
2
29, 38
ПРЯМАЯ СТРОЧКА
(центральное положение иглы)
—
1
2
3
4
5
6
7
8
