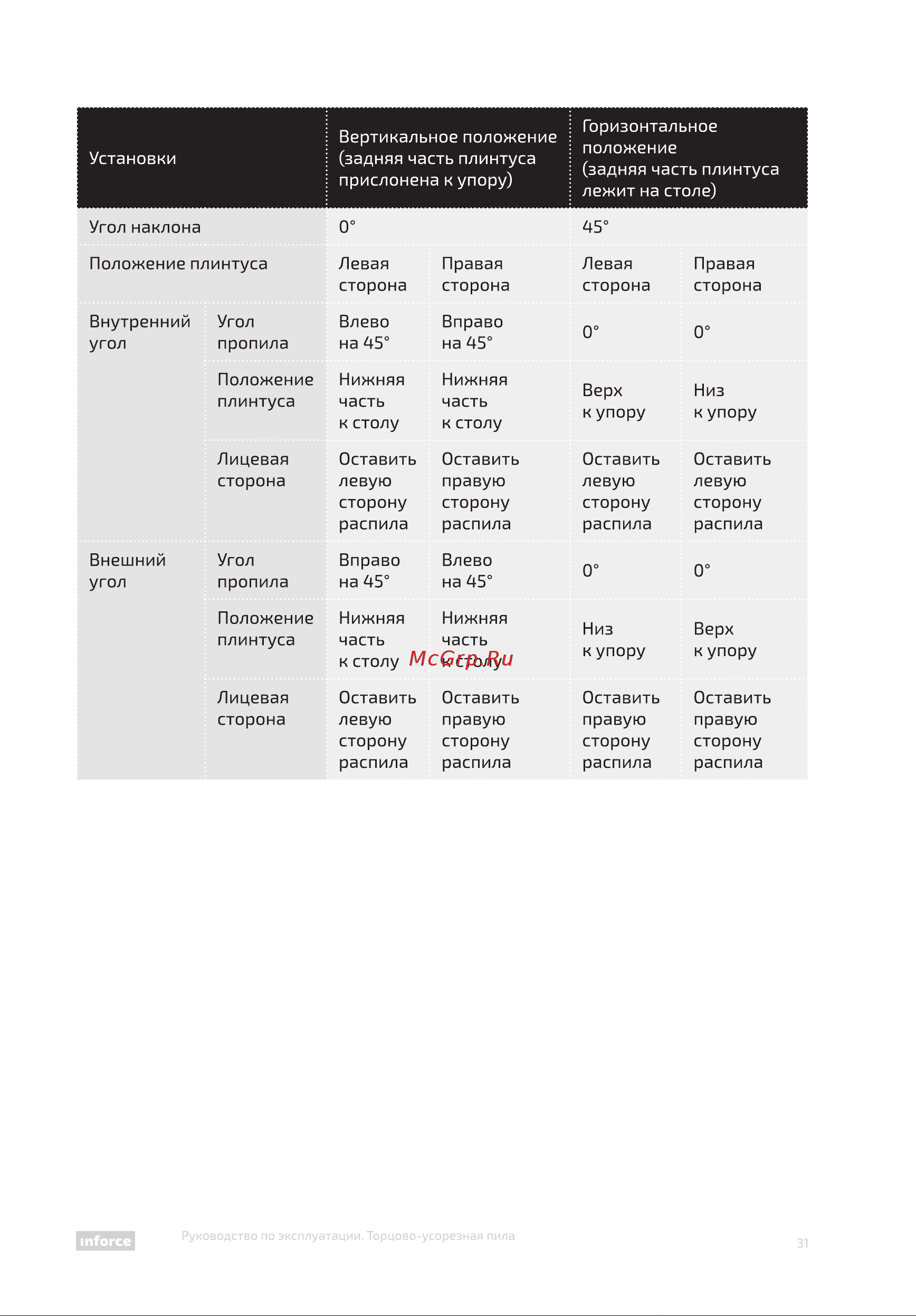

Установки Вертикальное положение задняя часть плинтуса прислонена к упору Горизонтальное положение задняя часть плинтуса лежит на столе Угол наклона 0 45 Положение плинтуса Левая сторона Правая сторона Левая сторона Правая сторона Внутренний угол Угол пропила Влево на 45 Вправо на 45 0 0 Положение плинтуса Нижняя часть к столу Нижняя часть к столу Верх к упору Низ к упору Лицевая сторона Оставить левую сторону распила Оставить правую сторону распила Оставить левую сторону распила Оставить левую сторону распила Угол пропила Вправо на 45 Влево на 45 Л 0 Положение плинтуса Нижняя часть к столу Нижняя часть к столу к упору Верх к упору Лицевая сторона Оставить левую сторону распила Оставить правую сторону распила Оставить правую сторону распила Оставить правую сторону распила Внешний угол шТогсе Руководство по эксплуатации Торцово усорезная пила 31
