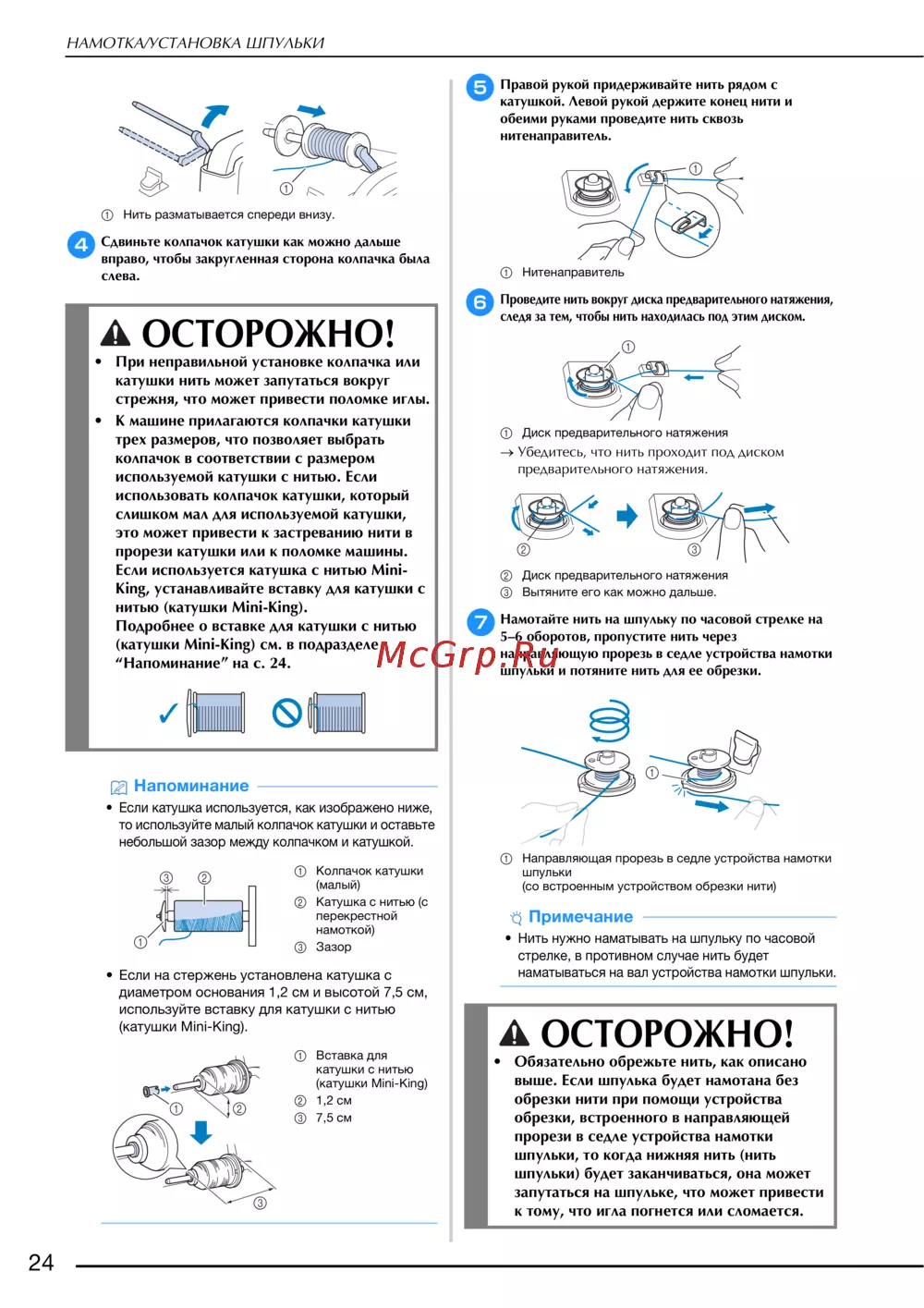

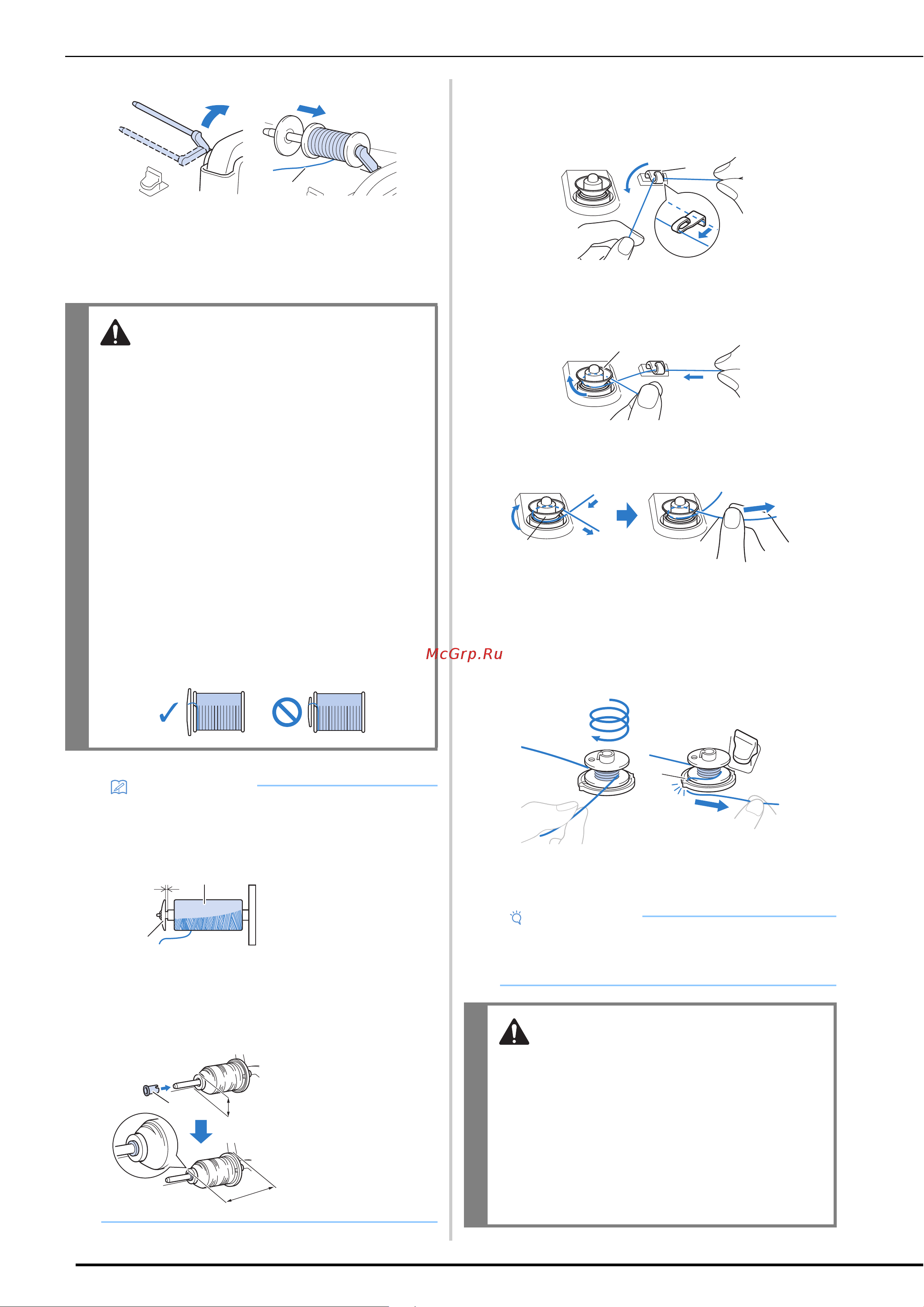

НАМОТКА/УСТАНОВКА ШПУЛЬКИ
24
1 Нить разматывается спереди внизу.
d
Сдвиньте колпачок катушки как можно дальше
вправо, чтобы закругленная сторона колпачка была
слева.
e
Правой рукой придерживайте нить рядом с
катушкой. Левой рукой держите конец нити и
обеими руками проведите нить сквозь
нитенаправитель.
1 Нитенаправитель
f
Проведите нить вокруг диска предварительного натяжения,
следя за тем, чтобы нить находилась под этим диском.
1 Диск предварительного натяжения
→ Убедитесь, что нить проходит под диском
предварительного натяжения.
2 Диск предварительного натяжения
3 Вытяните его как можно дальше.
g
Намотайте нить на шпульку по часовой стрелке на
5–6 оборотов, пропустите нить через
направляющую прорезь в седле устройства намотки
шпульки и потяните нить для ее обрезки.
1 Направляющая прорезь в седле устройства намотки
шпульки
(со встроенным устройством обрезки нити)
ОСТОРОЖНО!
• При неправильной установке колпачка или
катушки нить может запутаться вокруг
стрежня, что может привести поломке иглы.
• К машине прилагаются колпачки катушки
трех размеров, что позволяет выбрать
колпачок в соответствии с размером
используемой катушки с нитью. Если
использовать колпачок катушки, который
слишком мал для используемой катушки,
это может привести к застреванию нити в
прорези катушки или к поломке машины.
Если используется катушка с нитью Mini-
King, устанавливайте вставку для катушки с
нитью (катушки Mini-King).
Подробнее о вставке для катушки с нитью
(катушки Mini-King) см. в подразделе
“Напоминание” на с. 24.
Напоминание
• Если катушка используется, как изображено ниже,
то используйте малый колпачок катушки и оставьте
небольшой зазор между колпачком и катушкой.
• Если на стержень установлена катушка с
диаметром основания 1,2 см и высотой 7,5 см,
используйте вставку для катушки с нитью
(катушки Mini-King).
a
1 Колпачок катушки
(малый)
2 Катушка с нитью (с
перекрестной
намоткой)
3 Зазор
2
1
3
1 Вставка для
катушки с нитью
(катушки Mini-King)
2 1,2 см
3 7,5 см
21
3
Примечание
• Нить нужно наматывать на шпульку по часовой
стрелке, в противном случае нить будет
наматываться на вал устройства намотки шпульки.
ОСТОРОЖНО!
• Обязательно обрежьте нить, как описано
выше. Если шпулька будет намотана без
обрезки нити при помощи устройства
обрезки, встроенного в направляющей
прорези в седле устройства намотки
шпульки, то когда нижняя нить (нить
шпульки) будет заканчиваться, она может
запутаться на шпульке, что может привести
к тому, что игла погнется или сломается.
a
a
b
c
a
