ESR-Series. Руководство по эксплуатации. Версия 1.14.0
107
•
•
•
•
•
•
•
•
•
Шаг Описание Команда Ключи
7 Установить значение COS (не
обязательно).
esr(config-net-policy)#
priority<PRIORITY>
<COS> – значение
приоритета, принимает
значения:
best-effort – COS0;
background – COS1;
excellent-effort – COS2;
critical-applications –
COS3;
video – COS4;
voice – COS5;
internetwork-control –
COS6;
network-control – COS7.
8 Установить значение VLAN ID. esr(config-net-policy)# vlan <VID>
[tagged]
<VID> – идентификационный
номер VLAN, принимает
значения [1…4094];
tagged – ключ, при
установке которого
абонентское устройство
будет отправлять
Ethernet-фреймы
указанного приложения
в тегированном виде.
9 Установить сетевую политику на
интерфейс.
esr(config-if-gi)# lldp network-
policy <NAME>
<NAME> – имя network-policy,
задается строкой до 31
символа.

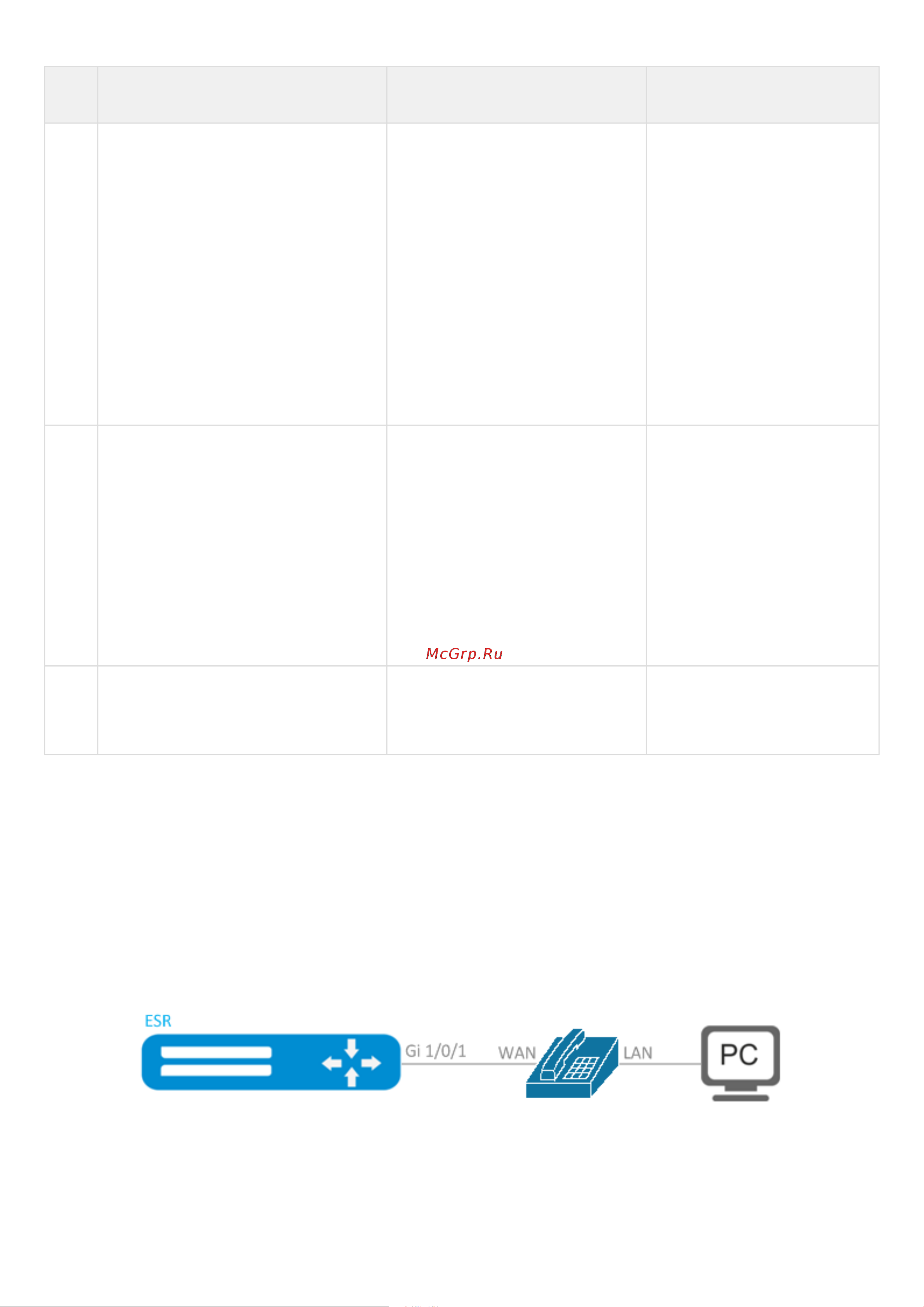

8.3.2 Пример настройки Voice VLAN
Voice VLAN — VLAN ID, при получении которого IP-телефон переходит в режим trunk с заданным VLAN ID
для приема и отправки VoIP-трафика. Передача VLAN ID осуществляется посредством расширения MED
протокола LLDP.
Задача:
Необходимо разделить трафик телефонии и данных по разным VLAN, vid 10 для данных и vid 20 для
телефонии, и настроить отправку Voice VLAN с порта gi 1/0/1 ESR. При этом на IP-телефоне должен
поддерживаться и быть включен Voice VLAN.
