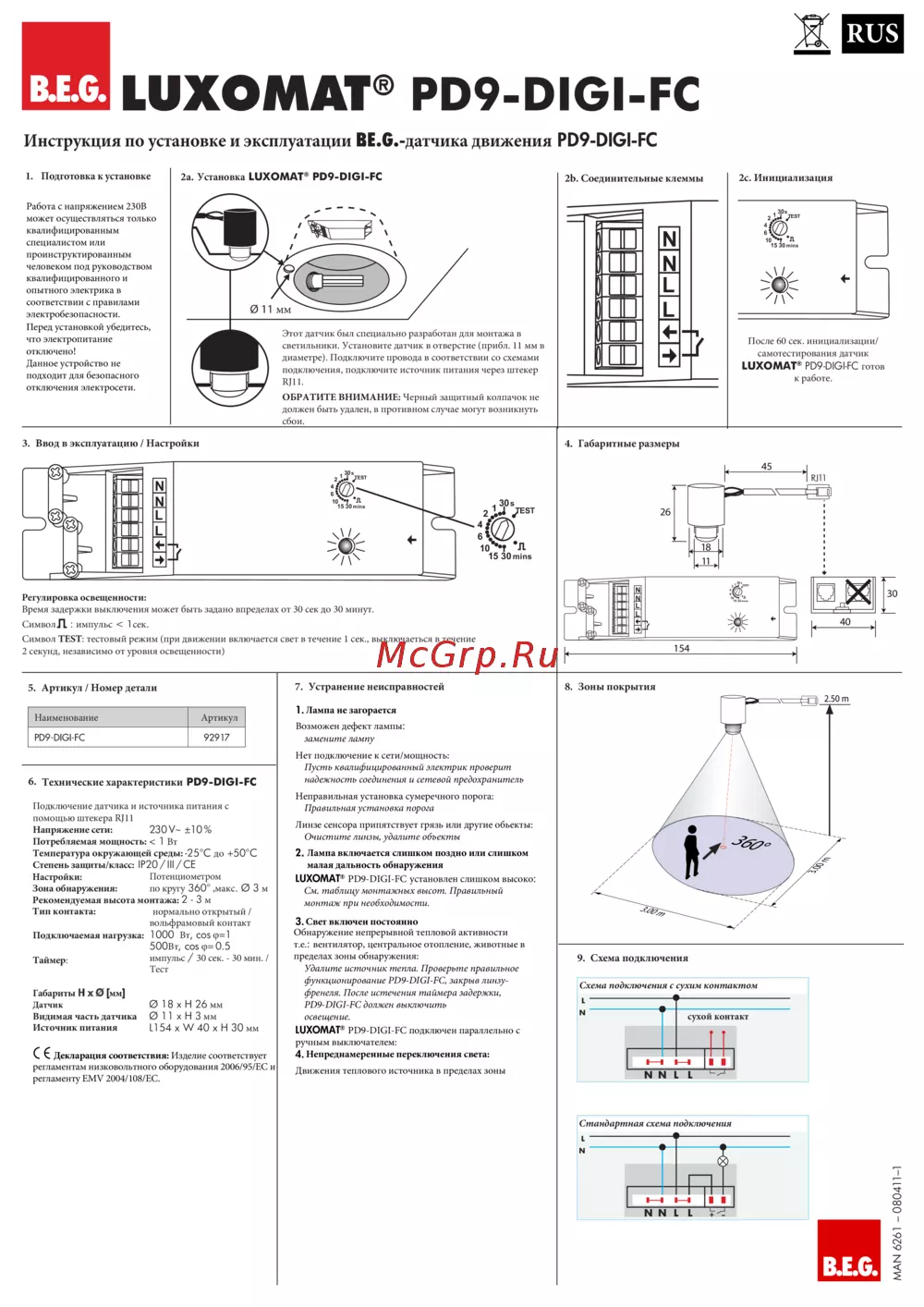

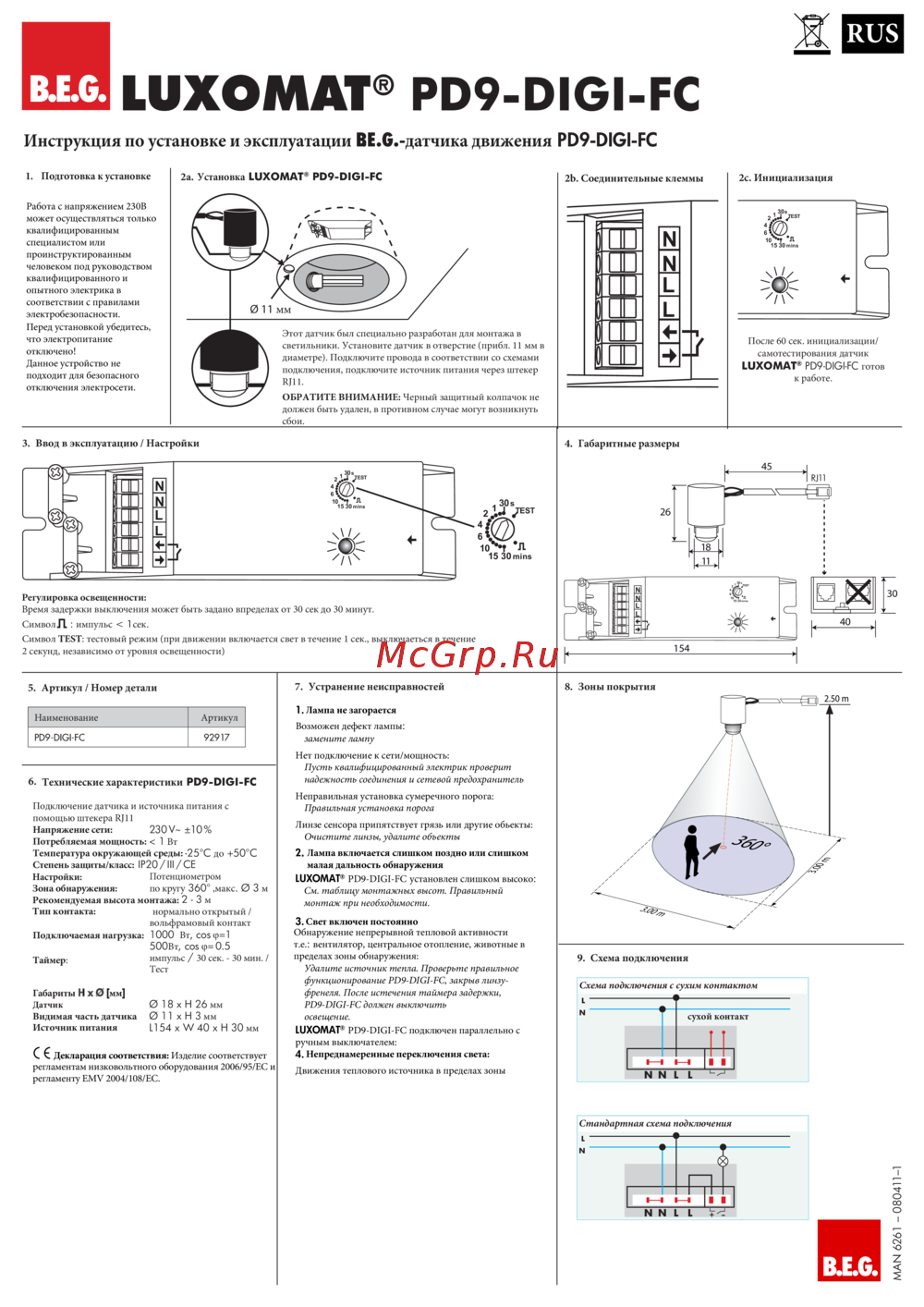

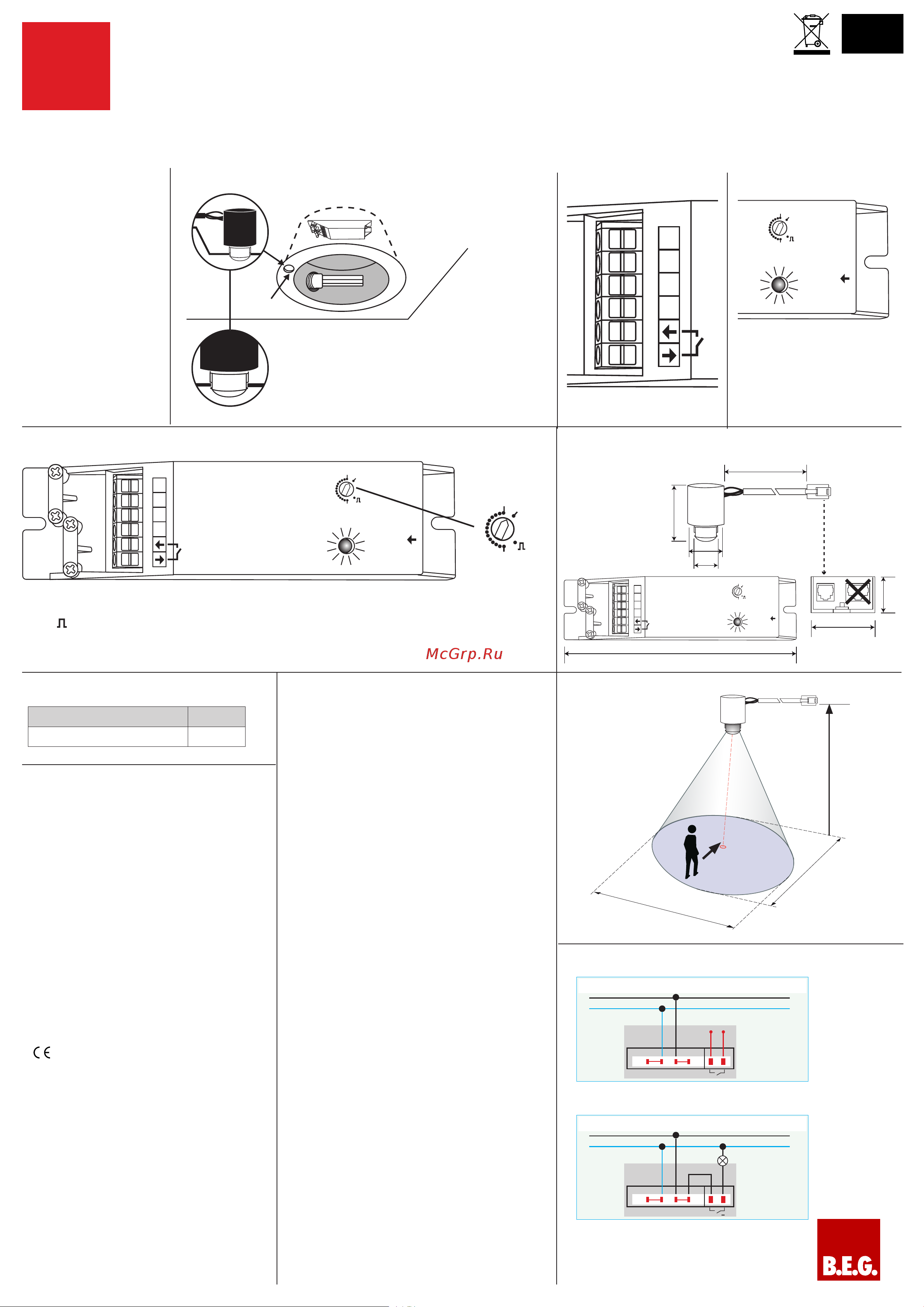

Инструкция по установке и эксплуатации
B.E.G.
-датчика движения
PD9-DIGI-FC
1. Подготовка к уcтановке
2a.
Установка
LUXOMAT
®
PD9-DIGI-FC
2c. Инициализация
B.E.G.
LUXOMAT
®
PD9-DIGI-FC
Этот датчик был специально разработан для монтажа в
светильники. Установите датчик в отверстие (прибл. 11 мм в
диаметре). Подключите провода в соответствии со схемами
подключения, подключите источник питания через штекер
RJ11.
ОБРАТИТЕ ВНИМАНИЕ: Черный защитный колпачок не
должен быть удален, в противном случае могут возникнуть
сбои.
2b. Соединительные клеммы
8. Зоны покрытия
9. Схема подключения
Наименование Артикул
PD9-DIGI-FC 92917
5. Артикул / Номер детали
6.
Технические характеристики PD9-DIGI-FC
Подключение датчика и источника питания с
помощью штекера RJ11
Напряжение сети:
230 V~ ±10 %
Потребляемая мощность:
< 1 Вт
Температура окружающей среды:
-25°C до +50°C
Степень защиты/класс: IP20 / III / CE
Настройки:
Зона обнаружения:
Рекомендуемая высота монтажа:
Тип контакта:
Потенциометром
по кругу 360° ,макс. Ø 3 м
2 - 3
м
нормально открытый /
вольфрамовый контакт
Подключаемая нагрузка:
Таймер:
1000 Вт, cos ϕ=1
500Вт, cos
ϕ= 0.5
импульс / 30 сек. - 30 мин. /
Тест
Габариты H x Ø [
мм]
Датчик
Видимая часть датчика
Источник питания
Ø 18 x H 26 мм
Ø 11 x H 3 мм
L154 x W 40 x H 30 мм
7. Устранение неисправностей
4. Габаритные размеры
Регулировка освещенности:
Время задержки выключения может быть задано впределах от 30 сек до 30 минут.
Символ
:
импульс < 1сек.
Символ TEST: тестовый режим (при движении включается свет в течение 1 сек., выключаеться в течение
2 секунд, независимо от уровня освещенности)
3. Ввод в эксплуатацию / Настройки
MAN 6261 – 080 411–1
После 60 сек. инициализации/
самотестирования датчик
LUXOMAT
®
PD9-DIG
I-FC
готов
к работе.
Схема подключения с сухим контактом
L
N
Стандартная схема подключения
L
N
+
сухой контакт
N
N
N
N
L
L
L
L
360°
3.00 m
3.00 m
2.50 m
RUS
Работа с напряжением 230В
может осуществляться только
квалифицированным
специалистом или
проинструктированным
человеком под руководством
квалифицированного и
опытного электрика в
соответствии с правилами
электробезопасности.
Перед установкой убедитесь,
что электропитание
отключено!
Данное устройство не
подходит для безопасного
отключения электросети.
Декларация соответствия: Изделие соответствует
регламентам низковольтного оборудования 2006/95/EC и
регламенту EMV 2004/108/EC.
1.
Лампа не загорается
Возможен дефект лампы:
замените лампу
Нет подключение к сети/мощность:
Пусть квалифицированный электрик проверит
надежность соединения и сетевой предохранитель
Неправильная установка сумеречного порога:
Правильная установка порога
Линзе сенсора припятствует грязь или другие обьекты:
Очистите линзы, удалите объекты
2.
Лампа включается слишком поздно или слишком
малая дальность обнаружения
LUXOMAT
®
PD9-DIGI-FC установлен слишком высоко:
См. таблицу монтажных высот. Правильный
монтаж при необходимости.
3.
Свет включен постоянно
Обнаружение непрерывной тепловой активности
т.е.: вентилятор, центральное отопление, животные в
пределах зоны обнаружения:
Удалите источник тепла. Проверьте правильное
функционирование PD9-DIGI-FC, закрыв линзу-
френеля. После истечения таймера задержки,
PD9-DIGI-FC должен выключить
освещение.
LUXOMAT
®
PD9-DIGI-FC подключен параллельно с
ручным выключателем:
4.
Непреднамеренные переключения света:
Движения теплового источника в пределах зоны
Содержание
- Luxoma p.1
- B соединительные клеммы p.1
- Устранение неисправностей p.1
- Установк p.1
- Технические характеристики pd9 digi fc p.1
- Схема подключения p.1
- Подготовка к уcтановке p.1
- Зоны покрытия p.1
- Габаритные размеры p.1
- Ввод в эксплуатацию настройки p.1
- Без имени p.1
- Артикул номер детали p.1
- Ø 11 мм p.1
- Pd9 digi fc 2c инициализация p.1
- Pd9 digi fc p.1
- N n l l p.1
- Man 6261 080411 1 p.1
