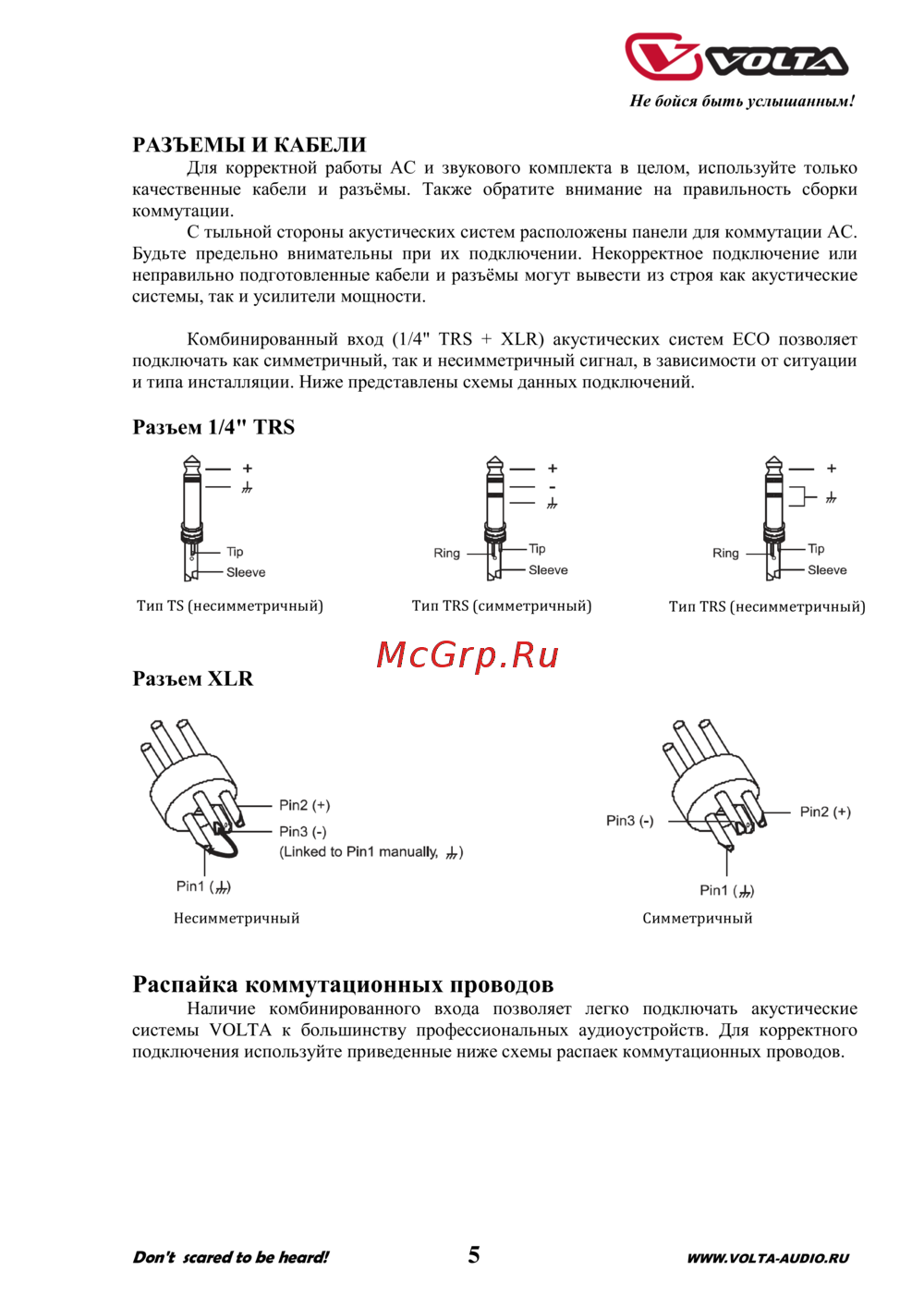

РАЗЪЕМЫ И КАБЕЛИ

Для корректной работы АС и звукового комплекта в целом, используйте только

качественные кабели и разъёмы. Также обратите внимание на правильность сборки

коммутации.

С тыльной стороны акустических систем расположены панели для коммутации АС.

Будьте предельно внимательны при их подключении. Некорректное подключение или

неправильно подготовленные кабели и разъёмы могут вывести из строя как акустические

системы, так и усилители мощности.

Комбинированный вход (1/4" TRS + XLR) акустических систем ЕСО позволяет

подключать как симметричный, так и несимметричный сигнал, в зависимости от ситуации

и типа инсталляции. Ниже представлены схемы данных подключений.

Разъем 1/4" TRS

Разъем XLR

Распайка коммутационных проводов

Наличие комбинированного входа позволяет легко подключать акустические

системы VOLTA к большинству профессиональных аудиоустройств. Для корректного

подключения используйте приведенные ниже схемы распаек коммутационных проводов.

Тип TS (несимметричный)

Тип TRS (симметричный)

Тип TRS (несимметричный)

Несимметричный

Симметричный
