Внимание! Заполнение или долив системы отопления теплоноси-
телем производить при полностью открытых
спускных воздушных кранах и с минимальной подачей,
во избежание превышения предельного давления и
гидравлического удара.
Внимание! Запрещается эксплуатировать котел с незапол-
ненным водяным контуром, пустым расшири-
тельным баком и неподключенной системой отопле-
ния.
Внимание! Запрещается попадание в систему водяного
отопления разъедающих веществ.
Внимание! При запуске котла из-под днища теплообменника в
начале эксплуатации, в результате конденсации
водяных паров, могут появиться капли. При прогреве
системы отопления образование конденсата
прекратится.
7.6. Подключение блока ТЭН
Подключение блока ТЭН к домашней сети электропитания
разрешается при условии, что электрическая сеть способна
выдержать дополнительную нагрузку в 6 кВт.
Подключение блока ТЭН к домашней сети электропитания
должно производиться через автоматический выключатель,
рассчитанный на защиту сети от перегрузок и короткого замыка-
ния.
Блок ТЭН, входящий в комплект водогрейного котла,
рассчитан на напряжение 220 В.
Перед подключением блока ТЭН необходимо определить
положение выводов каждого ТЭНа (рисунок 6). Подключение
осуществляется по резьбовому соединени с левой или с ю G2”
правой стороны котла (резьбовое соединение необходимо уплот-
нить).
Внимание! Подключение блока
ТЭН к сети питания
должны производить
квалифицированное
специалисты,
имеющие разрешение
для проведения элек-
тротехнических
работ.
1.1
2.1
3.1
1.2
2.2
3.2

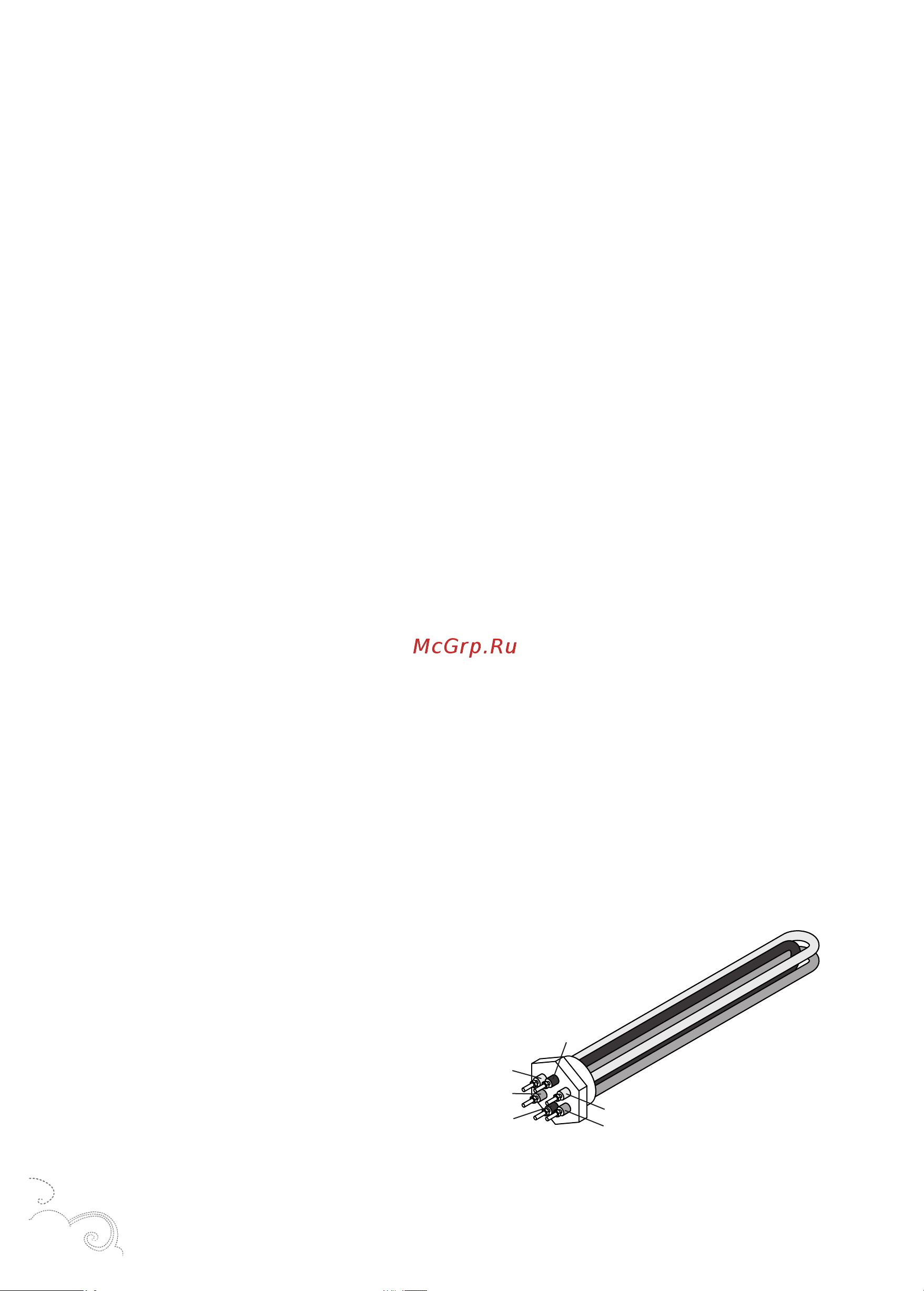

Рисунок 6. Блок ТЭН
24
