14

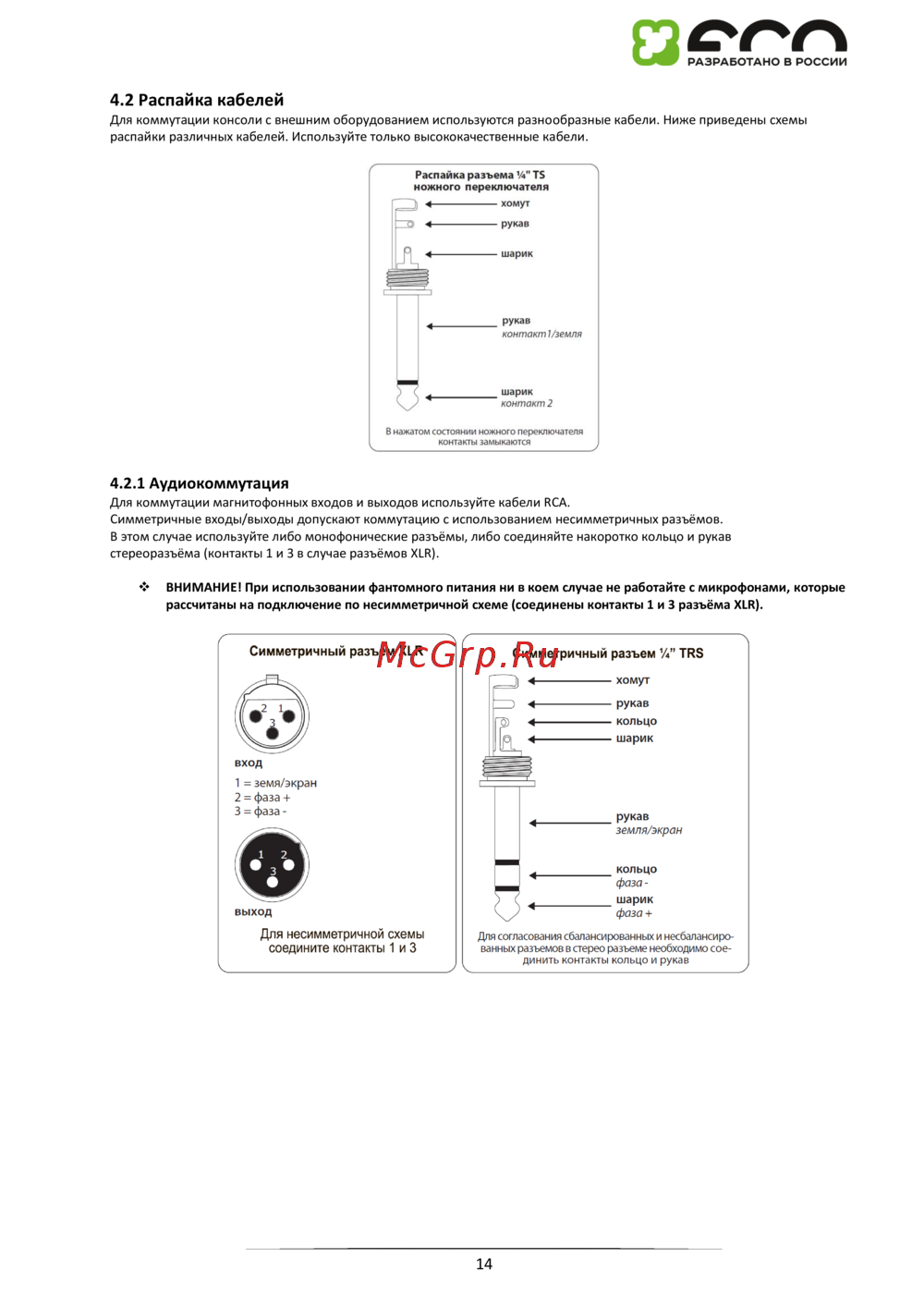

4.2 Распайка кабелей
Для коммутации консоли с внешним оборудованием используются разнообразные кабели. Ниже приведены схемы
распайки различных кабелей. Используйте только высококачественные кабели.
4.2.1 Аудиокоммутация
Для коммутации магнитофонных входов и выходов используйте кабели RCA.
Симметричные входы/выходы допускают коммутацию с использованием несимметричных разъёмов.
В этом случае используйте либо монофонические разъёмы, либо соединяйте накоротко кольцо и рукав
стереоразъёма (контакты 1 и 3 в случае разъёмов XLR).
ВНИМАНИЕ! При использовании фантомного питания ни в коем случае не работайте с микрофонами, которые
рассчитаны на подключение по несимметричной схеме (соединены контакты 1 и 3 разъёма XLR).
