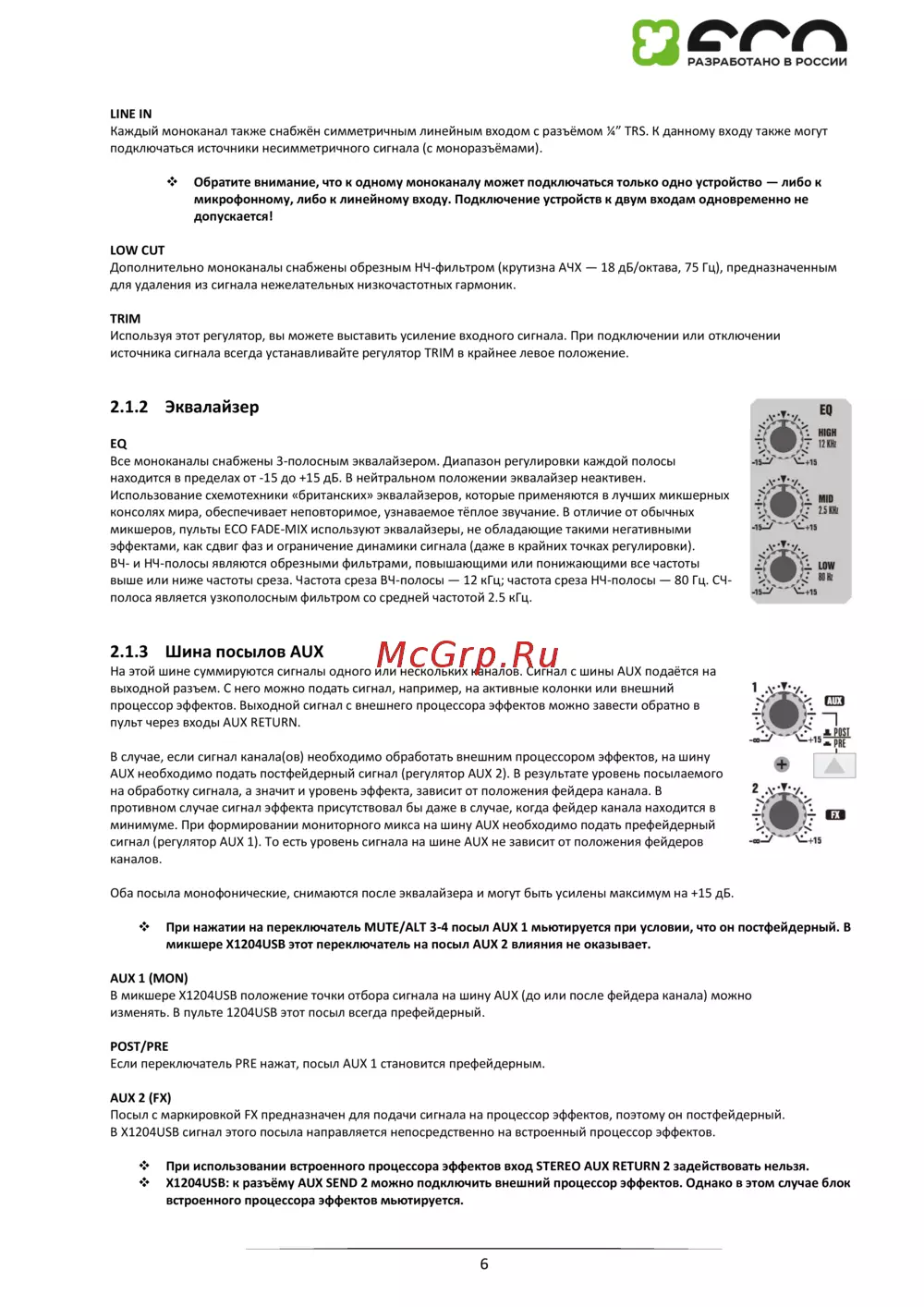

6
LINE IN
Каждый моноканал также снабжён симметричным линейным входом с разъёмом ¼” TRS. К данному входу также могут
подключаться источники несимметричного сигнала (с моноразъёмами).
Обратите внимание, что к одному моноканалу может подключаться только одно устройство — либо к
микрофонному, либо к линейному входу. Подключение устройств к двум входам одновременно не
допускается!
LOW CUT
Дополнительно моноканалы снабжены обрезным НЧ-фильтром (крутизна АЧХ — 18 дБ/октава, 75 Гц), предназначенным
для удаления из сигнала нежелательных низкочастотных гармоник.
TRIM
Используя этот регулятор, вы можете выставить усиление входного сигнала. При подключении или отключении
источника сигнала всегда устанавливайте регулятор TRIM в крайнее левое положение.
2.1.2 Эквалайзер
EQ
Все моноканалы снабжены 3-полосным эквалайзером. Диапазон регулировки каждой полосы
находится в пределах от -15 до +15 дБ. В нейтральном положении эквалайзер неактивен.
Использование схемотехники «британских» эквалайзеров, которые применяются в лучших микшерных
консолях мира, обеспечивает неповторимое, узнаваемое тёплое звучание. В отличие от обычных
микшеров, пульты ECO FADE-MIX используют эквалайзеры, не обладающие такими негативными
эффектами, как сдвиг фаз и ограничение динамики сигнала (даже в крайних точках регулировки).
ВЧ- и НЧ-полосы являются обрезными фильтрами, повышающими или понижающими все частоты
выше или ниже частоты среза. Частота среза ВЧ-полосы — 12 кГц; частота среза НЧ-полосы — 80 Гц. СЧ-
полоса является узкополосным фильтром со средней частотой 2.5 кГц.
2.1.3 Шина посылов AUX
На этой шине суммируются сигналы одного или нескольких каналов. Сигнал с шины AUX подаётся на
выходной разъем. С него можно подать сигнал, например, на активные колонки или внешний
процессор эффектов. Выходной сигнал с внешнего процессора эффектов можно завести обратно в
пульт через входы AUX RETURN.
В случае, если сигнал канала(ов) необходимо обработать внешним процессором эффектов, на шину
AUX необходимо подать постфейдерный сигнал (регулятор AUX 2). В результате уровень посылаемого
на обработку сигнала, а значит и уровень эффекта, зависит от положения фейдера канала. В
противном случае сигнал эффекта присутствовал бы даже в случае, когда фейдер канала находится в
минимуме. При формировании мониторного микса на шину AUX необходимо подать префейдерный
сигнал (регулятор AUX 1). То есть уровень сигнала на шине AUX не зависит от положения фейдеров
каналов.
Оба посыла монофонические, снимаются после эквалайзера и могут быть усилены максимум на +15 дБ.
При нажатии на переключатель MUTE/ALT 3-4 посыл AUX 1 мьютируется при условии, что он постфейдерный. В
микшере X1204USB этот переключатель на посыл AUX 2 влияния не оказывает.
AUX 1 (MON)
В микшере X1204USB положение точки отбора сигнала на шину AUX (до или после фейдера канала) можно
изменять. В пульте 1204USB этот посыл всегда префейдерный.
POST/PRE
Если переключатель PRE нажат, посыл AUX 1 становится префейдерным.
AUX 2 (FX)
Посыл с маркировкой FX предназначен для подачи сигнала на процессор эффектов, поэтому он постфейдерный.
В X1204USB сигнал этого посыла направляется непосредственно на встроенный процессор эффектов.
При использовании встроенного процессора эффектов вход STEREO AUX RETURN 2 задействовать нельзя.
X1204USB: к разъёму AUX SEND 2 можно подключить внешний процессор эффектов. Однако в этом случае блок
встроенного процессора эффектов мьютируется.
