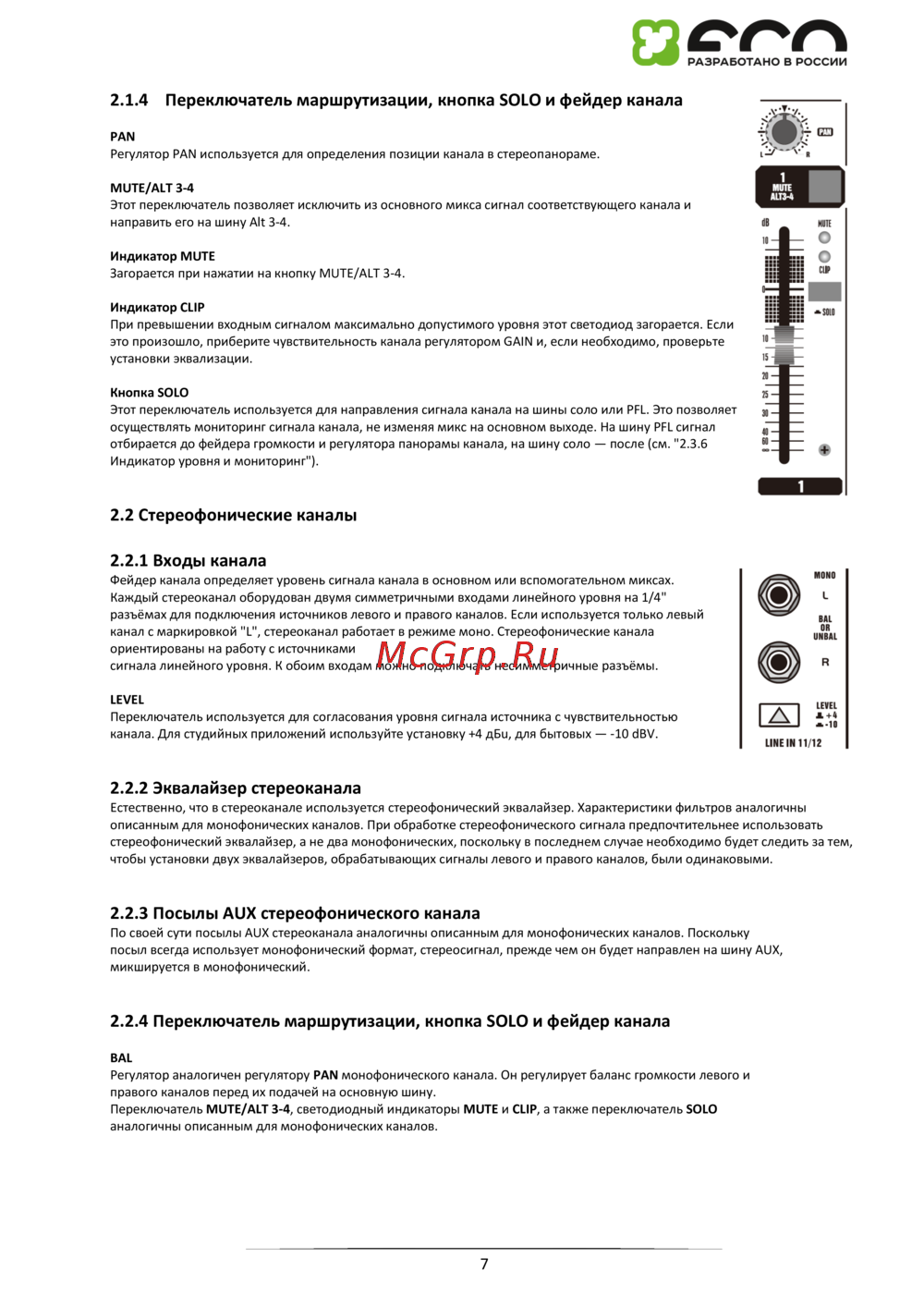

2.1.4 Переключатель маршрутизации, кнопка SOLO и фейдер канала

PAN

Регулятор PAN используется для определения позиции канала в стереопанораме.

MUTE/ALT 3-4

Этот переключатель позволяет исключить из основного микса сигнал соответствующего канала и

направить его на шину Alt 3-4.

Индикатор MUTE

Загорается при нажатии на кнопку MUTE/ALT 3-4.

Индикатор CLIP

При превышении входным сигналом максимально допустимого уровня этот светодиод загорается. Если

это произошло, приберите чувствительность канала регулятором GAIN и, если необходимо, проверьте

установки эквализации.

Кнопка SOLO

Этот переключатель используется для направления сигнала канала на шины соло или PFL. Это позволяет

осуществлять мониторинг сигнала канала, не изменяя микс на основном выходе. На шину PFL сигнал

отбирается до фейдера громкости и регулятора панорамы канала, на шину соло — после (см. "2.3.6

Индикатор уровня и мониторинг").

2.2 Стереофонические каналы

2.2.1 Входы канала

Фейдер канала определяет уровень сигнала канала в основном или вспомогательном миксах.

Каждый стереоканал оборудован двумя симметричными входами линейного уровня на 1/4"

разъёмах для подключения источников левого и правого каналов. Если используется только левый

канал с маркировкой "L", стереоканал работает в режиме моно. Стереофонические канала

ориентированы на работу с источниками

сигнала линейного уровня. К обоим входам можно подключать несимметричные разъёмы.

LEVEL

Переключатель используется для согласования уровня сигнала источника с чувствительностью

канала. Для студийных приложений используйте установку +4 дБu, для бытовых — -10 dBV.

2.2.2 Эквалайзер стереоканала

Естественно, что в стереоканале используется стереофонический эквалайзер. Характеристики фильтров аналогичны

описанным для монофонических каналов. При обработке стереофонического сигнала предпочтительнее использовать

стереофонический эквалайзер, а не два монофонических, поскольку в последнем случае необходимо будет следить за тем,

чтобы установки двух эквалайзеров, обрабатывающих сигналы левого и правого каналов, были одинаковыми.

2.2.3 Посылы AUX стереофонического канала

По своей сути посылы AUX стереоканала аналогичны описанным для монофонических каналов. Поскольку

посыл всегда использует монофонический формат, стереосигнал, прежде чем он будет направлен на шину AUX,

микшируется в монофонический.

2.2.4 Переключатель маршрутизации, кнопка SOLO и фейдер канала

BAL

Регулятор аналогичен регулятору PAN монофонического канала. Он регулирует баланс громкости левого и

правого каналов перед их подачей на основную шину.

Переключатель MUTE/ALT 3-4, светодиодный индикаторы MUTE и CLIP, а также переключатель SOLO

аналогичны описанным для монофонических каналов.
