2.3 Коммутационная панель и основная секция

При описании линеек каналов прохождение сигнала описывалось как бы снизу-вверх. Теперь рассмотрим

микшерную консоль слева направо. Сигналы, если можно так выразиться, отбираются с одних и тех же точек

каждого из каналов и направляются в основную секцию, где и собираются вместе.

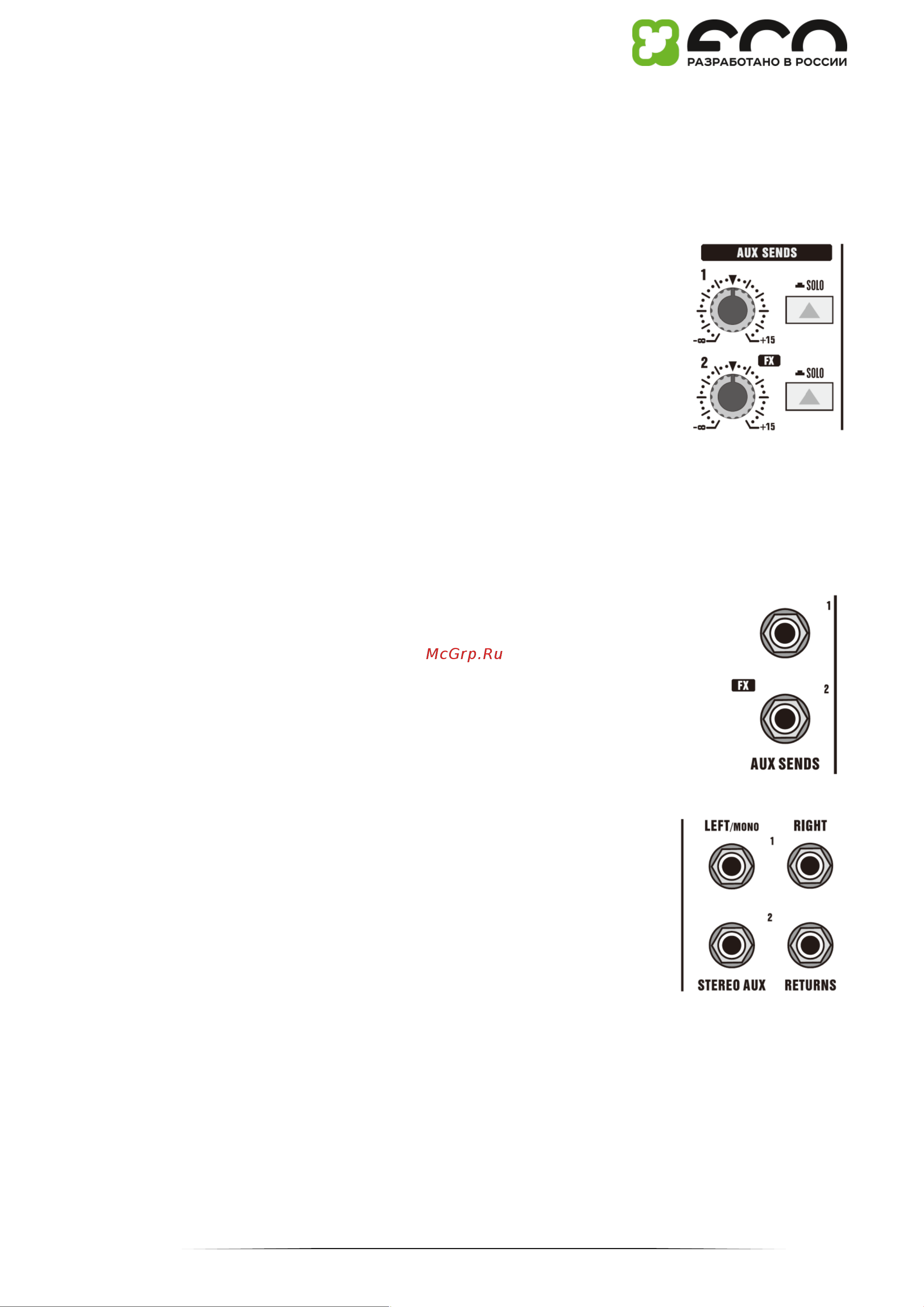

2.3.1 Посылы AUX 1 и 2

Уровень сигнала, подающегося с канала на шину AUX, определяется соответствующим

регулятором канала.

AUX SEND 1

Регулятор определяет уровень сигнала шины AUX 1, который является суммой сигналов

посылов AUX 1 с каналов.

AUX SEND 2

Регулятор определяет уровень сигнала шины AUX 2, который является суммой сигналов

посылов AUX 2 с каналов.

SOLO

Этот переключатель предусмотрен только в X1204USB и используется для мониторинга посылов AUX с помощью

мониторных выходов CONTROL ROOM/PHONES и индикаторов уровня.

 Если необходимо подать на мониторинг сигнал только одной шины AUX, переключатель SOLO другой шины

должен быть отжат, а переключатель MODE находиться в позиции SOLO (не нажат).

2.3.2 Разъёмы AUX 1 и 2

AUX SEND 1

Если используются префейдерные посылы AUX, этот выход обычно коммутируется с усилителем

(или активными мониторами). В случае использования постфейдерных посылов см. описание

выхода AUX SEND 2.

AUX SEND 2

Это выход шины AUX FX. На неё подаются постфейдерные сигналы каналов. Данный выход можно

скоммутировать со входом процессора эффектов, а затем вернуть обработанный им сигнал обратно

в пульт через входы STEREO AUX RETURN.

2.3.3 Разъёмы стереовозвратов AUX

STEREO AUX RETURN 1

Этот вход обычно используется для возврата сигнала с эффекта, сформированного на

основе постфейдерных посылов. В этом случае он коммутируется с выходами внешнего

процессора эффектов. Если скоммутирован только левый разъем, AUX RETURN

функционирует в режиме моно.

 Эти разъёмы можно также использовать в качестве дополнительных линейных

входов.

STEREO AUX RETURN 2

Этот вход обычно используется для возврата сигнала с эффекта, сформированного с помощью посылов AUX FX. Если эти

разъёмы уже используются в качестве дополнительных входов, сигнал процессора эффектов можно завести обратно в пульт

с помощью канала. В этом случае его можно будет обработать с помощью эквалайзера.

 В этом случае необходимо установить регулятор посыла AUX FX канала, который используется в качестве

возврата с эффекта, в минимум (до упора против часовой стрелки). В противном случае возможно

возникновение обратной связи!

 При использовании встроенного процессора эффектов разъем STEREO AUX RETURN 2 не должен быть ни с чем

скоммутирован.
