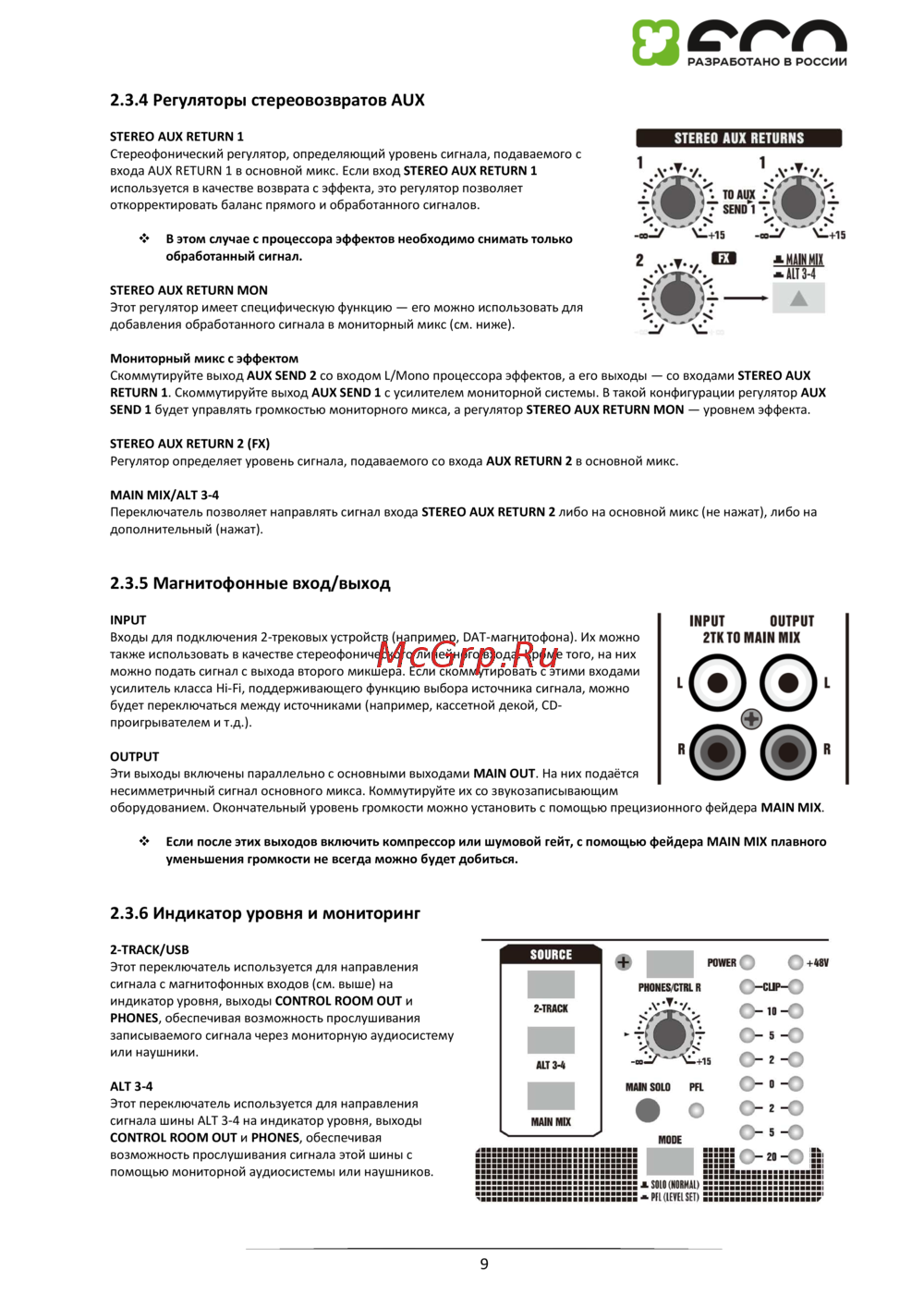

9
2.3.4 Регуляторы стереовозвратов AUX
STEREO AUX RETURN 1
Стереофонический регулятор, определяющий уровень сигнала, подаваемого с
входа AUX RETURN 1 в основной микс. Если вход STEREO AUX RETURN 1
используется в качестве возврата с эффекта, это регулятор позволяет
откорректировать баланс прямого и обработанного сигналов.
В этом случае с процессора эффектов необходимо снимать только
обработанный сигнал.
STEREO AUX RETURN MON
Этот регулятор имеет специфическую функцию — его можно использовать для
добавления обработанного сигнала в мониторный микс (см. ниже).
Мониторный микс с эффектом
Скоммутируйте выход AUX SEND 2 со входом L/Mono процессора эффектов, а его выходы — со входами STEREO AUX
RETURN 1. Скоммутируйте выход AUX SEND 1 с усилителем мониторной системы. В такой конфигурации регулятор AUX
SEND 1 будет управлять громкостью мониторного микса, а регулятор STEREO AUX RETURN MON — уровнем эффекта.
STEREO AUX RETURN 2 (FX)
Регулятор определяет уровень сигнала, подаваемого со входа AUX RETURN 2 в основной микс.
MAIN MIX/ALT 3-4
Переключатель позволяет направлять сигнал входа STEREO AUX RETURN 2 либо на основной микс (не нажат), либо на
дополнительный (нажат).
2.3.5 Магнитофонные вход/выход
INPUT
Входы для подключения 2-трековых устройств (например, DAT-магнитофона). Их можно
также использовать в качестве стереофонического линейного входа. Кроме того, на них
можно подать сигнал с выхода второго микшера. Если скоммутировать с этими входами
усилитель класса Hi-Fi, поддерживающего функцию выбора источника сигнала, можно
будет переключаться между источниками (например, кассетной декой, CD-
проигрывателем и т.д.).
OUTPUT
Эти выходы включены параллельно с основными выходами MAIN OUT. На них подаётся
несимметричный сигнал основного микса. Коммутируйте их со звукозаписывающим
оборудованием. Окончательный уровень громкости можно установить с помощью прецизионного фейдера MAIN MIX.
Если после этих выходов включить компрессор или шумовой гейт, с помощью фейдера MAIN MIX плавного
уменьшения громкости не всегда можно будет добиться.
2.3.6 Индикатор уровня и мониторинг
2-TRACK/USB
Этот переключатель используется для направления
сигнала с магнитофонных входов (см. выше) на
индикатор уровня, выходы CONTROL ROOM OUT и
PHONES, обеспечивая возможность прослушивания
записываемого сигнала через мониторную аудиосистему
или наушники.
ALT 3-4
Этот переключатель используется для направления
сигнала шины ALT 3-4 на индикатор уровня, выходы
CONTROL ROOM OUT и PHONES, обеспечивая
возможность прослушивания сигнала этой шины с
помощью мониторной аудиосистемы или наушников.
