Brother PJ-723 [164/167] Размеры устройства
![Brother PJ-723 [164/167] Размеры устройства](/views2/1897107/page164/bga4.png)
156
17
17

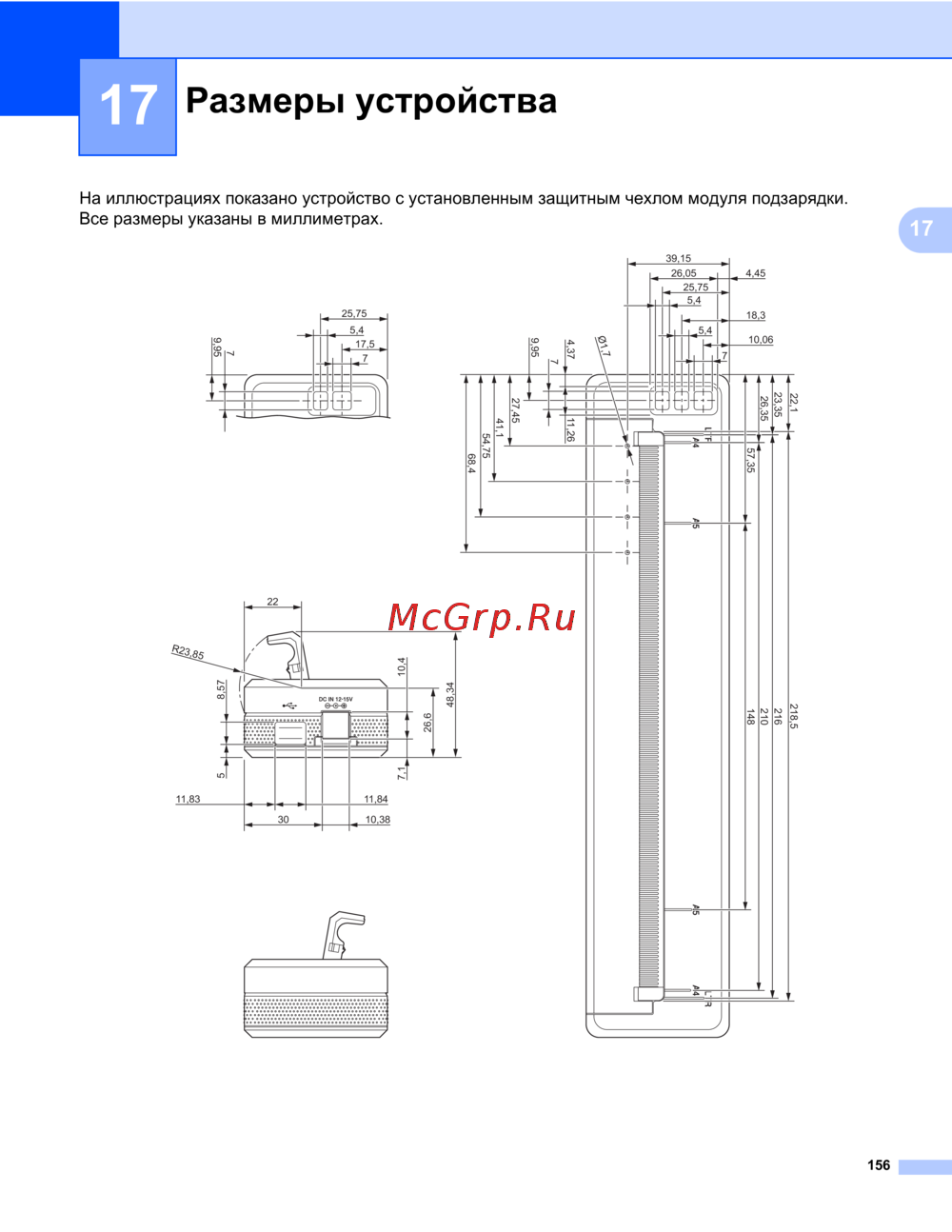

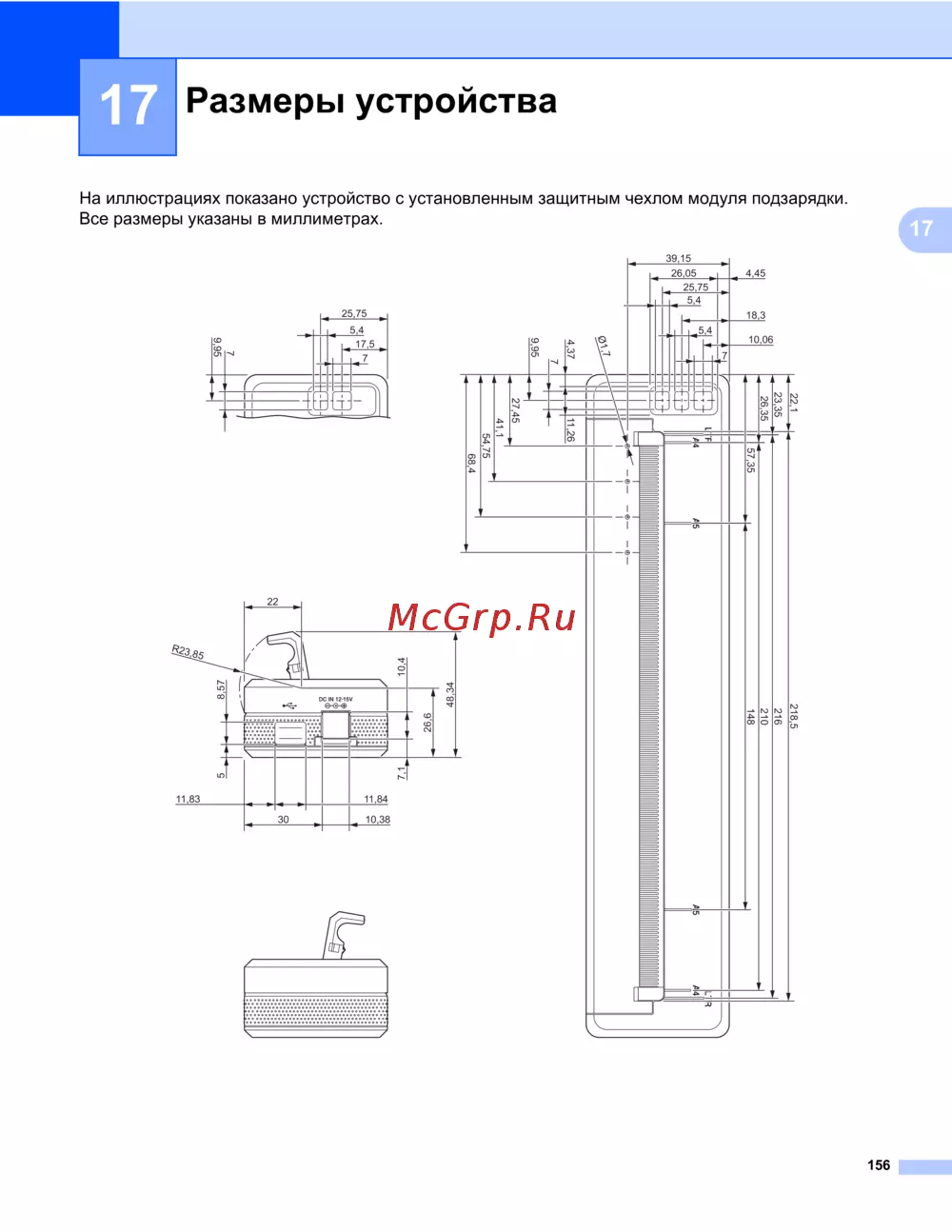

На иллюстрациях показано устройство с установленным защитным чехлом модуля подзарядки.
Все размеры указаны в миллиметрах.
Размеры устройства 17
7
7
5,4
5,4
39,15
Ø1,7
4,37
25,75
9,95
10,06
18,3
4,45
26,05
11,26
27,45
41,1
54,75
68,4
23,35
26,35
57,35
22,1
148
210
216
218,5
11,83
11,84
5
8,57
10,38
30
25,75
17,5
7
5,4
9,95
7
R23,85
26,6
48,34
22
7,1 10,4
