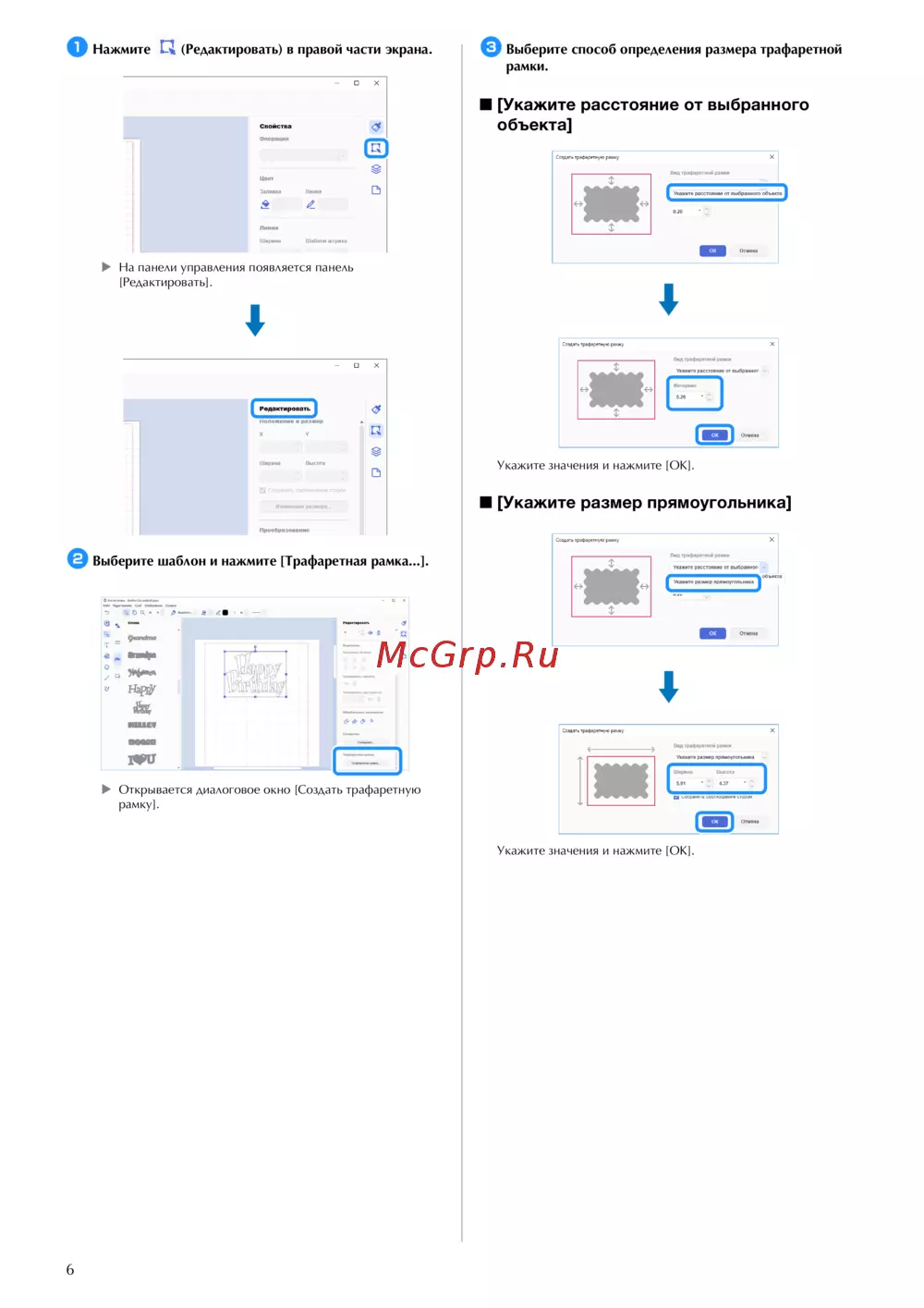

a Нажмите (Редактировать) в правой части экрана.
X На панели управления появляется панель
[Редактировать].
b Выберите шаблон и нажмите [Трафаретная рамка...].
X Открывается диалоговое окно [Создать трафаретную
рамку].
c Выберите способ определения размера трафаретной
рамки.
■ [Укажите расстояние от выбранного
объекта]
Укажите значения и нажмите [ОК].
■ [Укажите размер прямоугольника]
Укажите значения и нажмите [ОК].
