35
Компоненты материнской платы

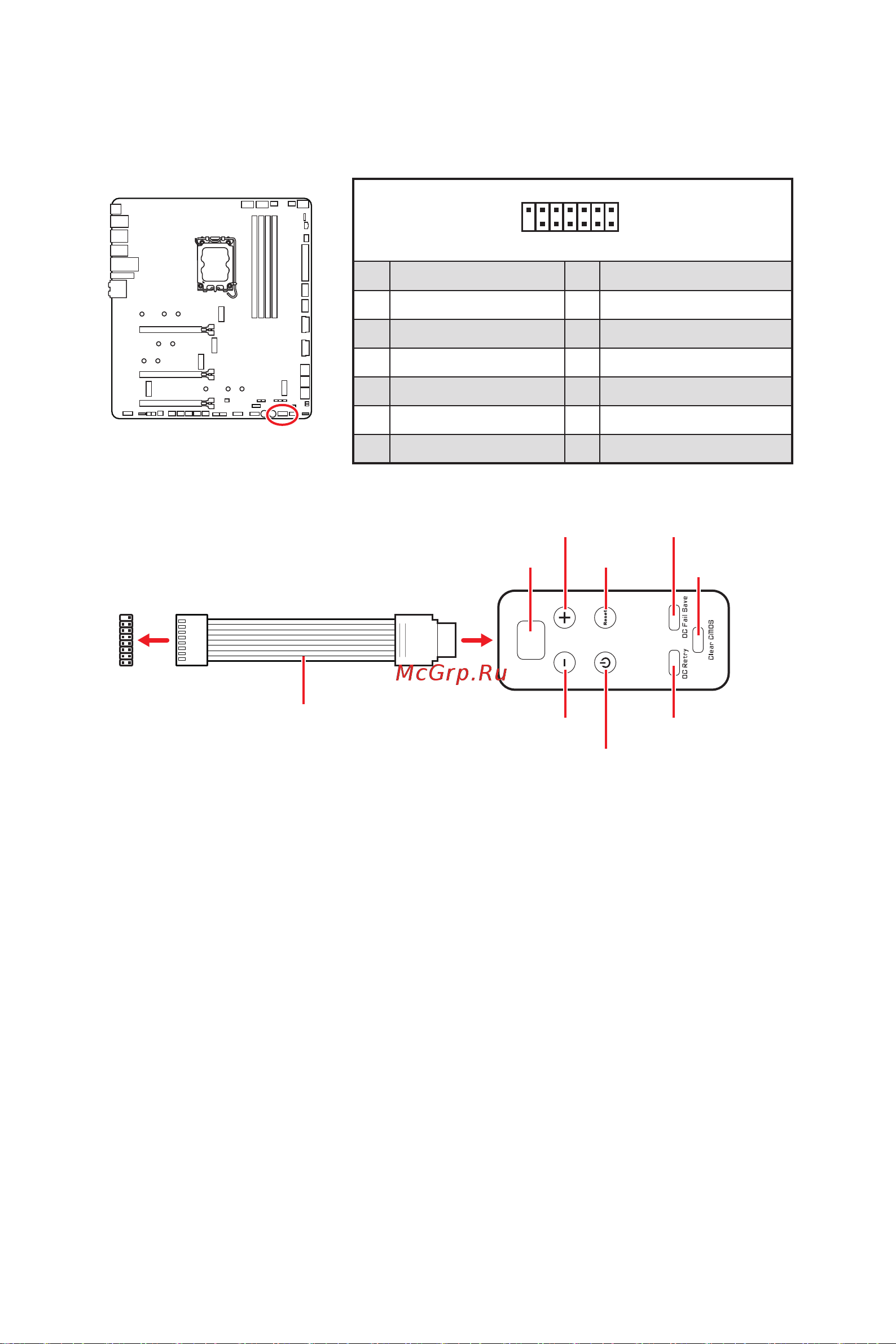

JDASH1 : Разъем контроллера настройки
Данный разъем предназначен для подключения модуля контроллера настройки
(опционально).
1
2 14
13
1 No Pin 2 NC
3 MCU_SMB_SCL_M 4 MCU_SMB_SDA_M
5 VCC5 6 Ground
7 PSIN#_R 8 FP_RST#_R
9 OC_RETRY# 10 OC_FS
11 BLK+ 12 BLK-
13 CLRCMOS_EN 14 NC
1
88
Контроллер
настройки
JDASH1
Индикатор отладочных кодов
Кнопка ОС+ Кнопка OC Fail Save
Кнопка ОС-
Кабели для подключения контроллера настройки
Кнопка OC Retry
Включение
Перезагрузка
Кнопка очистки
данных CMOS
Использование контроллера настройки
Контроллер настройки - это многофункциональный модуль, который позволяет
контролировать, управлять и разгонять материнскую плату. Для получения
подробной информации о функциях каждой кнопки на модуле обратитесь к
указаниям ниже.
∙ Индикатор отладочных кодов - отображает температуру ядра процессора (по
умолчанию), фазы процесса самотестирования POST, а также коды ошибок. Для
получения дополнительной информации см. таблицу отладочных кодов в данном
руководстве.
∙ Копка OC - / + - используются для уменьшения/увеличения базовой тактовой
частоты процессора/ множителя процессора. Войдите в BIOS > OC > Direct OC
Button и выберите параметр CPU BCLK или CPU Ratio для разгона.
∙ Перезагрузка - позволяет перезагрузить компьютер.
∙ Включение - позволяет вам включить/выключить компьютер.
∙ Кнопка OC Fail Save - нажмите и удерживайте эту кнопку, чтобы загрузить
компьютер в безопасном режиме. Система загрузится с настройками по умолчанию
в режиме PCIe с низкой пропускной способностью (от процессора).
∙ Кнопка OC Retry - нажмите и удерживайте эту кнопку, чтобы повторить попытку
загрузить настройки OC, пока система не загрузится успешно.
∙ Кнопка очистки данных CMOS - выключите компьютер, нажмите и удерживайте
эту кнопку на 5- 10 секунд для сброса настройки BIOS по умолчанию.
Подключение модуля контроллера настройки к разъему JDASH1
