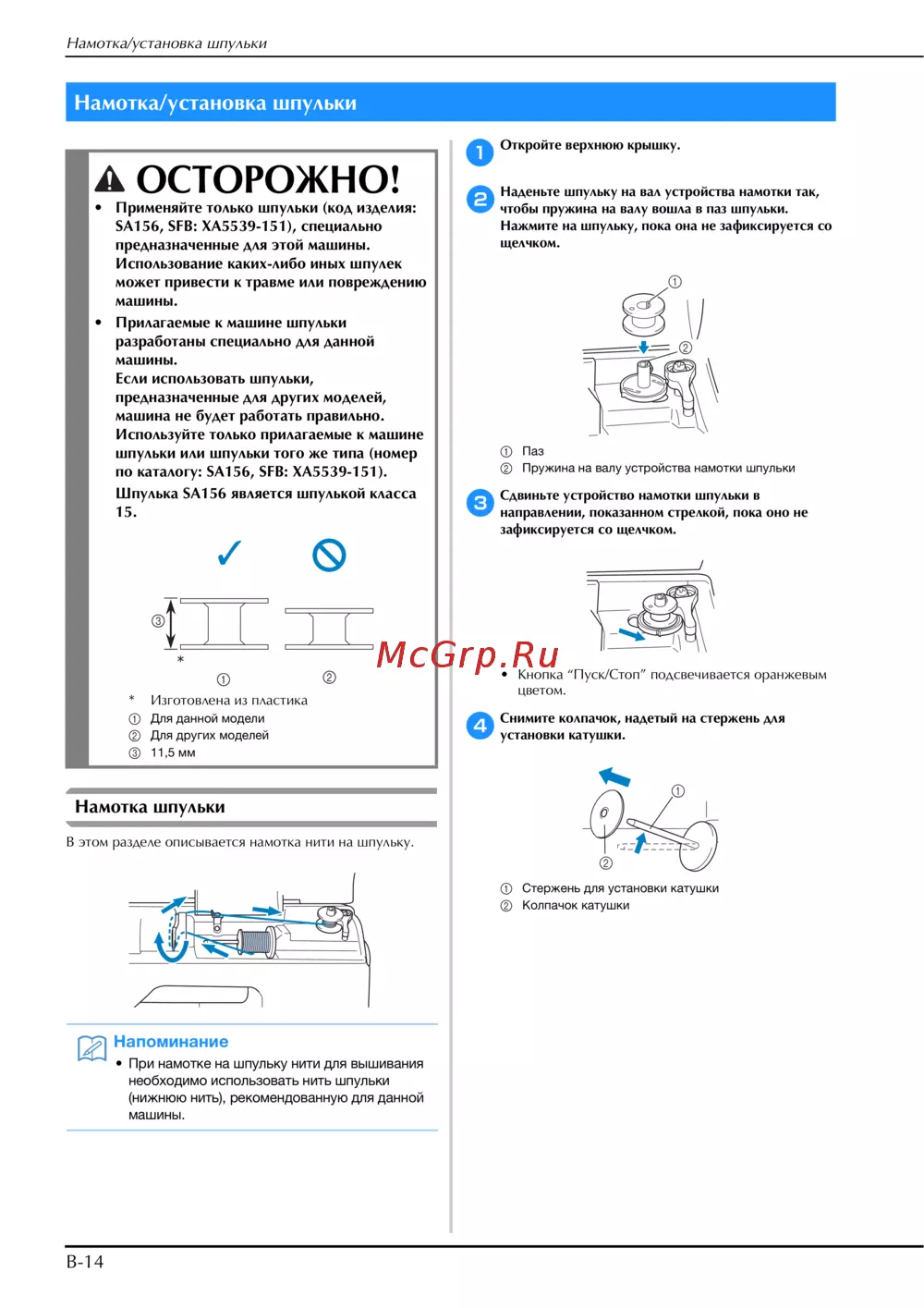

Намотка/установка шпульки
B-14
Намотка шпульки
В этом разделе описывается намотка нити на шпульку.
a
Откройте верхнюю крышку.
b
Наденьте шпульку на вал устройства намотки так,
чтобы пружина на валу вошла в паз шпульки.
Нажмите на шпульку, пока она не зафиксируется со
щелчком.
1 Паз
2 Пружина на валу устройства намотки шпульки
c
Сдвиньте устройство намотки шпульки в
направлении, показанном стрелкой, пока оно не
зафиксируется со щелчком.
• Кнопка “Пуск/Стоп” подсвечивается оранжевым
цветом.
d
Снимите колпачок, надетый на стержень для
установки катушки.
1 Стержень для установки катушки
2 Колпачок катушки
Намотка/установка шпульки
ОСТОРОЖНО!
• Применяйте только шпульки (код изделия:
SA156, SFB: XA5539-151), специально
предназначенные для этой машины.
Использование каких-либо иных шпулек
может привести к травме или повреждению
машины.
• Прилагаемые к машине шпульки
разработаны специально для данной
машины.
Если использовать шпульки,
предназначенные для других моделей,
машина не будет работать правильно.
Используйте только прилагаемые к машине
шпульки или шпульки того же типа (номер
по каталогу: SA156, SFB: XA5539-151).
Шпулька SA156 является шпулькой класса
15.
* Изготовлена из пластика
1 Для данной модели
2 Для других моделей
3 11,5 мм
Напоминание
• При намотке на шпульку нити для вышивания
необходимо использовать нить шпульки
(нижнюю нить), рекомендованную для данной
машины.
2
1
1
2
