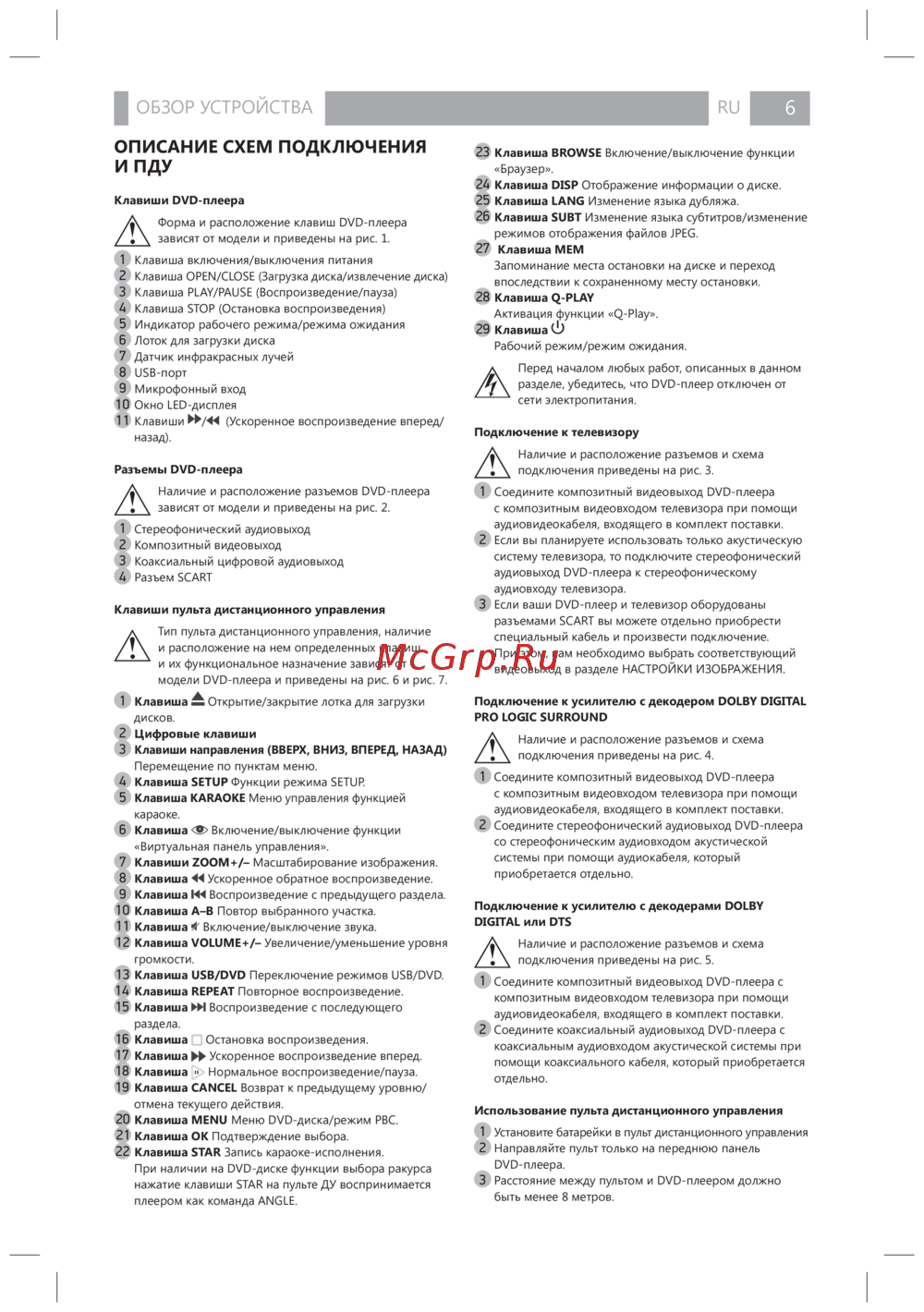

ОБЗОР УСТРОЙСТВА
6
RU
ОПИСАНИЕ СХЕМ ПОДКЛЮЧЕНИЯ
И ПДУ
Клавиши DVD-плеера
Форма и расположение клавиш DVD-плеера
зависят от модели и приведены на рис. 1.
1
Клавиша включения/выключения питания
2
Клавиша OPEN/CLOSE (Загрузка диска/извлечение диска)
3
Клавиша PLAY/PAUSE (Воспроизведение/пауза)
4
Клавиша STOP (Остановка воспроизведения)
5
Индикатор рабочего режима/режима ожидания
6
Лоток для загрузки диска
7
Датчик инфракрасных лучей
8
USB-порт
9
Микрофонный вход
10
Окно LED-дисплея
11
Клавиши / (Ускоренное воспроизведение вперед/
назад).
Разъемы DVD-плеера
Наличие и расположение разъемов DVD-плеера
зависят от модели и приведены на рис. 2.
1
Стереофонический аудиовыход
2
Композитный видеовыход
3
Коаксиальный цифровой аудиовыход
4
Разъем SCART
Клавиши пульта дистанционного управления
Тип пульта дистанционного управления, наличие
и расположение на нем определенных клавиш
и их функциональное назначение зависят от
модели DVD-плеера и приведены на рис. 6 и рис. 7.
1
Клавиша Открытие/закрытие лотка для загрузки
дисков.
2
Цифровые клавиши
3
Клавиши направления (ВВЕРХ, ВНИЗ, ВПЕРЕД, НАЗАД)
Перемещение по пунктам меню.
4
Клавиша SETUP Функции режима SETUP.
5
Клавиша KARAOKE Меню управления функцией
караоке.
6
Клавиша Включение/выключение функции
«Виртуальная панель управления».
7
Клавиши ZOOM+/– Масштабирование изображения.
8
Клавиша Ускоренное обратное воспроизведение.
9
Клавиша Воспроизведение с предыдущего раздела.
10
Клавиша A–B Повтор выбранного участка.
11
Клавиша Включение/выключение звука.
12
Клавиша VOLUME+/– Увеличение/уменьшение уровня
громкости.
13
Клавиша USB/DVD Переключение режимов USB/DVD.
14
Клавиша REPEAT Повторное воспроизведение.
15
Клавиша Воспроизведение с последующего
раздела.
16
Клавиша
Остановка воспроизведения.
17
Клавиша
Ускоренное воспроизведение вперед.
18
Клавиша
Нормальное воспроизведение/пауза.
19
Клавиша CANCEL Возврат к предыдущему уровню/
отмена текущего действия.
20
Клавиша MENU Меню DVD-диска/режим PBC.
21
Клавиша OK Подтверждение выбора.
22
Клавиша STAR Запись караоке-исполнения.
При наличии на DVD-диске функции выбора ракурса
нажатие клавиши STAR на пульте ДУ воспринимается
плеером как команда ANGLE.
23
Клавиша BROWSE Включение/выключение функции
«Браузер».
24
Клавиша DISP Отображение информации о диске.
25
Клавиша LANG Изменение языка дубляжа.
26
Клавиша SUBT Изменение языка субтитров/изменение
режимов отображения файлов JPEG.
27
Клавиша MEM
Запоминание места остановки на диске и переход
впоследствии к сохраненному месту остановки.
28
Клавиша Q-PLAY
Активация функции «Q-Play».
29
Клавиша
Рабочий режим/режим ожидания.
Перед началом любых работ, описанных в данном
разделе, убедитесь, что DVD-плеер отключен от
сети электропитания.
Подключение к телевизору
Наличие и расположение разъемов и схема
подключения приведены на рис. 3.
1
Соедините композитный видеовыход DVD-плеера
с композитным видеовходом телевизора при помощи
аудиовидеокабеля, входящего в комплект поставки.
2
Если вы планируете использовать только акустическую
систему телевизора, то подключите стереофонический
аудиовыход DVD-плеера к стереофоническому
аудиовходу телевизора.
3
Если ваши DVD-плеер и телевизор оборудованы
разъемами SCART вы можете отдельно приобрести
специальный кабель и произвести подключение.
При этом, вам необходимо выбрать соответствующий
видеовыход в разделе НАСТРОЙКИ ИЗОБРАЖЕНИЯ.
Подключение к усилителю с декодером DOLBY DIGITAL
PRO LOGIC SURROUND
Наличие и расположение разъемов и схема
подключения приведены на рис. 4.
1
Соедините композитный видеовыход DVD-плеера
с композитным видеовходом телевизора при помощи
аудиовидеокабеля, входящего в комплект поставки.
2
Соедините стереофонический аудиовыход DVD-плеера
со стереофоническим аудиовходом акустической
системы
при помощи аудиокабеля, который
приобретается отдельно.
Подключение к усилителю с декодерами DOLBY
DIGITAL или DTS
Наличие и расположение разъемов и схема
подключения приведены на рис. 5.
1
Соедините композитный видеовыход DVD-плеера с
композитным видеовходом телевизора при помощи
аудиовидеокабеля, входящего в комплект поставки.
2
Соедините коаксиальный аудиовыход DVD-плеера с
коаксиальным аудиовходом акустической системы при
помощи коаксиального кабеля, который приобретается
отдельно.
Использование пульта дистанционного управления
1
Установите батарейки в пульт дистанционного управления
2
Направляйте пульт только на переднюю панель
DVD-плеера.
3
Расстояние между пультом и DVD-плеером должно
быть менее 8 метров.
