Русский

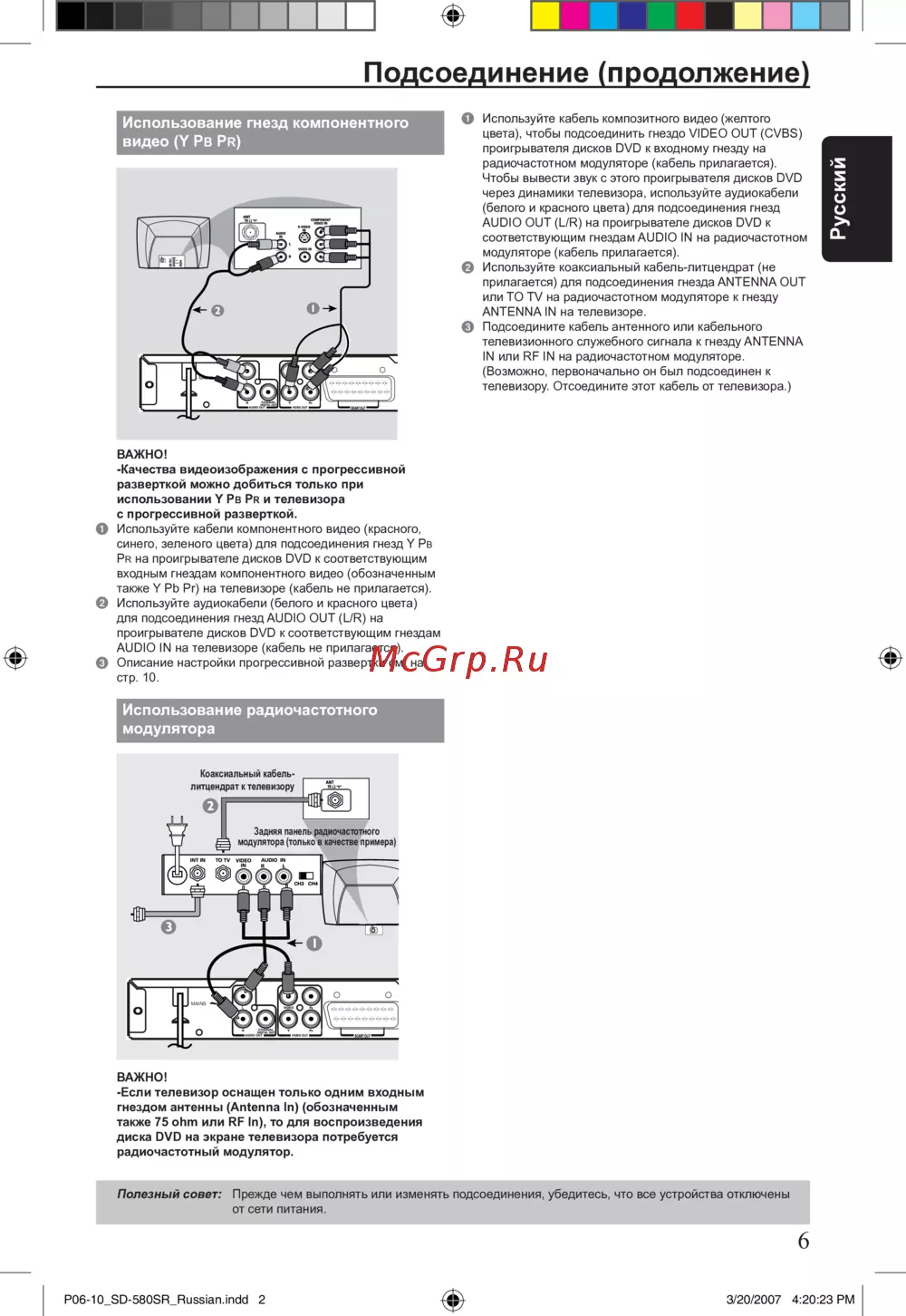

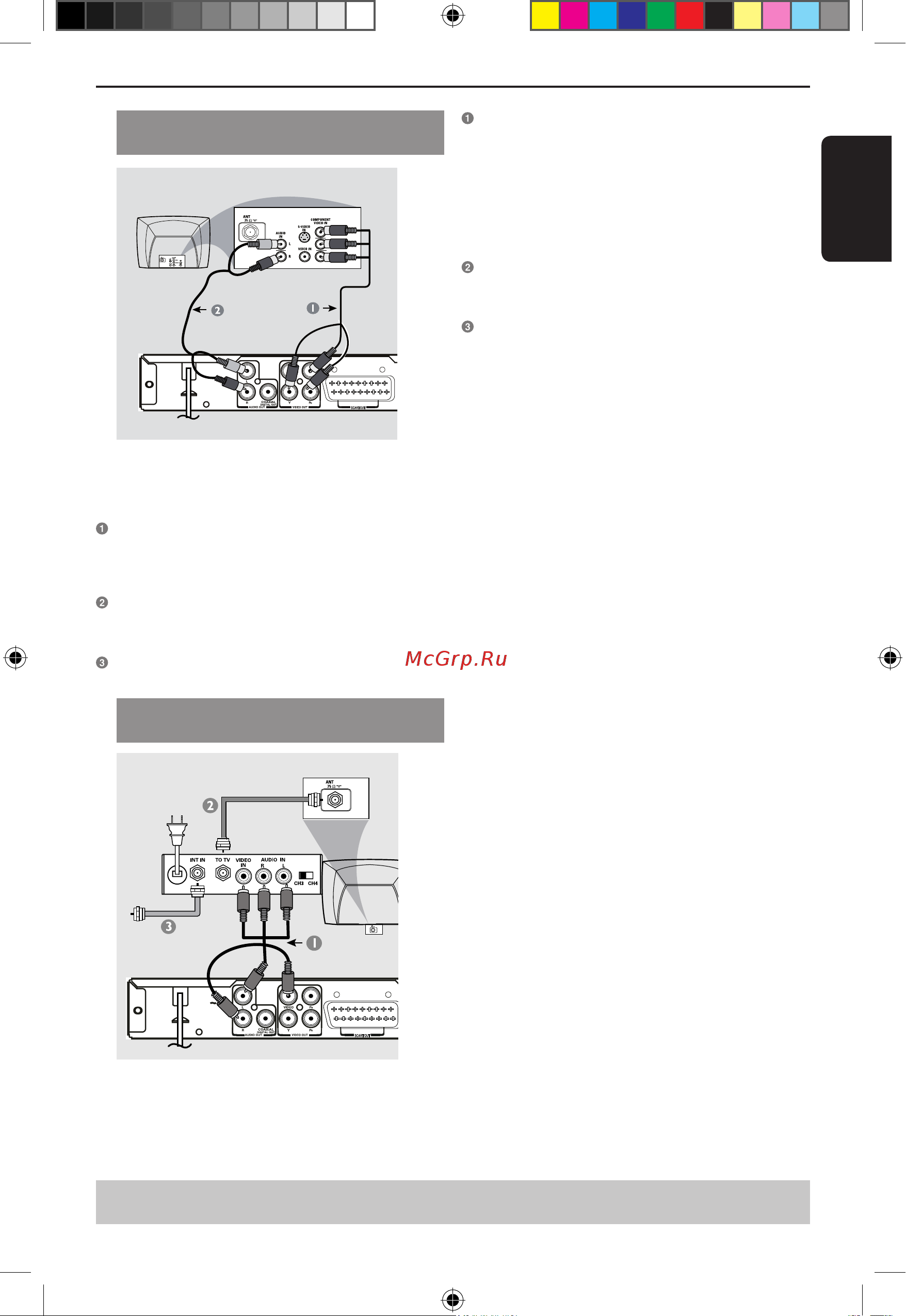

Использование гнезд компонентного
видео (Y PB PR)
ВАЖНО!
-Качества видеоизображения с прогрессивной
разверткой можно добиться только при
использовании Y PB PR и телевизора
с прогрессивной разверткой.
Используйте кабели компонентного видео (красного,
синего, зеленого цвета) для подсоединения гнезд Y PB
PR на проигрывателе дисков DVD к соответствующим
входным гнездам компонентного видео (обозначенным
также Y Pb Pr) на телевизоре (кабель не прилагается).
Используйте аудиокабели (белого и красного цвета)
для подсоединения гнезд AUDIO OUT (L/R) на
проигрывателе дисков DVD к соответствующим гнездам
AUDIO IN на телевизоре (кабель не прилагается).
Описание настройки прогрессивной развертки см. на
стр. 10.
Использование радиочастотного
модулятора
ВАЖНО!
-Если телевизор оснащен только одним входным
гнездом антенны (Antenna In) (обозначенным
также 75 ohm или RF In), то для воспроизведения
диска DVD на экране телевизора потребуется
радиочастотный модулятор.
Подсоединение (продолжение)
6
Полезный совет:
Прежде чем выполнять или изменять подсоединения, убедитесь, что все устройства отключены
от сети питания.
MAINS
MAINS
Коаксиальный кабель-
литцендрат к телевизору
Задняя панель радиочастотного
модулятора (только в качестве примера)
Используйте кабель композитного видео (желтого
цвета), чтобы подсоединить гнездо VIDEO OUT (CVBS)
проигрывателя дисков DVD к входному гнезду на
радиочастотном модуляторе (кабель прилагается).
Чтобы вывести звук с этого проигрывателя дисков DVD
через динамики телевизора, используйте аудиокабели
(белого и красного цвета) для подсоединения гнезд
AUDIO OUT (L/R) на проигрывателе дисков DVD к
соответствующим гнездам AUDIO IN на радиочастотном
модуляторе (кабель прилагается).
Используйте коаксиальный кабель-литцендрат (не
прилагается) для подсоединения гнезда ANTENNA OUT
или TO TV на радиочастотном модуляторе к гнезду
ANTENNA IN на телевизоре.
Подсоедините кабель антенного или кабельного
телевизионного служебного сигнала к гнезду ANTENNA
IN или RF IN на радиочастотном модуляторе.
(Возможно, первоначально он был подсоединен к
телевизору. Отсоедините этот кабель от телевизора.)
P06-10_SD-580SR_Russian.indd 2 3/20/2007 4:20:23 PM
