10

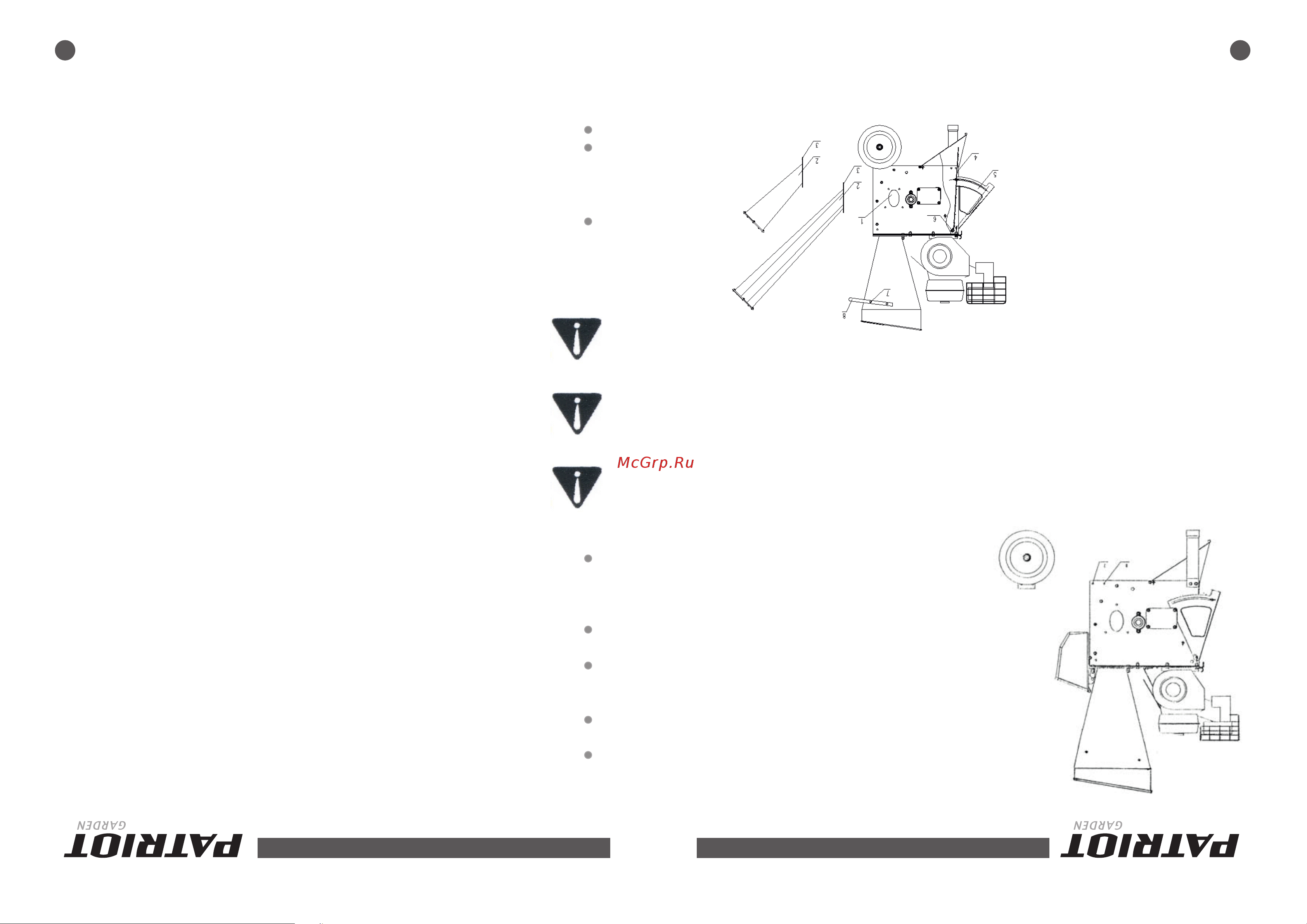

3. Установка кронштейна задней оси
с колесами, см.рис.3.
3.1 Удалите деревянную подставку
3.2 Удалите болт и прокладку (7)
3.3 Установите кронштейн задней
оси, чтобы совпали отверстия (6
и (7)
3.4 Установите в отверстие (6) болт
M8х20 по направлению внутрь кор-
пуса, закрепите его гайкой через
шайбу, не затягивая.
3.5 Установите прокладку и болт в
отверстие (7) и крепко затяните его
гайкой через шайбу. После этого
крепко затяните болт в отверстии (6).
4. Установка раструба для подачи веток, см.рис.4.
рис.3.
рис.4
4.1. Установите раструб (2)
на боковую стенку агрегата.
Добейтесь совпадения трех
установочных отверстий на
корпусе вокруг отверстия (1)
и на раструбе.
4.2. Установите болты M8 с
шайбами и гайками в уста-
новочные отверстия. Убеди-
тесь в отсутствии перекоса
раструба, после чего затя-
ните болты.
15
Никогда не пытайтесь измельчить иной материал, отличный от обычного
садового мусора (листья, мелкие ветки, сосновые шишки и др.).
Не измельчайте волокнистые растения, такие как томаты, виноград, пред-
варительно их не высушив. Свежие виноградные лозы не измельчаются, а
обертываются вокруг импеллера и цепа.
Загрузить приемный бункер соответствующим количеством мелкого мусо-
ра. Не переполняйте его.
Перед тем, как доложить материала в приемный бункер, дождитесь, пока
загруженный материал не будет измельчен. В противном случае возможно
засорение приемного бункера, разгрузочного желоба или остановка дви-
гателя.
Не кладите в приемный бункер ветки длиннее 61 см во избежание его за-
асорения.
........................
.........................................................................
.........................................................................................................
...............................................................................................................................................
ВНИМАНИЕ: Во избежание серьезных повреждений лезвий измель-
чителя, импеллера, а также нарушения работы никогда не помещайте
в приемный бункер ветки, диаметр которых превышает 12.7 мм.
ВНИМАНИЕ: Не приближайте лицо к загрузочному отверстию верх-
него бункера, чтобы избежать травмы при возможном обратном выб-
росе загруженного материала.
ВНИМАНИЕ: При затруднении в загрузке через верхний бункер ис-
пользуйте только подручные средства, например, деревянную палку.
Не пытайтесь протолкнуть или поправить загруженный в бункер ма-
териал руками!
В том случае, если приемный бункер засорился, следуйте нижеприведенным ин-
струкциям:
Удерживайте рукоятку обеими руками, слегка потрясите измельчитель, тем
самым пытаясь протолкнуть застрявший мусор к импеллеру.
Если не удается справиться с засором:
Оденьте защитные перчатки, чтобы избежать травм и повреждений.
Остановите двигатель и снимите колпачек со свечи зажигания, чтобы избе-
жать случайного запуска.
