MS 241 C-M
pyccкий
42

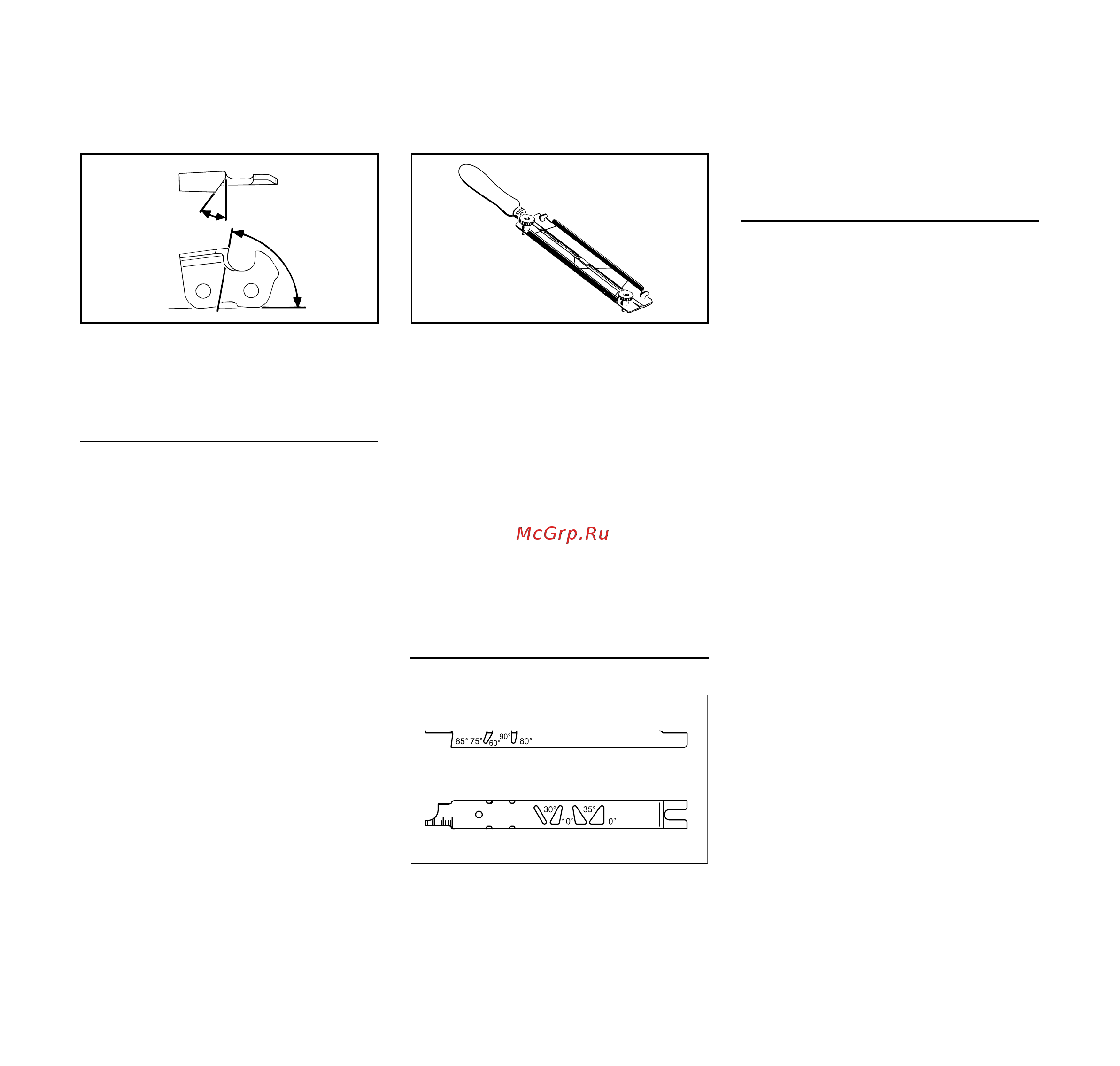

При дополнительной заточке пилы
должны обязательно выдерживаться
углы на режущем зубце.
A Угол заточки
B Передний угол
При применении предписанных
напильников или устройств для
заточки и при правильной
регулировке предписанные значения
для углов А и В получаются
автоматически.
Углы у всех зубцов пильной цепи
должны быть одинаковыми. При
неодинаковых углах: грубый
,
неравномерный ход цепи, более
сильный износ – вплоть до разрыва
пильной цепи.
Так как эти требования могут
выполняться только при наличии
достаточной и постоянной практики,
то:
N Применять державки
напильников
Пильную цепь затачивать вручную
только с применением державки
напильника (специальный
инструмент, см. таблицу
"Инструменты для заточки"). На
державках напильников нанесены
маркировки для
угла заточки.
При контроле углов
Опиловочный шаблон STlHL
(специальные принадлежности, см.
таблицу "Инструменты для заточки")
– универсальный инструмент для
контроля угла заточки и переднего
угла, высоты ограничителя глубины,
длины зубца, глубины паза и для
очистки пазов и впускных масляных
отверстий.
Правильная заточка
N Выбрать инструмент для заточки
в соответствии с шагом пильной
цепи
N При необходимости,
зафиксировать направляющую
шину
N Блокировать цепь пилы –
защитный щиток перед левой
рукой сместить вперед
N Для дальнейшего вытягивания
цепи пилы защитный щиток
перед левой рукой потянуть к
трубчатой рукоятке: тормоз цепи
отпущен. У тормозной системы
пильной цепи QuickStop Super
дополнительно
нажать стопор
рычага управления подачей
топлива
N Затачивать часто, но снимать
мало материала – для простой
дополнительной заточки обычно
достаточно два или три
опиловочных движения
Серия цепи Угол (°)
AB
Rapid Micro (RM) 30 75
Rapid Super (RS) 30 60
Picco Micro (PM) 30 75
Rapid Micro X (RMX,
пильная цепь с
продольным распилом)
10 75
Picco Micro X (PMX,
пильная цепь с
продольным распилом)
10 75
Формы зубцов
Micro = полудолотообразный зубец
Super = долотообразный зубец
A
B
689BA021 KN
689BA025 KN
001BA203 KN
