MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C
pyccкий
47
ограничители глубины – может
привести к повышенной склонности к
обратной отдаче – опасность травмы!

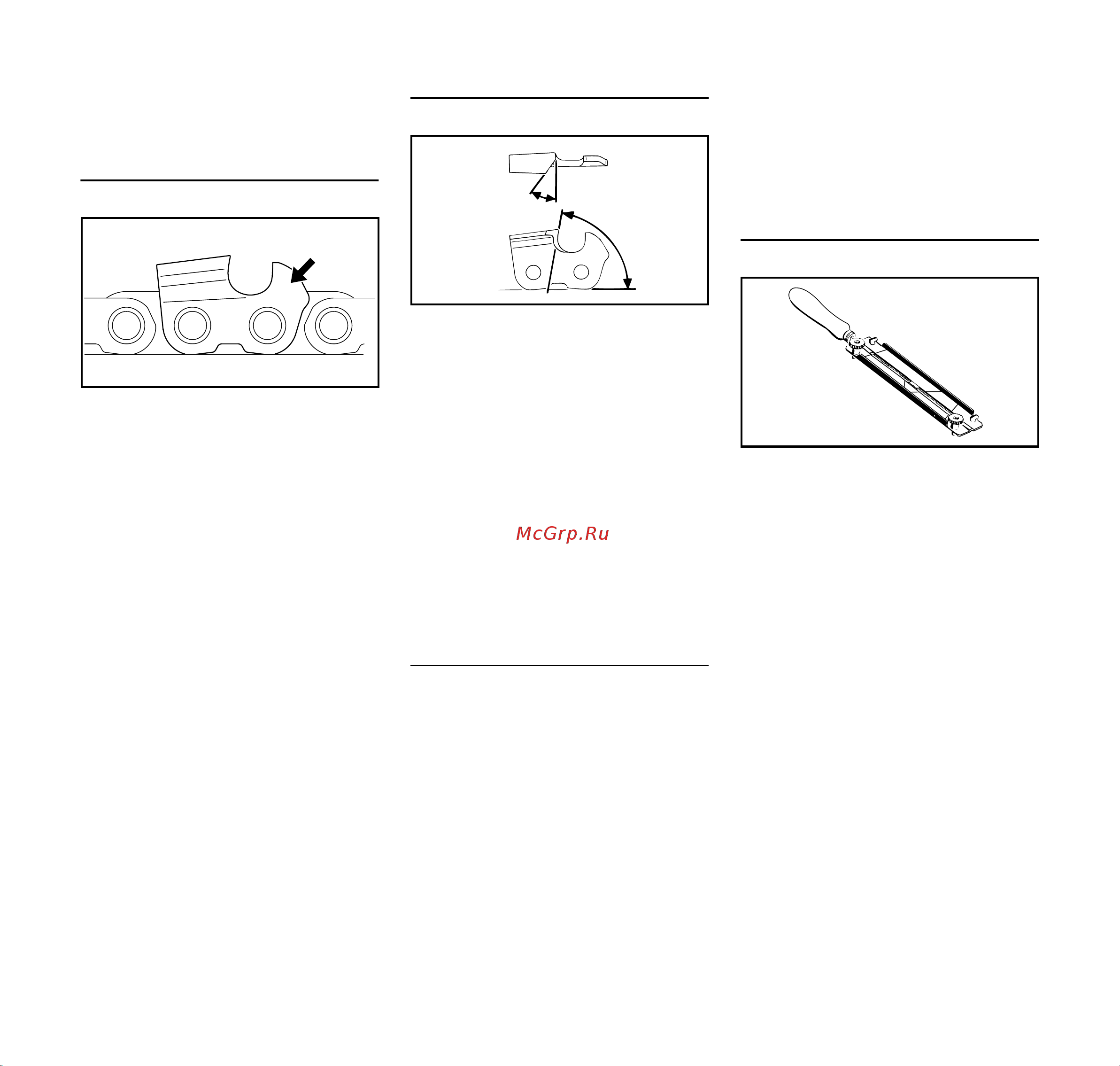

Шаг цепи
Обозначение (a) шага цепи
выгравировано в области
ограничителя глубины реза каждого
режущего зуба.
Диаметр напильника выбирается в
соответствии с шагом цепи – см.
таблицу "Инструменты для заточки".
При дополнительной заточке пилы
должны обязательно выдерживаться
углы на режущем зубце.
Угол заточки и передний угол
A Угол заточки
Пильные цепи STIHL затачиваются с
углом заточки 30°. Исключениями
являются пильные цепи для
продольной распиловки с углом
заточки 10°. Пильные цепи для
продольной распиловки в
обозначении имеют X.
B Передний угол
При использовании предписанной
державки напильника и диаметра
напильника правильный передний
угол получается автоматически.
Углы у всех зубцов пильной цепи
должны быть одинаковыми. При
неодинаковых углах: грубый,
неравномерный ход цепи, сильный
износ – вплоть до разрыва пильной
цепи.
Державка напильника
N Применять державки
напильников
Пильную цепь затачивать вручную
только с применением державки
напильника (специальный
инструмент, см. таблицу
"Инструменты для заточки"). На
державках напильников нанесены
маркировки для угла заточки.
Применять только специальные
напильники для заточки пильных
цепей! Другие напильники по своей
форме и виду непригодны для
заточки пильных цепей.
Обозначение (a) Шаг цепи
Дюйм мм
7 1/4 P 6,35
1 либо 1/4 1/4 6,35
6, P либо PM 3/8 P 9,32
2 либо 325 0.325 8,25
3 либо 3/8 3/8 9,32
4 либо 404 0.404 10,26
689BA027 KN
a
Формы зубцов Угол (°)
AB
Micro =
полудолотообразный зуб,
например, 63 PM3,
26 RM3, 36 RM
30 75
Super = полностью
долотообразный зуб,
например, 63 PS3, 26 RS,
36 RS3
30 60
Пильная цепь для
продольной распиловки,
например, 63 PMX,
36 RMX
10 75
A
B
689BA021 KN
689BA025 KN
