РУКОВОДСТВО ПО СБОРКЕ

ВНИМАНИЕ! Необходимо проводить сборку инструмента в соответствии

указаниям данного руководства во избежание травм операторов.

Монтаж дополнительной рукоятки.

1. Отвинтите и удалите 4 крепежных шурупа на верхней части держателя

2. Вставьте дополнительные рукоятки в паз на нижней части крепления.

3. Установите сверху верхнюю часть крепления и затяните винты.

Установка защитного щитка.

1. Снимите защитную муфту от намотки (А) с кожуха штанги (Рис.2).

2. Установите защитный щиток сверху на кожух и выровняйте отверстия на

щитке и кожухе до совпадения. Вставьте винты (В) как указано (Рис.3) и надежно

затяните.

3. Установите защитную муфту (А). Убедитесь, что муфта села на место, иначе

она будет тереть кожух.

4. На защитном щитке обязательно закрепите нож для отрезания нейлоновой

лески, используя прилагаемый для этого крепеж.

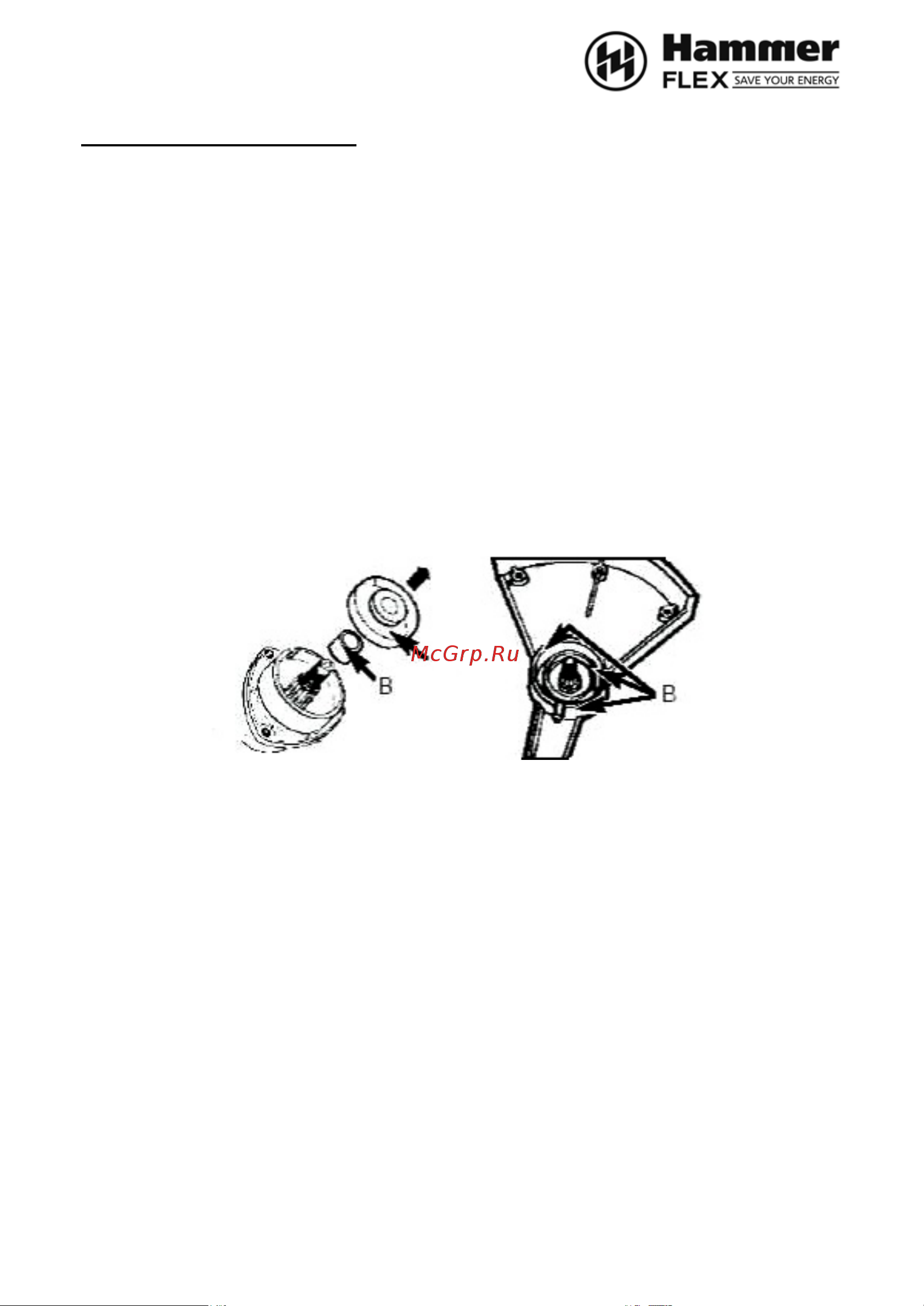

Рис.2

Установка режущей головки.

1. Установите защитную муфту (А), убедившись, что прокладка муфты (В)

находится на месте (Рис.3).

2. Вставьте стопорную шпильку в отверстие на корпусе (С), тем самым,

заблокировав внутренний гибкий вал. Наверните вручную режущую головку на

резьбовую часть вала. Затяните вручную режущую головку (Рис.3).

3. При демонтаже режущей головки выполните аналогичные действия, вращая

головку в противоположную сторону.
