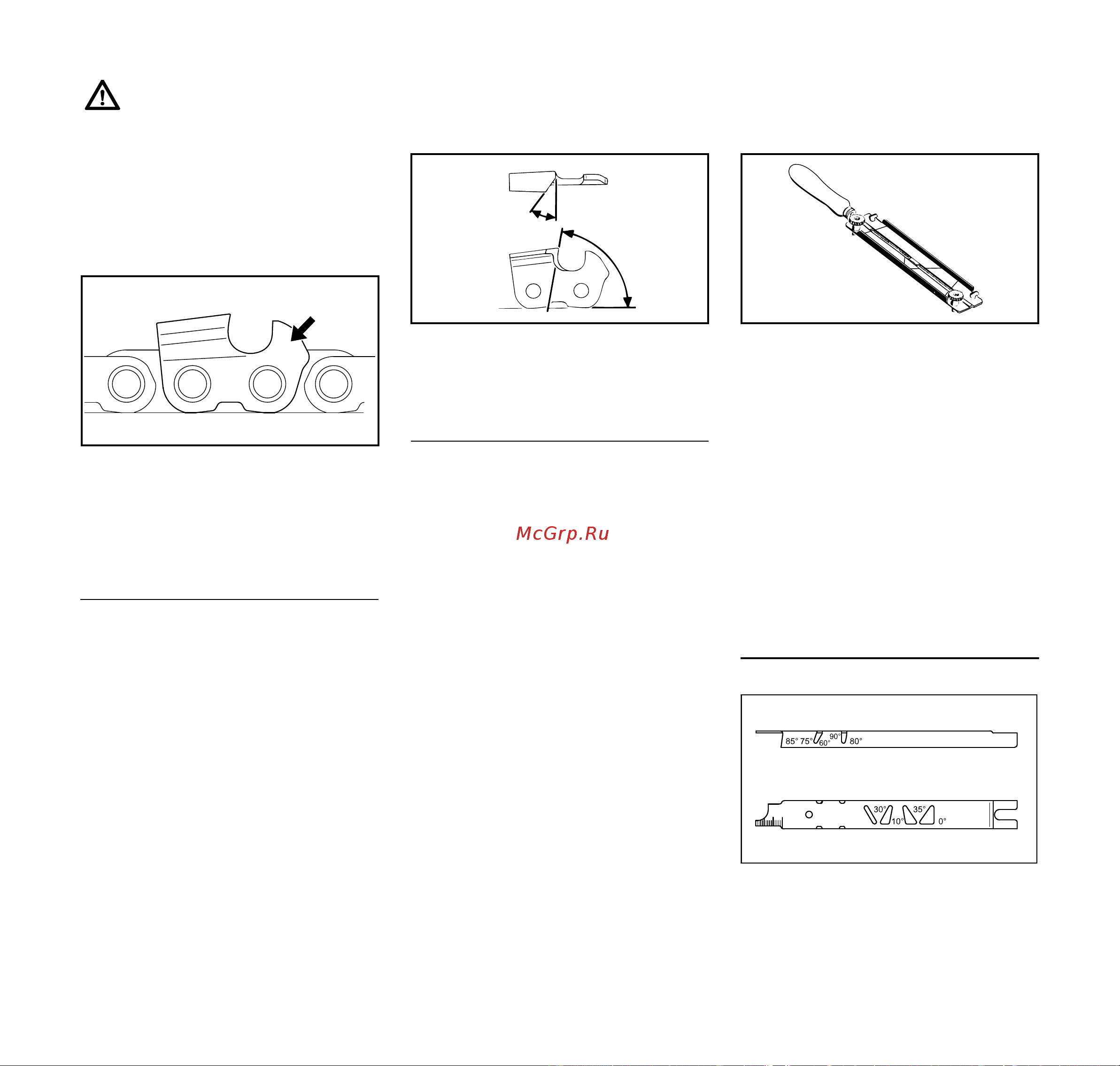

MS 171, MS 181, MS 181 C, MS 211, MS 211 C
pyccкий
44
Обозначение (a) шага цепи
выгравировано в области
ограничителя глубины каждого
режущего зубца.
Применять только специальные
напильники для заточки пильных
цепей! Другие напильники по своей
форме и виду непригодны для
заточки пильных цепей.
Диаметр напильника выбирается в
соответствии с шагом цепи – см.
таблицу "Инструменты для заточки".
При дополнительной заточке
пилы
должны обязательно выдерживаться
углы на режущем зубце.
A Угол заточки
B Передний угол
При применении предписанных
напильников или устройств для
заточки и при правильной
регулировке предписанные значения
для углов А и В получаются
автоматически.
Углы у всех зубцов пильной цепи
должны быть одинаковыми. При
неодинаковых углах: грубый,
неравномерный ход цепи, более
сильный
износ – вплоть до разрыва
пильной цепи.
Так как эти требования могут
выполняться только при наличии
достаточной и постоянной практики,
то:
N Применять державки
напильников
Пильную цепь затачивать вручную
только с применением державки
напильника (специальный
инструмент, см. таблицу
"Инструменты для заточки"). На
державках напильников нанесены
маркировки для угла заточки.
При контроле углов
Опиловочный шаблон STlHL
(специальные принадлежности, см.
таблицу "Инструменты для заточки")
– универсальный инструмент для
Обязательно соблюдать
нижеприведенные углы и
размеры. Неправильная
заточка цепи пилы – особенно
слишком низкие ограничители
глубины – может привести к
повышенной склонности к
обратной отдаче – опасность
травмы!
Обозначение (a) Шаг цепи
Дюйм мм
1/4 либо 1 1/4 6,35
P, PM либо 6 3/8 P 9,32
325 либо 2 0.325 8,25
3/8 либо 3 3/8 9,32
404 либо 4 0.404 10,26
689BA027 KN
a
Серия цепи Угол (°)
AB
Rapid Micro (RM) 30 75
Rapid Super (RS) 30 60
Picco Micro (PM) 30 75
Rapid Micro X (RMX,
пильная цепь с
продольным распилом)
10 75
Picco Micro X (PMX,
пильная цепь с
продольным распилом)
10 75
Формы зубцов
Micro = полудолотообразный зубец
Super = долотообразный зубец
A
B
689BA021 KN
689BA025 KN
001BA203 KN
