MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C
pyccкий
45

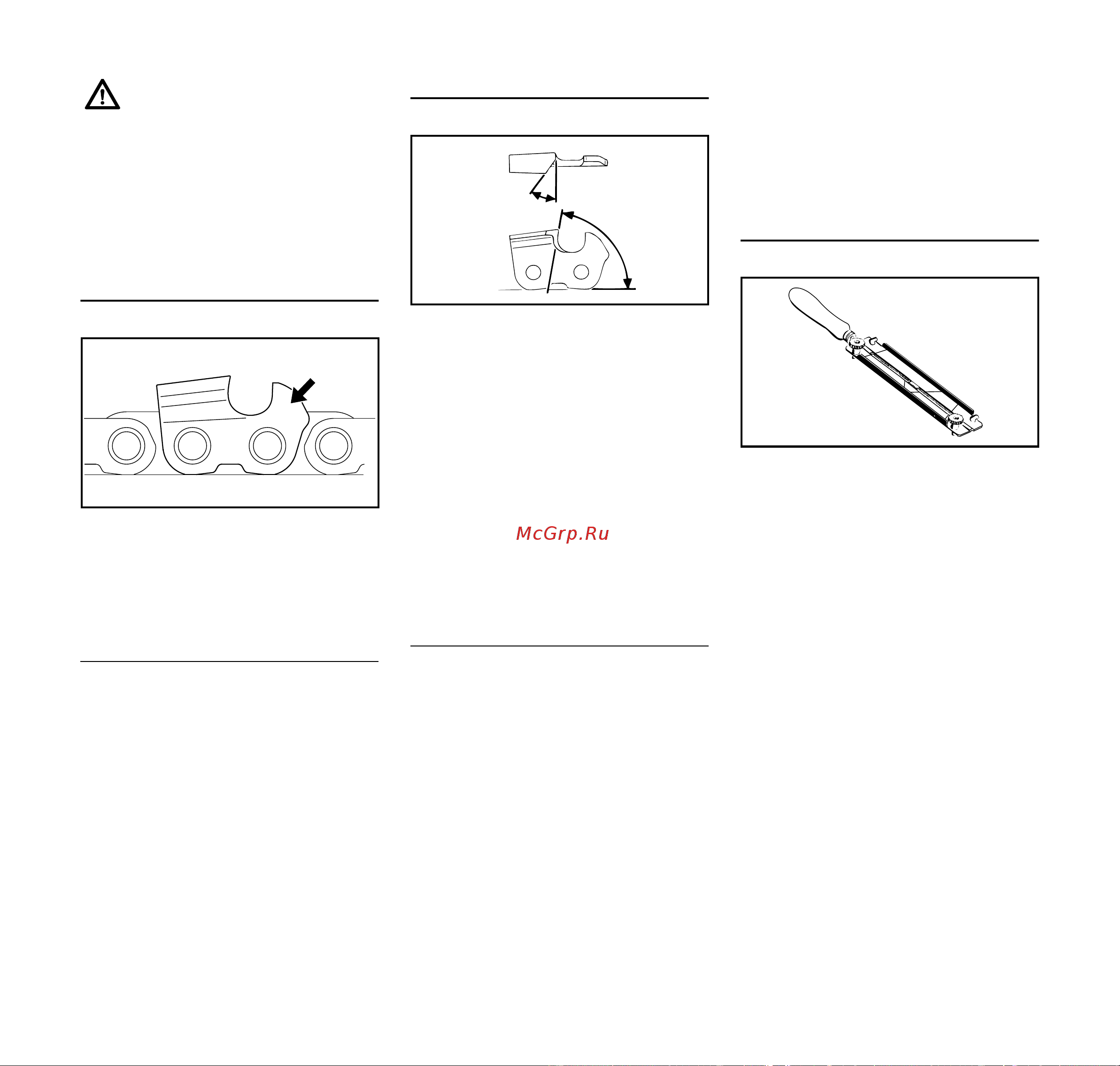

Шаг цепи
Обозначение (a) шага цепи
выгравировано в области
ограничителя глубины каждого
режущего зуба.
Диаметр напильника выбирается в
соответствии с шагом цепи – см.
таблицу "Инструменты для заточки".
При дополнительной заточке пилы
должны обязательно выдерживаться
углы на режущем зубе.
Угол заточки и передний угол
A Угол заточки
Пильные цепи STIHL затачиваются с
углом заточки 30°. Исключениями
являются пильные цепи для
продольного распила с углом заточки
10°. Пильные цепи для продольного
распила в наименовании имеют X.
B Передний угол
При использовании предписанной
державки напильника и диаметра
напильника правильный передний
угол получается автоматически.
Углы у всех зубьев
пильной цепи
должны быть одинаковыми. При
неодинаковых углах: грубое,
неравномерное движение цепи,
сильный износ – вплоть до разрыва
пильной цепи.
Державка напильника
N Применять державки
напильников
Пильную цепь затачивать вручную
только с применением державки
напильника (специальные
принадлежности, см. таблицу
"Инструменты для заточки"). На
державках напильников нанесены
маркировки для угла заточки.
Применять только специальные
напильники для заточки пильных
цепей! Другие напильники по своей
форме и виду непригодны для
заточки пильных цепей.
Обязательно соблюдать
нижеприведенные углы и
размеры. Неправильная
заточка пильной цепи –
особенно слишком низкие
ограничители глубины – может
привести к повышенной
склонности к обратной отдаче –
опасность травмы!
Обозначение (a) Шаг цепи
Дюйм мм
7 1/4 P 6,35
1 либо 1/4 1/4 6,35
6, P либо PM 3/8 P 9,32
2 либо 325 0.325 8,25
3 либо 3/8 3/8 9,32
4 либо 404 0.404 10,26
689BA027 KN
a
Формы зубьев Угол (°)
AB
Micro =
полудолотообразный зуб,
например, 63 PMC3,
26 RMC3, 36 RMC 30 75
Super = полностью
долотообразный зуб,
например, 63 PS3,
26 RSC, 36 RSC3 30 60
Пильные цепи для
продольного распила,
например, 63 PMX,
36 RMX 10 75
A
B
689BA021 KN
689BA025 KN
