8

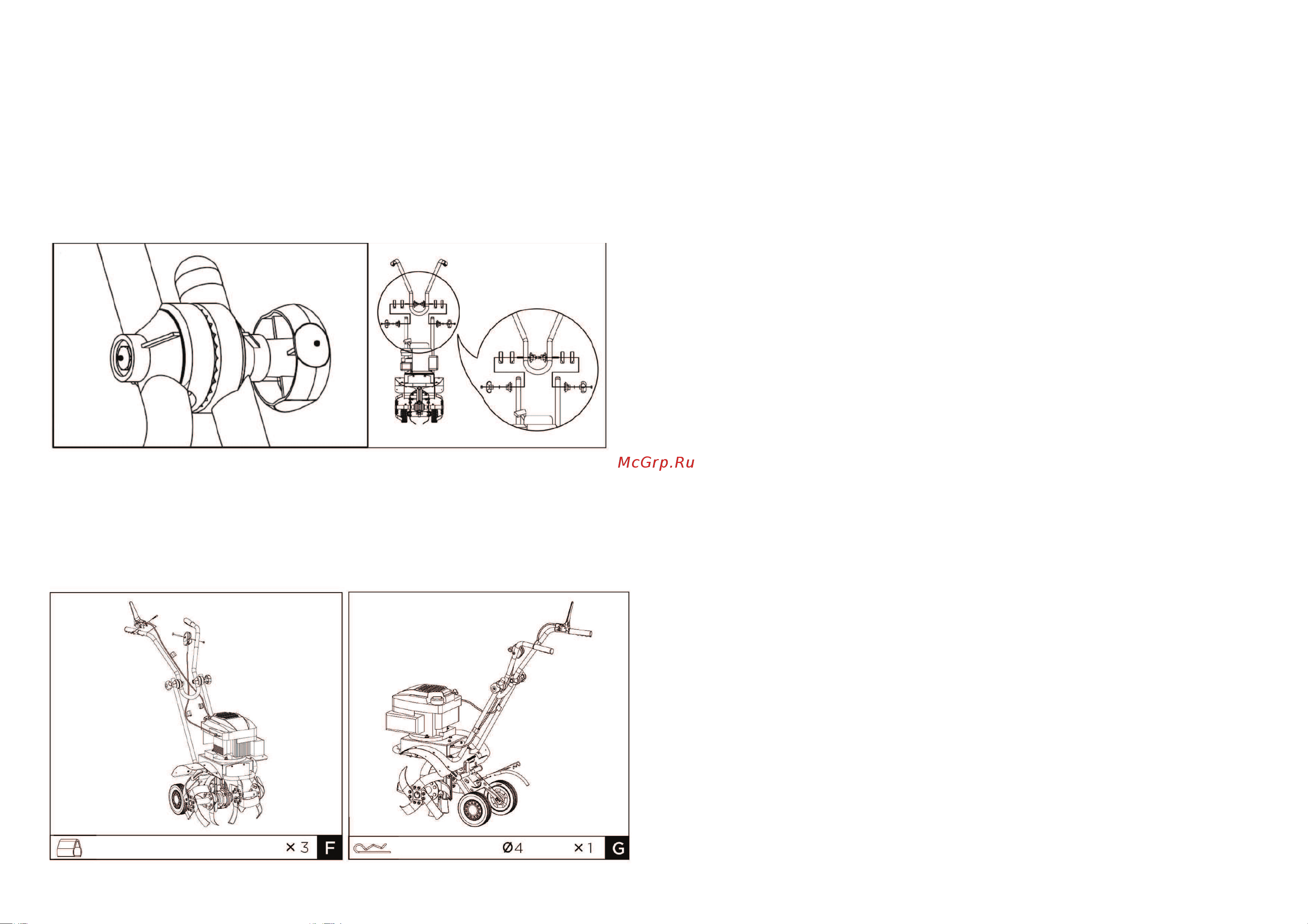

6.4 Установка фрез
Как показано на рис. 7. Надвиньте фрезы на ось мотокультиватора с
обеих сторон. Вставьте крепёжные пальцы диаметром 10×50, вставьте
шпильку крепёжного пальца диаметром 2,5.
6.5 Установка колёс
Как показано на рис. 8. Установите кронштейн на опорный кронштейн
колёс с уже смонтированными колёсами с помощью 2 болтов М10×20 и
гаек. Зафиксируйте конструкцию на штанге основания мотокультиватора.
6.6 Установка рукоятки V - образный (верхних)
Как показано на рис. 9. Зафиксируйте рукоятку двумя винтами крепле-
ния и отрегулируйте по высоте, по росту работающего используя регуля-
торы рукоятки.
6.7 Дроссельная заслонка и сцепление. (рис. 10)
1. Подготовьте тросики дроссельной заслонки и сцепления. Вытя-
ните их по всей длине, убедитесь что они не запутаны.
рис. 10 рис. 11
рис. 9
13
или средства на бензиновой основе для очистки пластиковых частей кор-
пуса, т.к. химикаты могут повредить их.
- Проверьте все ли части на месте и нет ли механических повреждений.
Отремонтируйте либо замените повреждённые части, прочно закрутите
все виты гайки и болты.
- Снимите фрезы. Очистите и протрите маслом ось и фрезы, чтобы
избежать коррозии. Оденьте фрезы обратно на ось.
- При хранении верхние рукоятки должны быть опущены вниз. Для
этого ослабьте регуляторы рукоятки, осторожно опустите верхние руко-
ятки вниз и закрепите регуляторы, при этом не допускайте запутывания
или защемления тросиков.
Внимание! Не храните мотокультиватор, заправленный топливом в
непроветриваемом помещении, где топливные пары могут достигнуть
открытого огня, искр и других источников воспламенения.
8.3 Срок службы мотокультиватора 3 года.
9. Гарантии изготовителя (поставщика)
9.1 Гарантийный срок эксплуатации мотокультиватора - 12 календар-
ных месяцев со дня продажи.
9.2 В случае выхода мотокультиватора из строя в течение гарантийного
срока эксплуатации по вине изготовителя, владелец имеет право на бес-
платный гарантийный ремонт, при соблюдении следующих условий:
- отсутствие механических повреждений;
- отсутствие признаков нарушения требований руководства по эксплу-
атации;
- наличие в руководстве по эксплуатации отметки о продаже и наличие
подписи покупателя;
- соответствие серийного номера мотокультиватора серийному номеру
в гарантийном талоне;
- отсутствие следов неквалифицированного ремонта.
Удовлетворение претензий потребителя с недостатками по вине изгото-
вителя производится в соответствии с законом РФ «О защите прав потре-
бителей».
Адреса гарантийных мастерских:
1) 127282, г. Москва, ул. Полярная, д. 31а т. (495) 796-94-93
2) 141074, г. Королёв, М.О., ул. Пионерская, д.1б т. (495) 513-44-09
3) 140091, г. Дзержинский, М.О., ул. Энергетиков, д. 22, кор. 2 т. (495) 221-66-53
9.3 Безвозмездный ремонт или замена мотокультиватора в течение
гарантийного срока эксплуатации производится при условии соблюдения
потребителем правил эксплуатации и технического обслуживания, хране-
Содержание
- Мотокультиватор 1
- Возможные неисправности возможные неисправности и методы их устранения представлены в таблице ниже 2
- Высота 620 вес брутто нетто кг 46 6 43 6 2
- Габаритные размеры в упаковке мм 2
- Длина 620 2
- Мк 5 5 b s quatin 60 2
- Основные сведения об изделии 1 бензиновый мотокультиватор далее по тексту мотокультиватор предназначен для обработки и вспашки почвы фрезами в садах и на при усадебных участках изготовитель поставщик не отвечает за повреждения вызванные ненадлежащим использованием мотокультиватора риск несёт исключи тельно пользователь использование по назначению предполагает соблюдение инструкций по эксплуатации а также требований по проверке и техническому обслу живанию 1 данная модель предназначена для работы в условиях умеренного климата при относительной влажности не более 80 1 транспортировка инструмента производится в закрытых транспорт ных средствах в соответствии с правилами перевозки грузов действую щих на транспорте данного вида 1 габаритные размеры и вес представлены в таблице ниже 2
- Уважаемый покупатель при покупке бензинового мотокультиватора модели мк 5 5 b s quatin 60 убедитесь что в талоне на гарантийный ремонт проставлены штамп магазина дата продажи и подпись продавца а также указана модель и заводской номер бензинового мотокультиватора перед включением внимательно изучите настоящее руководство по экс плуатации в процессе эксплуатации соблюдайте требования настоящего руководства по эксплуатации чтобы обеспечить оптимальное функциони рование бензинового мотокультиватора и продлить срок его службы комплексное полное техническое обслуживание и ремонт в объёме превышающем перечисленные данным руководством операции должны производится квалифицированным персоналом на специализированных предприятиях установка и необходимое техническое обслуживание производится пользователем и допускается только после изучения дан ного руководства по эксплуатации приобретённый вами бензиновый мотокультиватор может иметь неко торые отличия от настоящего руководства связанные с изменен 2
- Ширина 420 2
- Общий вид общий вид мотокультиватора представлен на рис 1 1 рычаг управления сцепле нием 2 рукоятка v образная верх няя 3 крепление рукоятки пара 4 кронштейн рукояток 5 рычаг фиксации опорного кронштейна колёс 6 регулятор глубины вспашки 7 опорный кронштейн колёс 8 колёса пара 9 фрезы 10 защита ремня 11 рычаг дроссельной заслонки 12 зажим тросика 3
- Рис 1 3
- Технические характеристики основные технические характеристики представлены в таблице 3
