Установка фрез.

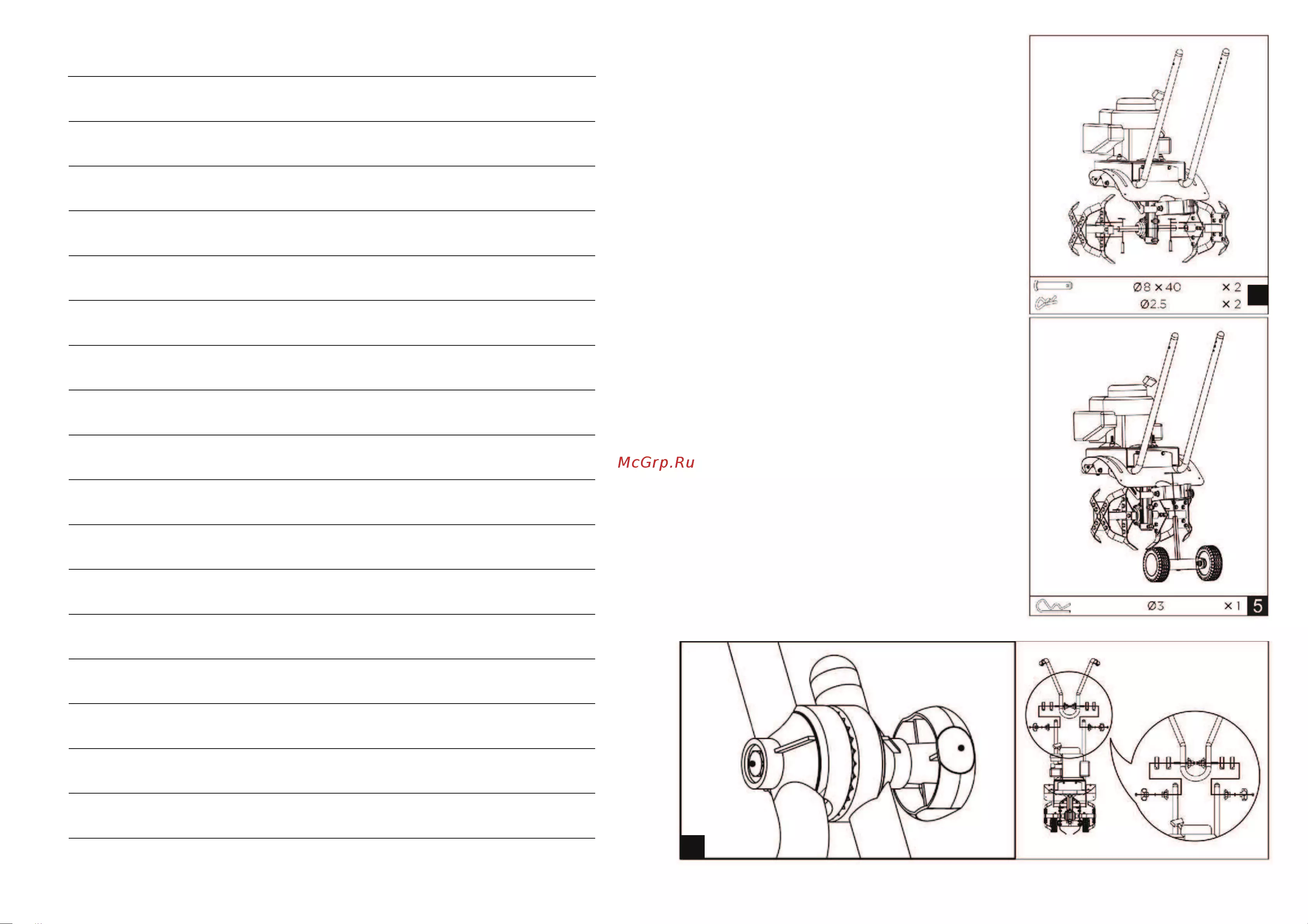

Как показано на рис. 4. Надвиньте фрезы на ось

мотокультиватора с обеих сторон. Вставьте крепёжные

пальцы диаметром 8х40, вставьте шпильку крепёжного

пальца диаметром 2,5.

Установка колёс.

Как показано на рис. 5. Вставьте кронштейн с уже

смонтированными колёсами в отвертие передней части

мотокультиватора и зафиксируйте шпилькой.

Установка рукояток (верхних).

Как показано на рис. 6. Зафиксируйте рукоятки двумя

винтами крепления и отрегулируйте их по высоте, по

росту работающего используя регуляторы рукоятки.

Дроссельная заслонка и сцепление. (рис. 7)

1. Подготовьте тросики дроссельной заслонки и

сцепления. Вытяните их по всей длине, убедитесь что

они не запутаны.

2. Вывинтите болт М6х60 и гайку с места

расположения дроссельной заслонки. Прикрепите

тросик дроссельной заслонки на левой стороне верхней

рукоятки и убедитесь, что он находится с внешней

стороны.

3. Вывинтите болт М6х40 с места расположения

рычага сцепления. Прикрепите тросик рычага

управления сцеплением на правую сторону верхней

рукоятки и убедитесь что рычаг находится на вершине

ручки.

4. Используйте два специальных зажима, чтобы

прикрепить тросики от рычага сцепления и дроссельной

заслонки к основаниям рукоятки.

5. Закрепите тросик дроссельной заслонки на

двигателе с помощью хомутов. Это предотвратит

затягивание тросика в двигатель во время работы.
