10. УСТРОЙСТВО МОТОКОСИЛКИ

Общий вид мотокосилки представлен на рис. 1. Конструкция режущих дисков и привода

приведена на рис. 2. На рис. 3 показана конструкция редуктора-адаптера.

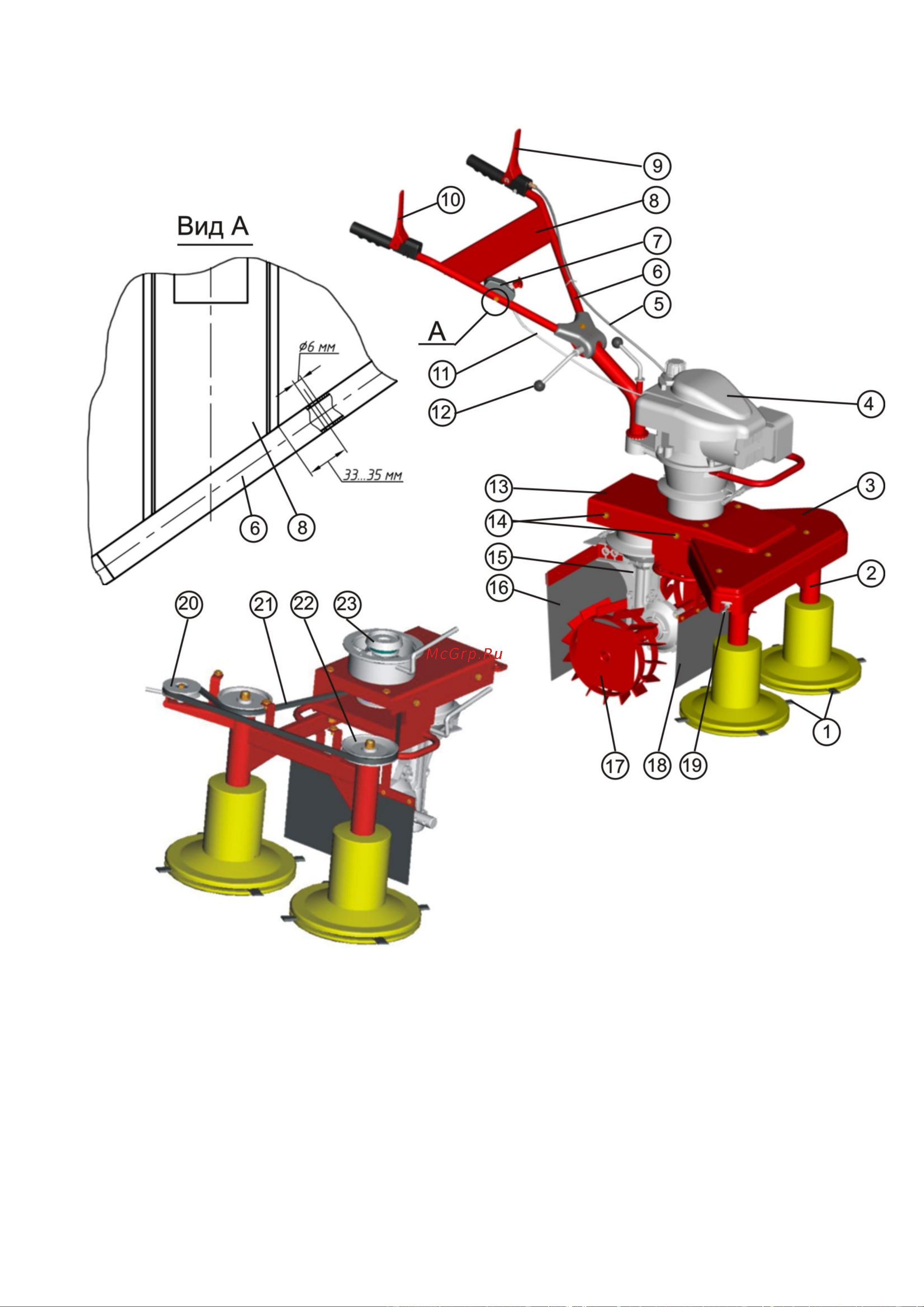

Рис. 1. Мотокосилка модели МКС-1.

1 - нож; 2 - агрегат режущий; 3 - закрытие переднее; 4 - двигатель; 5 - трос сцепления

привода грунтозацепов; 6 - руль; 7 - рычаг управления дросселем; 8 - перемычка руля;

9 - рычаг сцепления привода грунтозацепов; 10 - рычаг сцепления привода режущего

агрегата; 11 - трос дросселя; 12 - рычаг регулировки высоты руля; 13 - редуктор-адаптер;

14 - болт; 15 - редуктор червячный; 16 - фартук защитный; 17 - грунтозацепы; 18 - фартук

защитный; 19 - натяжка шкива; 20 - шкив натяжной; 21 - ремень привода режущего

агрегата; 22 - шкив ведомый; 23 - конус ведомый.
