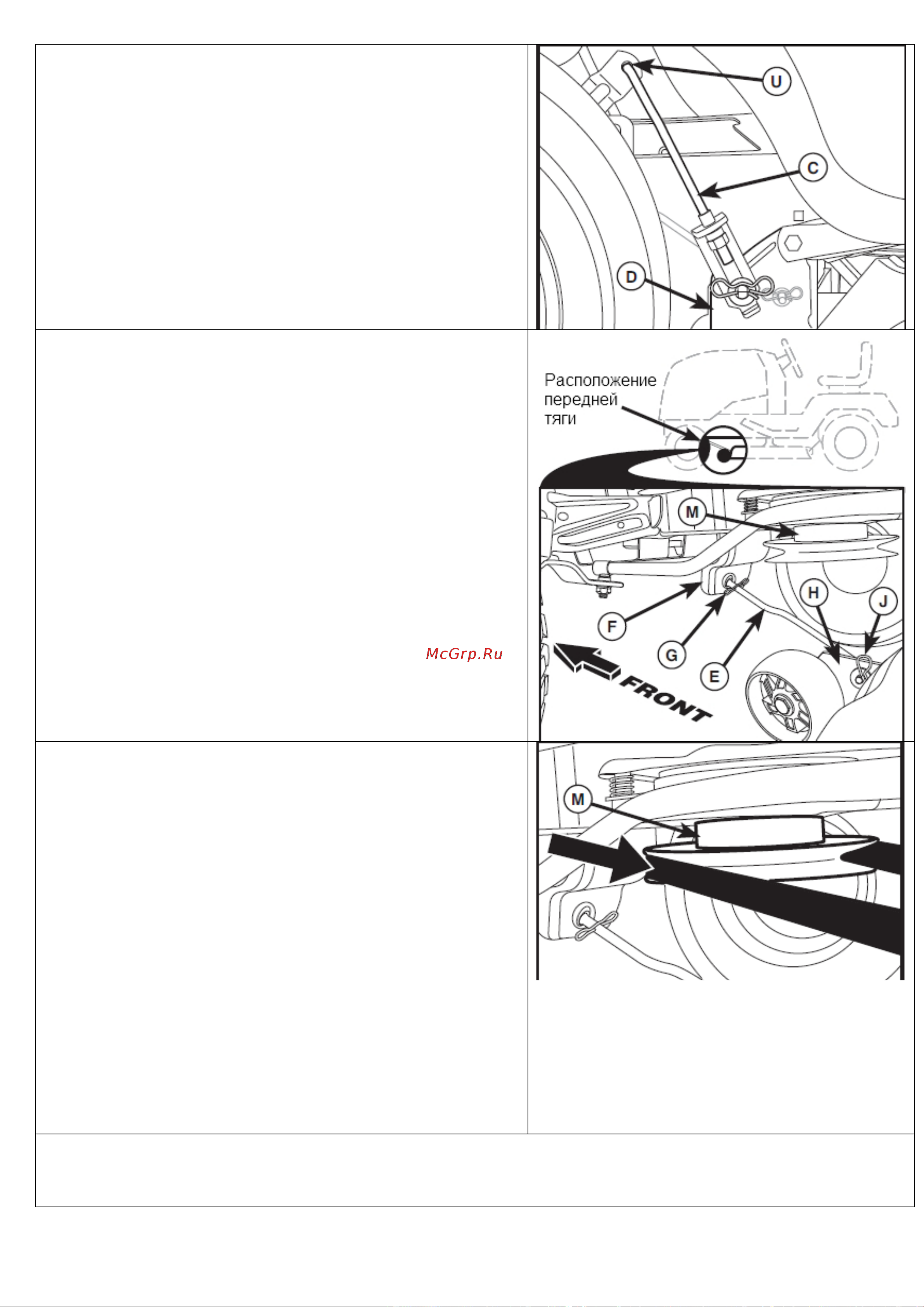

7. ПРИСОЕДЕНИТЕ ЗАДНИЕ ПОДЪЕМНЫЕ ТЯГИ (С)

 Установите конец задней подъемной тяги (С) в

отверстие (U) в подъемном вращающемся рычаге и

поверните тягу в направлении к деке.

 Поднимите задний угол деки и поместите прорезь,

расположенную в тяге, на штырь заднего кронштейна

деки (D) и зафиксируйте большой шайбой и большим

пружинным фиксатором.

 Повторите действие на противоположной стороне.

8. ПРИСОЕДИНИТЕ ПЕРЕДНЮЮ ТЯГУ (E)

 Поверните рулевое колесо для прямого движения

трактора.

 Спереди трактора установите конец передней тяги (Е)

в отверстие на переднем кронштейне подвески деки

трактора (F).

 Перейдите к левой стороне деки и установите большой

пружинный фиксатор (G) в отверстие передней тяги

(Е) позади переднего кронштейна подвески деки.

 Установите другой конец передней тяги (Е) в

отверстие переднего кронштейна деки (Н) и

зафиксируйте шайбой и малым пружинным

фиксатором (J).

9. УСТАНОВИТЕ РЕМЕНЬ на ШКИВ МУФТЫ

СЦЕПЛЕНИЯ

 Отсоедините тягу натяжения ремня (К) от

фиксирующего кронштейна (L).

 Установите ремень на шкив муфты сцепления (М).

ВАЖНО: Убедитесь в том, что ремень правильно

расположен во всех канавках шкивов деки и проходит под

крышками шпинделей.

 Защелкните тягу натяжения ремня (К) на

фиксирующем кронштейне (L).

ВНИМАНИЕ: Тяга натяжителя ремня находиться под

нагрузкой. Крепко удерживайте и медленно вводите в

зацепление.

 Переведите рычаг подъема рабочей насадки в

наивысшее положение деки.

 До эксплуатации при необходимости отрегулируйте

высоту колесиков деки, как описано в разделе

Эксплуатация.

УСТАНОВКА ПРИВОДНОГО РЕМНЯ ТРАНСМИССИИ

Следуйте процедурам, описанным в разделе ЗАМЕНА ПРИВОДНОГО РЕМНЯ ТРАНСМИССИ.
