10
11. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Производитель гарантирует надёжную
работу ручных электрических машин при
соблюдении условий хранения, правиль-
ности монтажа, соблюдении правил экс-
плуатации и обслуживания, указанных в
руководстве по эксплуатации.
Гарантийный срок – 12 месяцев с даты
продажи через розничную торговую сеть.
Срок службы – 5 лет.
Гарантия распространяется только на
производственные дефекты, выявленные
в процессе эксплуатации ручной
элект-
рической машины в период гарантийного
срока. Настоящая гарантия в случае вы-
явления недостатков товара не связан-
ных с нарушением правил использования,
хранения или транспортировки товара,
действий третьих лиц или непреодоли-
мой силы, даёт право на безвозмездное
устранение выявленных недостатков в
течение установленного гарантийного
срока.
В гарантийный ремонт принимает-
ся ручная электрическая машина при
обязательном наличии правильно и
полностью оформленного и заполнен-
ного гарантийного талона установлен-
ного образца на представленную для
ремонта машину со штампом торговой
организации и подписью покупателя.
Ручная электрическая машина в ре-
монт должна сдаваться чистой, в
комплекте с принадлежностями.
1. Настоящие гарантийные обязатель-
ства не распространяются на следую-
щие случаи:
На недостатки ручной электрической
машины, если такие недостатки стали
следствием нарушения правил исполь-
зования, хранения или транспортировки
товара, действий третьих лиц или непре-
одолимой силы. В частности, под наруше-
нием правил использования, хранения и
транспортировки подразумевается нару-
шение правил и условий эксплуатации и
хранения ручной электрической машины,
а
так же несоблюдения запретов уста-
новленных настоящим «Руководством».
Например, при попадании внутрь руч-
ной электрической машины посторонних
предметов, жидкостей, при механическом
повреждении корпуса и шнура питания
ручной электрической машины, при пере-
грузке или заклинивании двигателя (одно-
временный выход из строя ротора и ста-
тора, обеих обмоток статора) а так же
в
других случаях возникновения недостат-
ков, если такие недостатки стали следс-
твием вышеуказанных нарушений..
2. Настоящие гарантийные обязатель-
ства не распространяются на следую-
щие комплектующие и составные де-
тали ручных электрических машин:
- патроны сверлильные и ключи к ним;
дополнительные рукоятки; ограничители
глубины сверления; защитные кожухи,
экраны и элементы их крепления; парал
-
лельные и направляющие упоры и дета-
ли их крепления; съёмные переходники
и адаптеры; цанги и гайки их крепления;
подошвы плоскошлифовальных, эксцент-
риковых и ленточных машин; фильтры и
детали съёмных пылесборников; фланцы
и гайки крепления оснастки; регулировоч-
ные ключи и отвёртки; сменные сопла;
шаблоны- дыроколы; пластиковые кейсы
и упаковочные картонные коробки;
- угольные щетки, сальники, резиновые
уплотнения, приводные ремни, шнуры
питания (в случае повреждения изоляции
подлежат обязательной замене без согла-
сия владельца,- услуга платная). Замена
указанных комплектующих и составных
частей ручных электрических машин осу-
ществляется платно.
3. Настоящие гарантийные обязатель-
ства не распространяются на оснастку
(сменные принадлежности) входящие
в комплектацию или устанавливаемые
пользователем ручных электричес-
ких машин. Например: свёрла; коронки
и адаптеры к ним; буры; зубила и пики;
пильные полотна и ленты; пильные диски;
фрезы; ножи; держатели и адаптеры для
вставок (битов); вставки (биты); алмазные
и абразивные заточные, отрезные и шли-
фовальные диски; шлифовальные ленты,
листы и круги, щётки и прочая сменная
оснастка.
7
удлинительный кабелей.

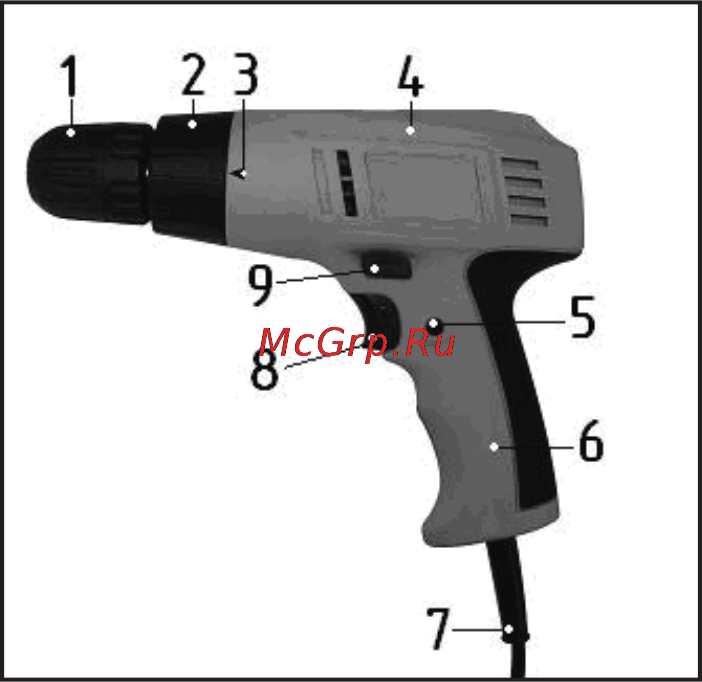

6. УСТРОЙСТВО МАШИНЫ (Рис.2)
1. Патрон сверлильный
2. Кольцо регулировки момента
3. Указатель
4. Корпус
5. Кнопка блокировки выключателя
6. Рукоятка
7. Кабель питания
8. Выключатель
9. Переключатель направления вращения
шпинделя (реверс)
ЗАПРЕЩАЕТСЯ производить измене-
ние направления вращения шпинделя
переключателем реверса (9) при нажа-
том выключателе (8) и вращающемся
шпинделе.
7. ПОДГОТОВКА К РАБОТЕ
И РЕГУЛИРОВКА (Рис.2)
7.1. Установка инструмента или
оснастки
в сверлильный патрон.
7.1.1. Проведите внешний осмотр инстру-
мента. Убедитесь в надежности крепле-
ния патрона (1) и отсутствии внутри него
стружки и строительного мусора.
7.1.2. Удерживая одной рукой заднюю
муфту патрона (1), другой рукой повер-
ните переднюю муфту против часовой
стрелки. Вращая переднюю муфту патро-
на (1), разведите кулачки на расстояние,
необходимое для установки оснастки.
Вращая переднюю муфту до упора по
часовой стрелке, зажмите оснастку в па-
троне (1).
8. ПОРЯДОК РАБОТЫ
МАШИНОЙ (Рис.2)
8.1. Сверление.
8.1.1. Установите сверло в патрон (1) со-
гласно разделу 7.1.
8.1.2. Установите переключатель ревер-
са (9) в положение «правое» (на корпусе
рядом с переключателем нанесена буква
R).
8.1.3. Вращая кольцо регулировки момен-
та (2), совместите пиктограмму «сверло»
с указателем (3) на корпусе (4) машины.
8.1.4. Плавно нажимая выключатель (8),
установите необходимую частоту враще-
ния шпинделя машины. При необходимо-
сти, удерживая нажатой клавишу выклю-
чателя (8), нажмите кнопку блокировки
(5). Клавиша выключателя (8) останется
зафиксированной во включенном поло-
жении. Для разблокировки выключателя
(8) коротко нажмите на клавишу выклю-
чателя (8).
8.1.5. Приведите сверло в контакт с обра-
батываемой заготовкой.
8.1.6. Произведите сверление, установив
необходимую частоту вращения шпинде-
ля и усилие подачи.
8.2. Работа с крепёжной оснасткой.
8.2.1. Установите в патрон (1) оснастку,
соответствующую по размеру приводу ис-
пользуемого крепежа.
8.2.2. Установите переключатель реверса
(9) в положение «правое» для завинчива-
ния (на корпусе рядом с переключателем
нанесена буква R) или «левое» для от-
винчивания (на корпусе рядом с переклю-
чателем нанесена буква L)
8.2.3. Вращая кольцо регулировки момен-
та (2), совместите пиктограмму «номера
ступени» с указателем (3) на корпусе (4)
машины. Рекомендуется опытным путем
на обрезках материала подобрать наибо-
лее оптимальный момент завинчивания
крепежа.
8.2.3. Приведите оснастку в контакт с
приводом крепежа.
8.2.4. Плавно нажимая на выключатель
Рис. 2
