46 | Поиск и устранение неисправностей

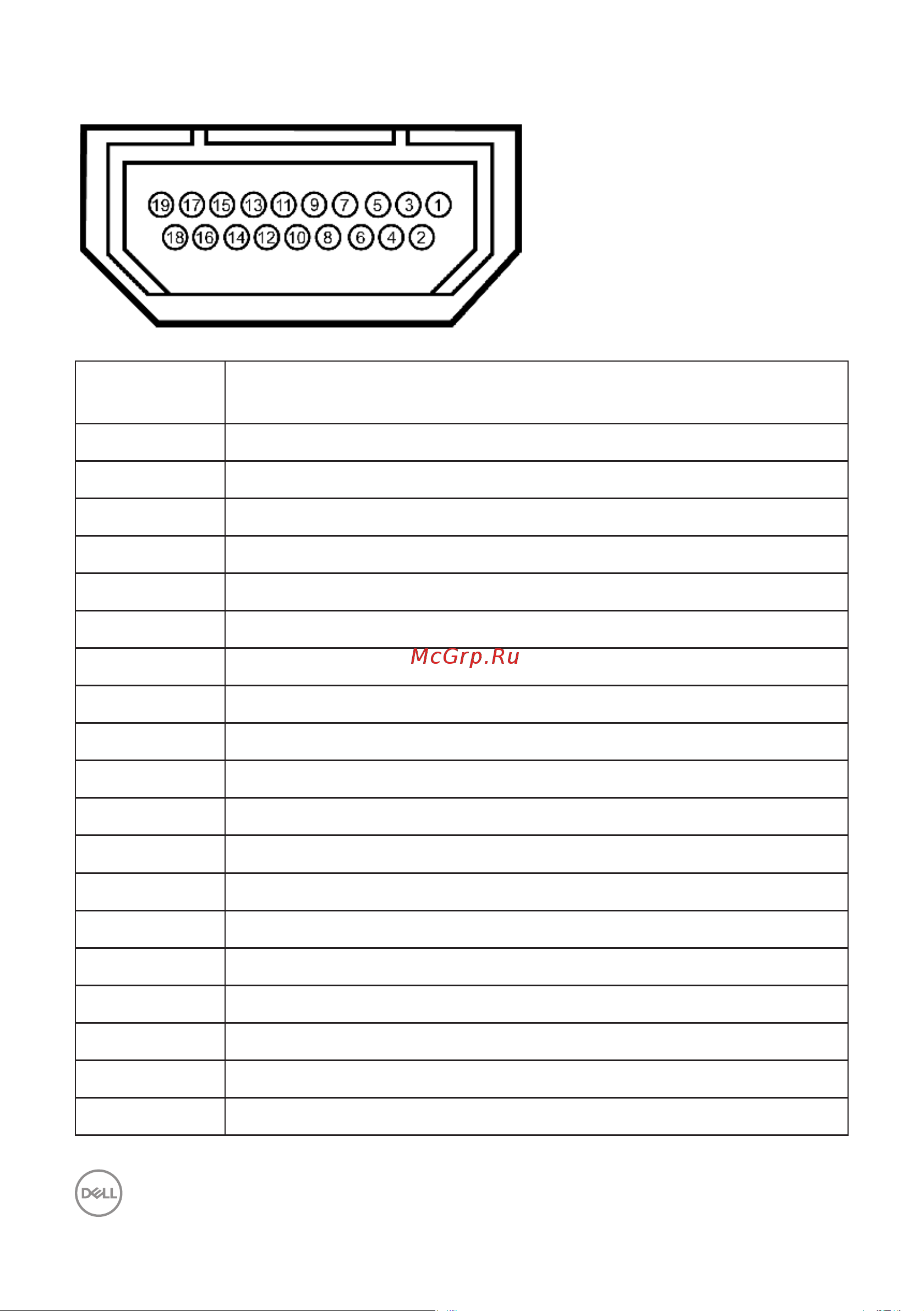

Разъем HDMI
Номер
контакта
19-контактная сторона подключенного сигнального
кабеля
1 T.M.D.S. Data 2-
2 T.M.D.S. Data 2 Shield
3 T.M.D.S. Data 2+
4 T.M.D.S. Data 1+
5 T.M.D.S. Data 1 Shield
6 T.M.D.S. Data 1-
7 T.M.D.S. Data 0+
8 T.M.D.S. Data 0 Shield
9 T.M.D.S. Data 0-
10 T.M.D.S. Clock +
11 T.M.D.S. Clock Shield
12 T.M.D.S. Clock -
13 CEC
14 Зарезервирован (N.C. на устройстве)
15 SCL
16 SDA
17 Земля DDC/CEC
18 Питание +5 В
19 Обнаружение активного соединения
