МОНТАЖ НА СТЕНУ

Замерьте расстояние на стене для монтажа вы-

тяжки. Высверлите два отверстия диаметром 8 мм,

как показано на рисунке 1. Следует удостовериться,

что анкера и шурупы, входящие в комплект постав-

ки, подходят для того типа стены, на которую будет

смонтирована вытяжка. Установите анкера, завин-

тите шурупы. Снимите с вытяжки защитную пленку,

затем установите вытяжку на шурупы.

На задней панели вытяжки предусмотрены 2 от-

верстия диаметром 6 мм. Зафиксируйте вытяжку на

стене защитными винтами, используя эти отверстия.

Установите сверху вытяжки фланец.

МОНТАЖ ПОД НАВЕСНОЙ ШКАФ

ВНИМАНИЕ!

Воздуховодное отверстие необходимо высверлить

в нижней части шкафа. Второе отверстие может

быть как в верхней части шкафа, так и в его задней

стенке, в зависимости от того, как Вы запланиро-

вали воздухоотведение. Для отведения воздуха Вы

также можете использовать любые доступные типы

трубы, как жесткой конструкции, так и мягкой.

Замерьте расстояние на дне шкафа для монтажа

вытяжки.

Высверлите четыре отверстия диаметром 6 мм,

как показано на рисунке 2. Установите на вытяжку

фланец. Снимите с вытяжки защитную пленку, за-

тем привинтите вытяжку к шкафу.

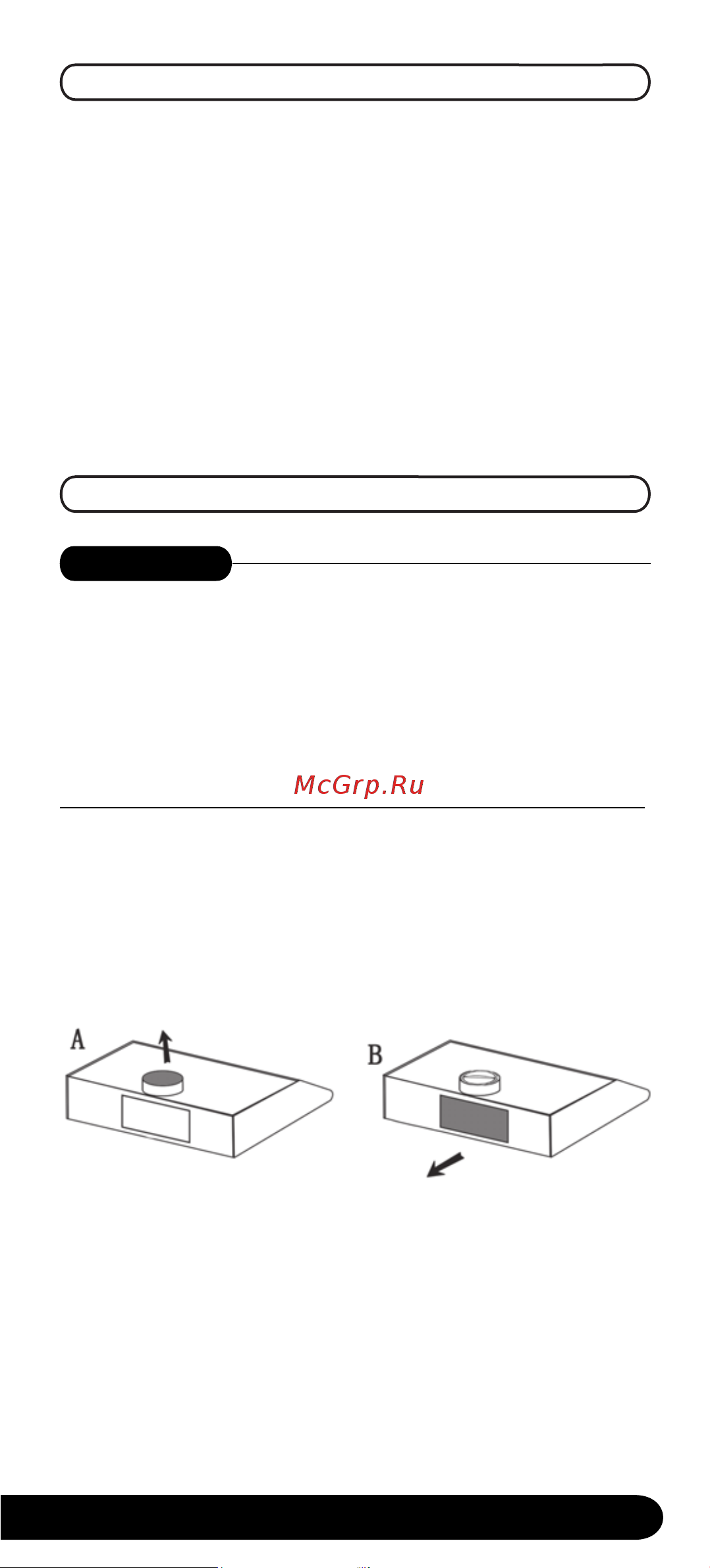

Оба способа установки вытяжки допускают воздухо-

отведение через задний воздуховод. Перед установ-

кой вытяжки удалите с заднего отверстия защитную

панель предустановленную на заводе. В таком слу-

чае вытяжное отверстие на стене должно находиться

точно напротив воздуховодного отверстия вытяжки,

фланец не устанавливается (задний воздухоотвод

прямоугольной формы), а на верхний воздухоотвод

устанавливается заглушка. Допустимо также ис-
