Вытяжка предназначена для выведения запахов и паров из кухонного помещения. Воздух надо

отвести наружу непосредственно в атмосферу или через вентиляционные каналы (за исключением

высотных домов).

1. Потолок должен выдерживать как минимум 40кг веса, толщина потолка должна быть ≧30MM,

см. фото 2, просверлите 1*170mm круглую дырочку в потолке.

2. Согласно расстояниям дырочек на подвесном брусе, просверлите 12 дырочек в потолке (см.

рис 2), и используйте 12шт больших плоских винтов ST6*40mm для фиксации подвесного бруса

к потолку, а затем используйте 8штук M4*10 винтов и M4 гаек с уплотняющей прокладкой для

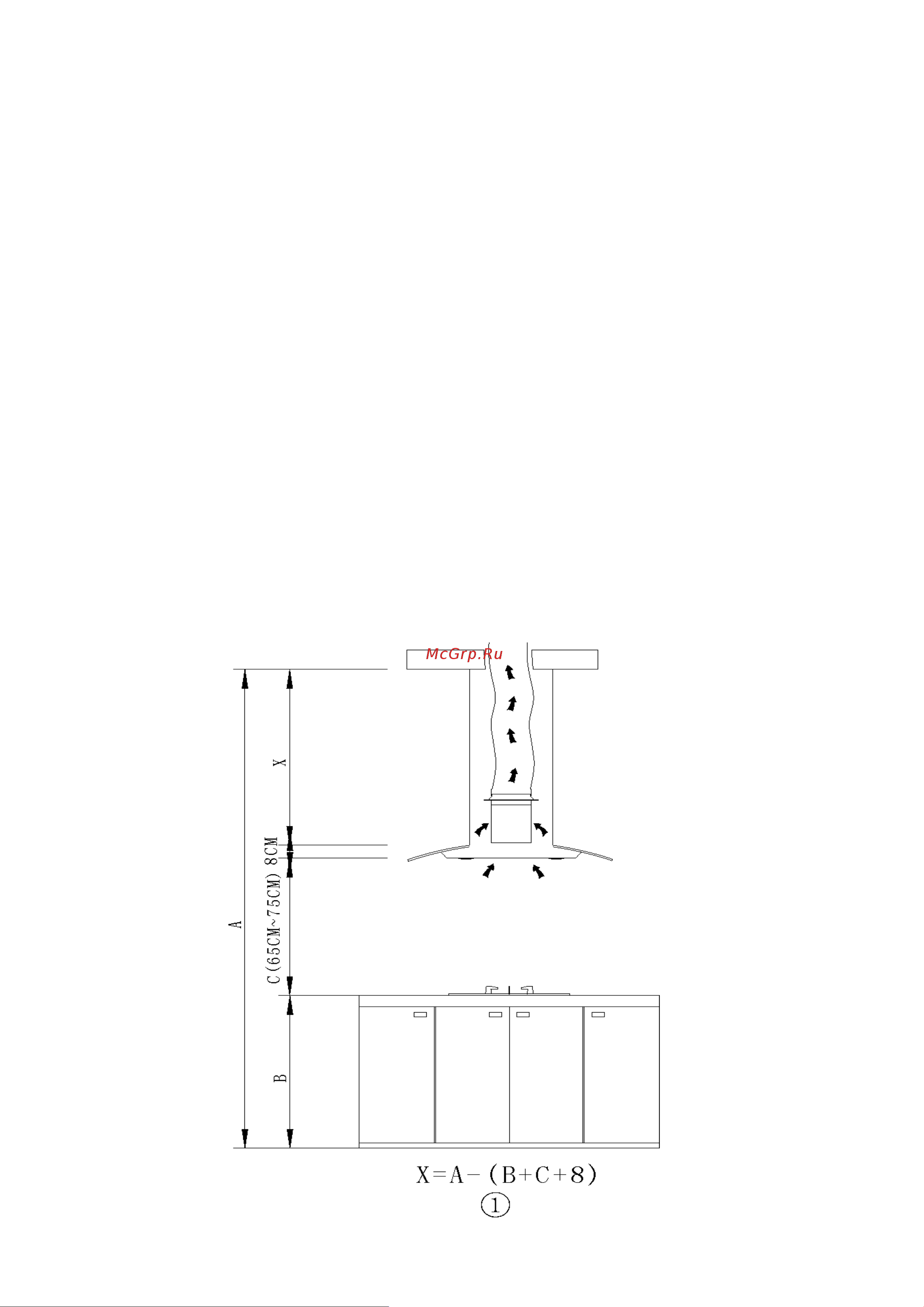

присоединения стального уголка к подвесному брусу (см. рис.1), посчитав длину стального

уголка, и 16штук M4*10 больших плоских винтов и M4 гаек с уплотняющей прокладкой для

соединения двух стальных уголков (длина перекрытия уголка должна быть не менее 100MM)

3. Вытяните одну сторону гофры через отверстие170MM, см рис. 3.

4. Используйте 4шт ST4*8 больших плоских винтов для присоединения внутреннего кожуха к

подвесному брусу, затем поместите внешний кожух и с помощью двух крюков присоедините

внешний кожух, см. рис. 4.

5. Для установки выхода используйте 4шт ST4*8 больших плоских винтов, см. рис.5.

6. Поправьте 4 винта на стекле, зафиксировав стекло плотнее к вытяжке, см. рис. 6.

7. Зафиксируйте прямо вытяжку, используйте 16штук M4*10 больших плоских винтов для

присоединения корпуса вытяжки к уголку, см рис 7.

8. Протяните гофр-трубу через выход, вытяжка установлена, см. рис. 9.
