14 7

5 Устройство морозильника

5.1 Основные узлы и детали морозильника показаны на рисунках 1, 1а, 1б.

5.2 Морозильник выпускается с электрозащитой класса «0» – без устройства

для заземления или класса «1» – с устройством для заземления (рисунок 2).

5.3 На лицевой поверхности столешницы установлен блок сигнализации и

управления, в конструкцию которого входят:

– выключатель клавишный – переключатель режимов замораживания и хра-

нения с индикаторами трех цветов свечения: красного (аварийный режим), жел-

того (режим замораживания), зеленого (режим хранения).

5.4 Температурный режим устанавливается ручкой датчика-реле темпера-

туры. Установка ручки в положение, гарантирующее обеспечение технических

параметров выполняется изготовителем.

5.5 В морозильнике предусмотрена возможность перенавески двери на ле-

востороннее открывание. Операция по перенавеске двери выполняется механи-

ком ремонтной организации за дополнительную плату.

6 Подготовка к работе

6.1 Перед пользованием морозильником необходимо выполнить следующие

работы:

– морозильник освободить от упаковочного материала;

– установить морозильник вдали от источников тепла (кухонных плит, ду-

ховок, каминов), в хорошо проветриваемом месте. Не допускайте воздействия

прямых солнечных лучей. Следите, чтобы во время эксплуатации доступ воз-

духа к отверстиям для вентиляции не был перекрыт и затруднен;

– для самопроизвольного закрывания двери следует незначительно накло-

нить морозильник от 3 до 5 мм в сторону конденсатора (за счет регулировки

опор). Для хорошей работы морозильника важно, чтобы он находился на ровной

плоскости. После установки морозильника на место регулируйте его положение;

– вымыть, протереть и проветрить морозильник согласно разделу «Техниче-

ское обслуживание»;

– внесенный с мороза морозильник можно включать в работу только через

6 часов выдержки при комнатной температуре.

6.2 Перед включением морозильника в сеть необходимо убедиться в соответ-

ствии напряжения, указанного на табличке на задней стенке морозильника, на-

пряжению сети. Сетевой шнур после подключения к розетке должен находиться

в свободном состоянии.

К1 – датчик-реле температуры; К2 – пускозащитное реле; К3 – блок сигнали-

зации и управления; М – компрессор; Ш – шкаф; С – конденсатор; – заземле-

ние для морозильников с защитой класса 1

Примечание – Допускается отсутствие на изделии конденсатора С.

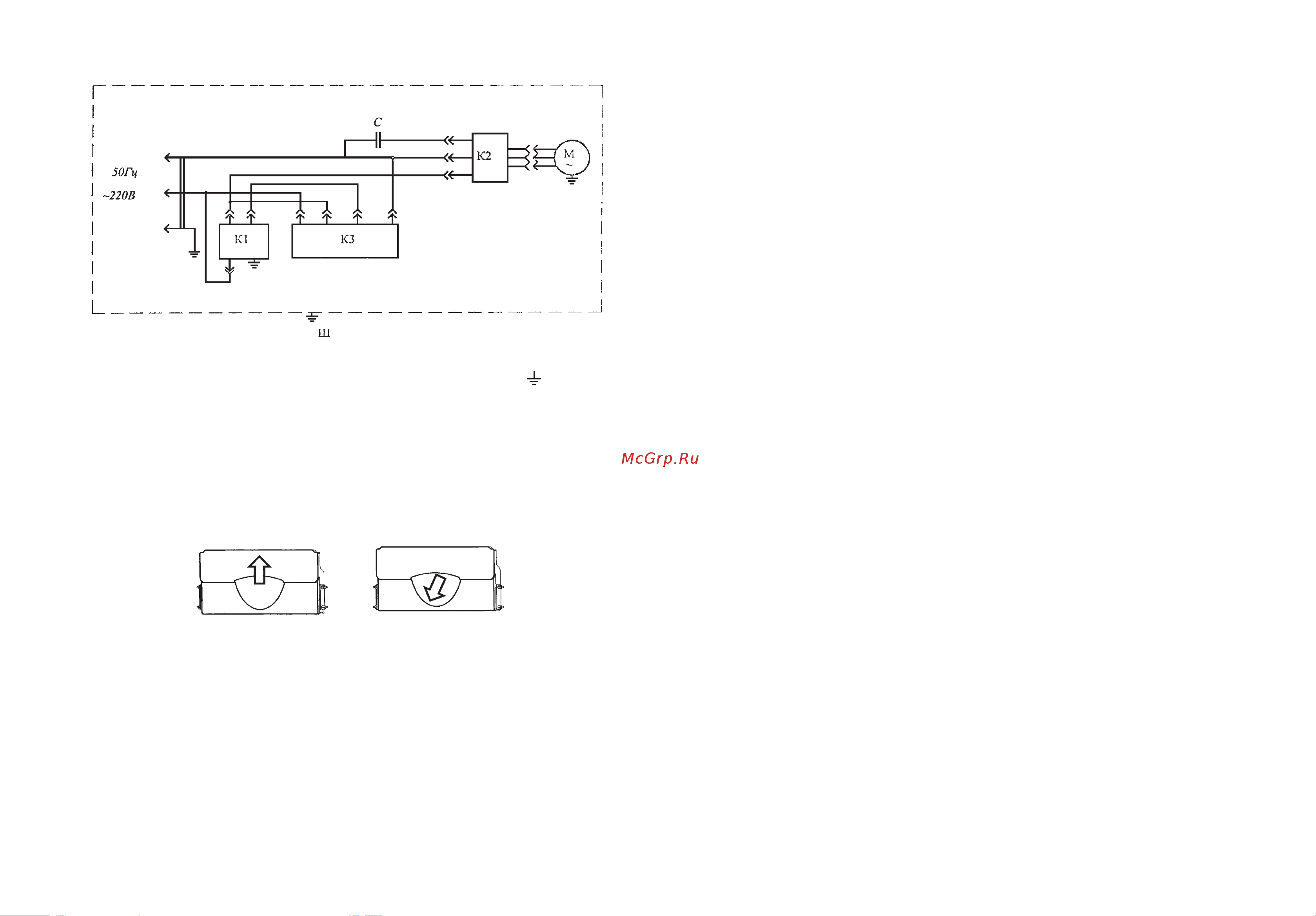

Рисунок 2 – Схема электрическая соединений

Рисунок 3 – Открывание панели-шторки
