высококачественным полимерным покрытием.

Внутри корпуса расположен высокоэффективный Х-образный алюминиевый

электронагреватель, который нагревает воздух, поступающий в конвектор

через отверстия в нижней части корпуса.

Нагретый воздух поднимается вверх и поступает в помещение через

решетку Органы управления (регулятор Вкл./Выкл. и терморегулятор)

расположены на наружной поверхности блока управления

Крепление к стене осуществляется с помощью настенного кронштейна

Подключение к электросети осуществляется с помощью шнура питания с

сетевой вилкой.

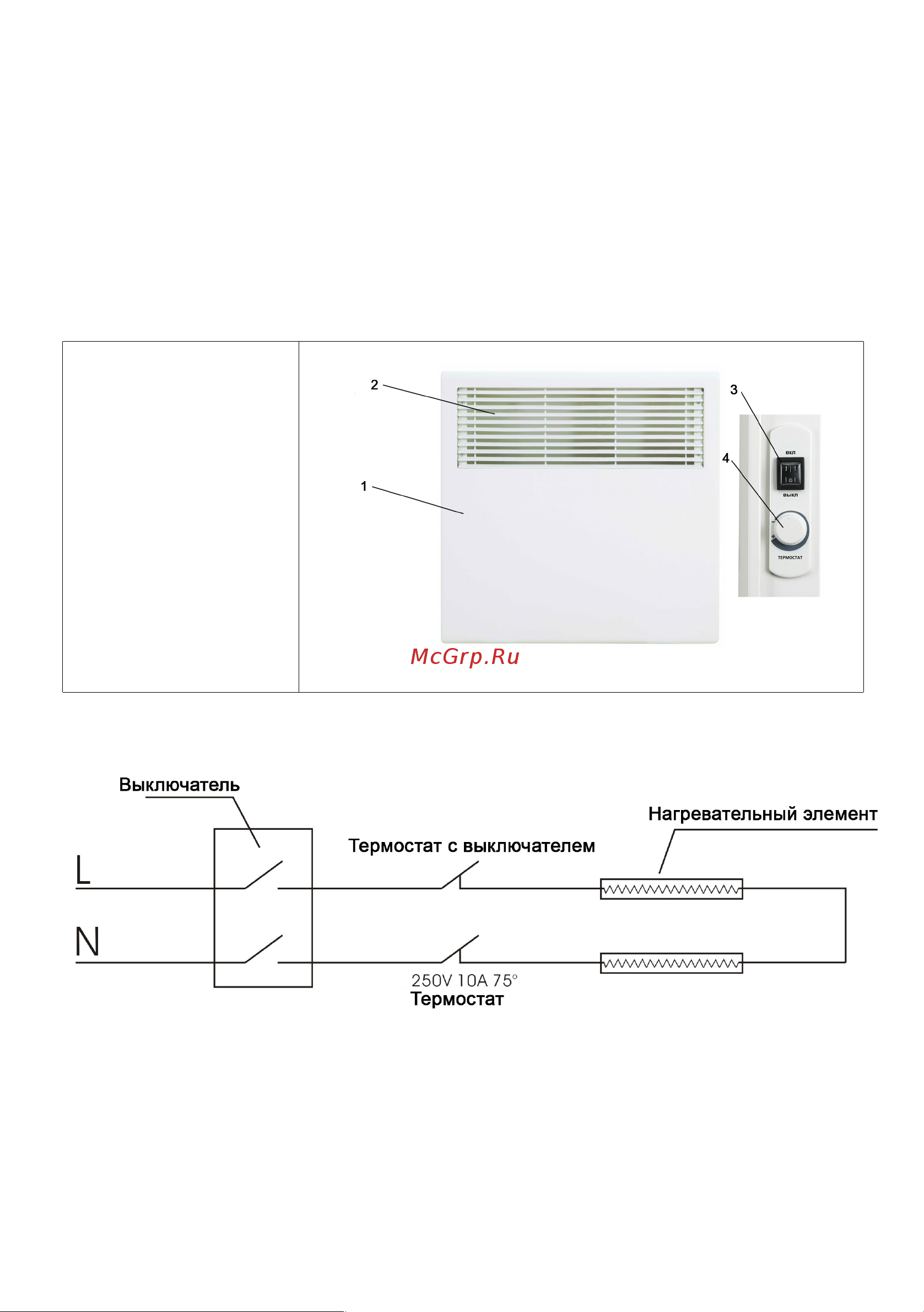

См. описание основных частей конвектора на Рис.1

1 – корпус;

2 – решетка;

3 – выключатель

Вкл./Выкл.;

4 – терморегулятор;

Рис.1

См. электрическую схему конвектора на Рис.2

Рис. 2

Конвектор имеет встроенную защиту от перегрева. При увеличении

температуры выходящего воздуха выше нормального значения

автоматический термопредохранитель отключает электронагреватель,

исключая вероятность возникновения пожара и выхода из строя самого

изделия.

Перегрев может наступить от следующих причин:
