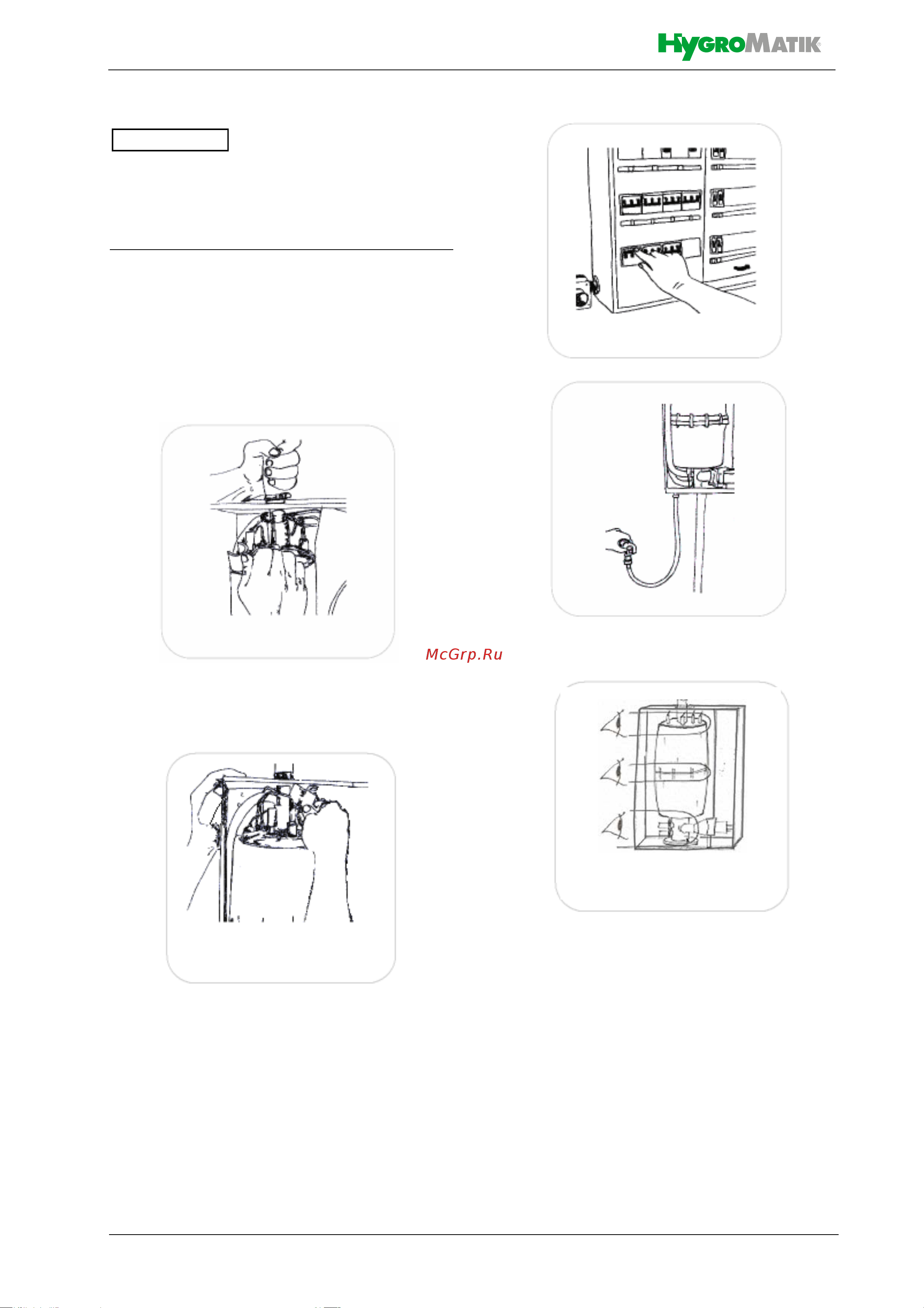

Страница 37
Проверьте, нет ли признаков коррозии на под-
ключении для электродов, при необходимости
замените. Штекеры должны плотно и до упора
сидеть на штифтах электродов.
» Снова установите шланг электромаг-
нитного клапана Super Flush (при
наличии) с нижней стороны парового
цилиндра.
» Снова установите на устройство кол-
пак.
ȼɇɂɆȺɇɂȿ
установите переходник
парового шланга на цилиндр
зафиксируйте переходник паро-
вого шланга с помощью скобы
включите магистральный
предохранитель
откройте подвод воды
проверьте герметичность
(по зонам)
