установите внешний стальной кожух.

5. См. рис 5, установите гофр-трубу

6. См. рис. 6, через отверстие 170мм вытяните одну сторону гофр-трубы из комнаты, и в то же

самое время спрячьте внутренний кожух.

7. Используйте 6штук M4*10 винтов для присоединения всего кожуха к подвесному брусу, см рис

8. Вытяните внутренний кожух, используйте 3шт St3x8 винтов для присоединения внутреннего

кожуха к подвесному брусу, см. рис. 8.

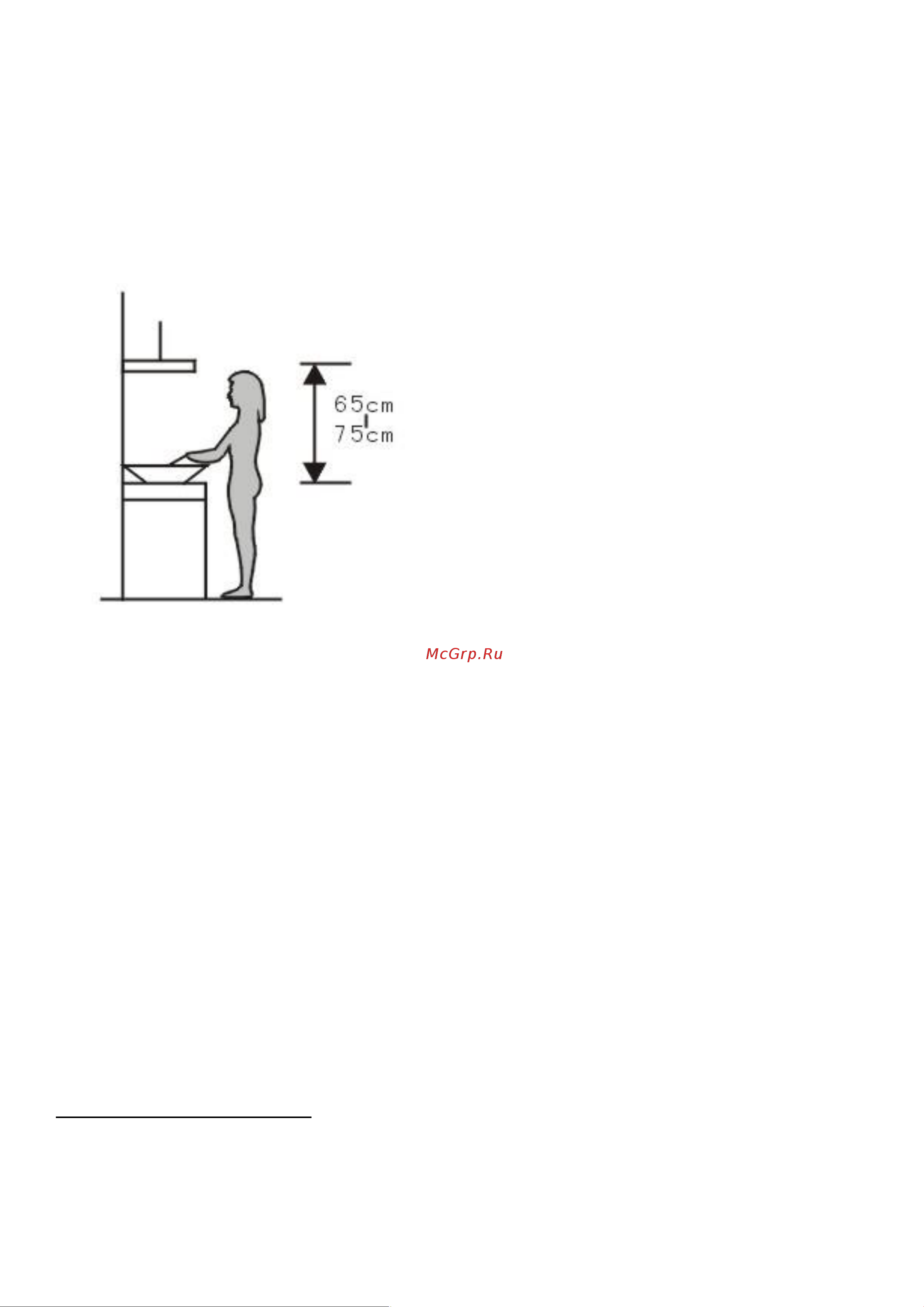

- Кухонная вытяжка с целью правильной работы должна устанавливаться мин. 65 см над

электрической кухонной плитой и мин. 75 см над газовой и газово-электрической плитой.

Вытяжка предназначена для выведения запахов и паров из кухонного помещения. Воздух надо

отвести наружу непосредственно в атмосферу или через вентиляционные каналы (за исключением

высотных домов). В вытяжке установлены две лампочки мощностью в 40 Вт. Не надо употреблять

лампочки мощностью выше 60 Вт, потому что это может привести к перегреву элементов вытяжки.

Общие указания: Перед монтажом, пожалуйста, проверьте напряжение(V) и частоту (Hz)

соответствие их параметрам, которые находятся на табличке номинальной. Номинальная табличка

находится внутри вытяжки.

Технические данные:

Номинальное напряжение - 230 V — 50 Hz

Мощность мотора - 350 Вт

Мощность лампочек - Галоген 2 х 20Вт

Производительность - 1050 м3/ч

Диаметр воздуховода - 150 мм

Корпус вытяжки изготовлен из стального листа, покрытого порошковым лаком либо из

нержавеющего стального листа (INOX).

5. Выведение воздуха наружу

Кухонная вытяжка подключается к вентиляционным каналам с помощью металлических гофр-труб

диаметром 150 мм. Нельзя выводить воздух через вентиляционные каналы, которые предназначены

для вытягивания дыма и продуктов горения из оборудования, которое работает на газе или другом

топливе. Гофратруба в комплект поставки кухонных вытяжек не входят и должна приобретаться

отдельно, исходя из расстояния от выходного отверстия до отверстия вентиляционного канала
