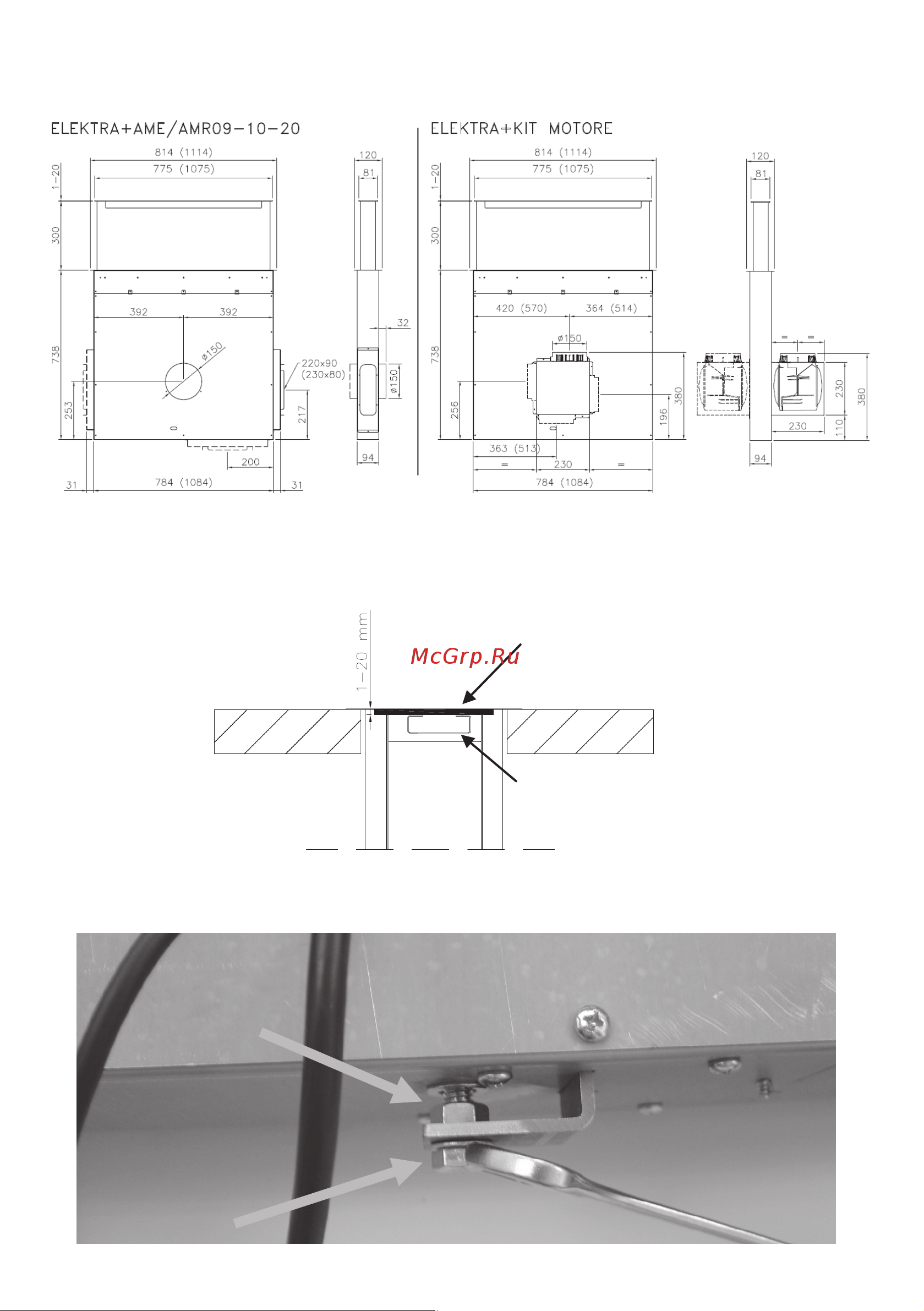

Nella cappa da piano è possibile collegare sulla parte frontale o posteriore un tubo diametro 150.
Lateralmente invece è possibile il collegamento di un tubo 220X90 o 230x80 su ambo i lati (Fig. 1).
Per quanto riguarda la regolazione in altezza della parte mobile della cappa, fare riferimento alla
Fig . 2.
In base allo spessore del coperchio, è possibile una regolazione di 20mm.
Questa regolazione è possibile agendo sui due dadi che fissano il perno centrale dell’attuatore Fig. 3
Fig. 2
Fig. 1
Fig. 3
COPERCHIO
SUPPORTO
