Руководство по эксплуатации автоматической машины сухой чистки ЛВХ-12

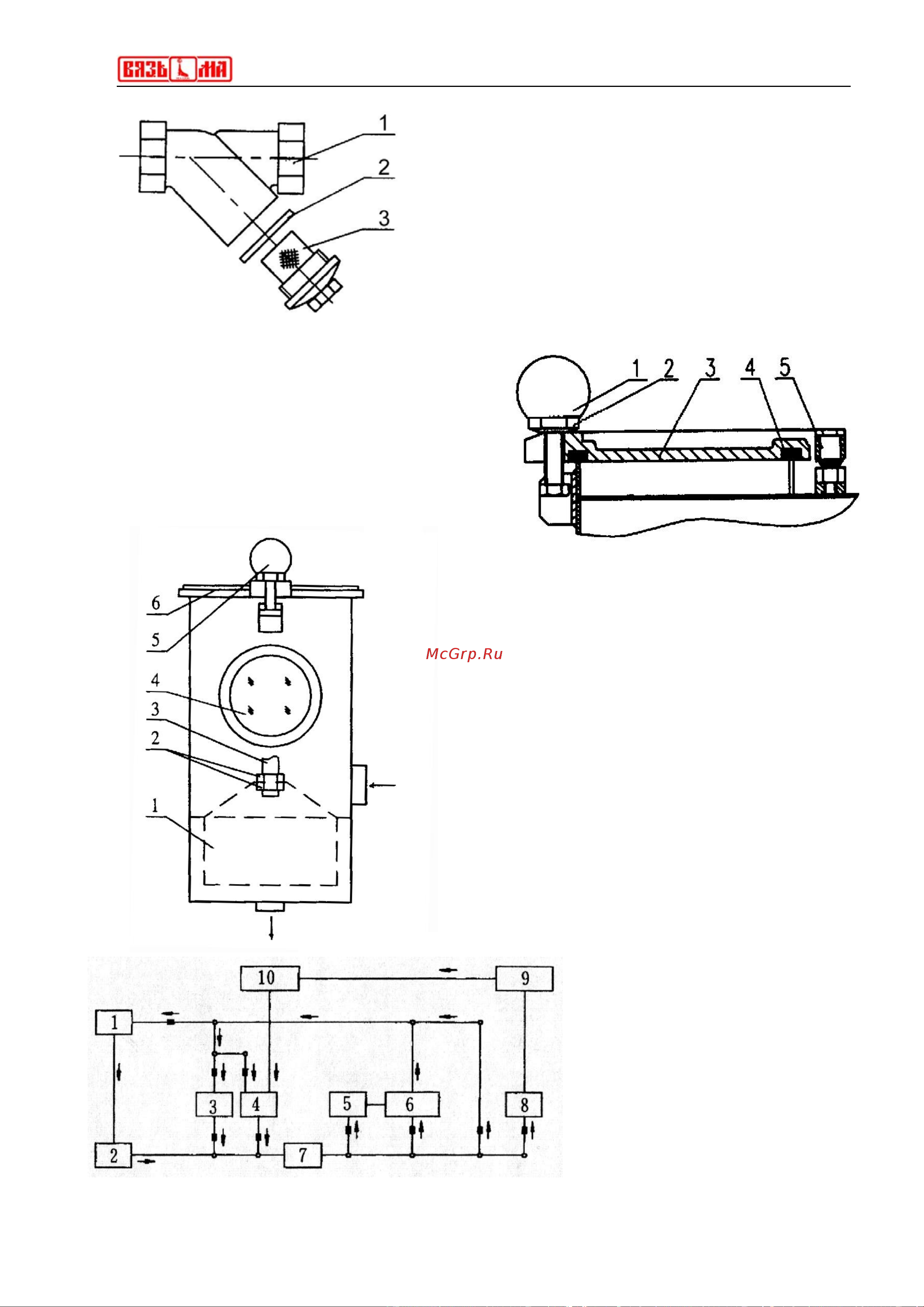

Схема №7 Фильтр.

1. Корпус фильтра.

2. Шайба.

3. Фильтрующий элемент.

Схема №8 Регулировка крышки фильтра.

1. Ручка с шариком.

2. Фиксирующая гайка.

3. Крышка.

4. Герметизирующая прокладка.

5. Регулировочный болт.

Схема №11 Устройство по удалению частиц.

1. Корзина фильтра.

2. Регулировочная гайка.

3. Ручка.

4. Окно для наблюдения.

5. Ручка с шариком.

6. Крышка.

Схема № 21 Схема циркуляции растворителя.

1.Барабан.

2.Устройство по удалению частиц.

3. Бак 2.

4. Бак 1.

5. Фильтр.

6. Охладитель растворителя.

7. Насос.

8. Дистиллятор.

9. Охладитель конденсата.

10. Отделитель воды.
