Руководство по эксплуатации автоматической машины сухой чистки ЛВХ-12
32
Схема
1.
2. Гайка
3. Рег
4. Гайка
5.
6. Гайка
7. Рег
8. Гайка

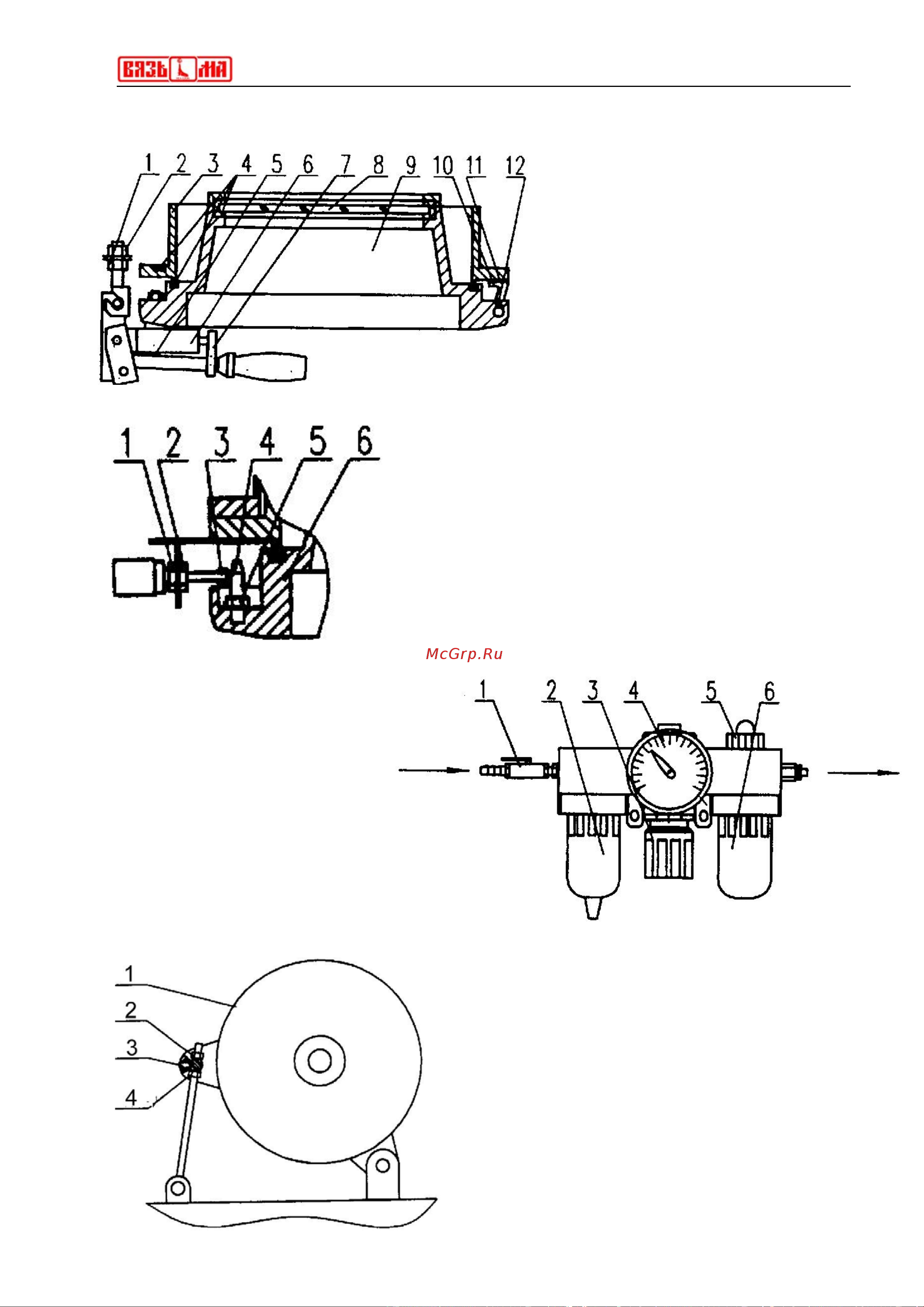

Схема №14 Загрузочный люк.
1. Фиксирующая гайка.
2. Регулирующая гайка.
3. Наружный барабан.
4. Герметизирующая прокладка.
5. Регулировочный болт.
6. Пневматический цилиндр.
7. Замочная пластина.
8. Стекло.
9. Люк.
10. Петля.
11. Регулировочные прокладки.
12. Фиксирующая гайка.
Схема №15 Регулировка микровыключателя загрузочного
люка.
1. Фиксирующая гайка.
2. Регулирующая гайка.
3. Шток микровыключателя.
4. Шток дверцы.
5. Фиксирующая гайка.
6. Люк.
Схема №16 Система подготовки
воздуха.
1. Шаровой кран.
2. Фильтр.
3. Вентиль регулировки давле-
ния.
4. Манометр.
5. Вентиль регулировки подачи
масляного аэрозоля.
6. Устройство подачи масляного
аэрозоля.
№20 Регулировка натяжения ремней.
Электродвигатель.
.
улировочный болт.
.
Электродвигатель.
.
улировочный болт.
.
