11. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Производитель гарантирует надёжную

работу ручных электрических машин при

соблюдении условий хранения, правиль-

ности монтажа, соблюдении правил экс-

плуатации и обслуживания, указанных в

руководстве по эксплуатации.

Гарантийный срок – 12 месяцев с даты

продажи через розничную торговую сеть.

Срок службы – 5 лет.

Гарантия распространяется только на

производственные дефекты, выявленные

в процессе эксплуатации ручной

элект-

рической машины в период гарантийного

срока. Настоящая гарантия в случае вы-

явления недостатков товара не связан-

ных с нарушением правил использования,

хранения или транспортировки товара,

действий третьих лиц или непреодоли-

мой силы, даёт право на безвозмездное

устранение выявленных недостатков в

течение установленного гарантийного

срока.

В гарантийный ремонт принимает-

ся ручная электрическая машина при

обязательном наличии правильно и

полностью оформленного и заполнен-

ного гарантийного талона установлен-

ного образца на представленную для

ремонта машину со штампом торговой

организации и подписью покупателя.

Ручная электрическая машина в ре-

монт должна сдаваться чистой, в

комплекте с принадлежностями.

1. Настоящие гарантийные обязатель-

ства не распространяются на следую-

щие случаи:

На недостатки ручной электрической

машины, если такие недостатки стали

следствием нарушения правил исполь-

зования, хранения или транспортировки

товара, действий третьих лиц или непре-

одолимой силы. В частности, под наруше-

нием правил использования, хранения и

транспортировки подразумевается нару-

шение правил и условий эксплуатации и

хранения ручной электрической машины,

так же несоблюдения запретов уста-

новленных настоящим «Руководством».

Например, при попадании внутрь руч-

ной электрической машины посторонних

предметов, жидкостей, при механическом

повреждении корпуса и шнура питания

ручной электрической машины, при пере-

грузке или заклинивании двигателя (одно-

временный выход из строя ротора и ста-

тора, обеих обмоток статора) а так же

других случаях возникновения недостат-

ков, если такие недостатки стали след-

ствием вышеуказанных нарушений.

2. Настоящие гарантийные обязатель-

ства не распространяются на следую-

щие комплектующие и составные де-

тали ручных электрических машин:

- патроны сверлильные и ключи к ним;

дополнительные рукоятки; ограничители

глубины сверления; защитные кожухи,

экраны и элементы их крепления; парал

лельные и направляющие упоры и дета-

ли их крепления; съёмные переходники

и адаптеры; цанги и гайки их крепления;

подошвы плоскошлифовальных, эксцент-

риковых и ленточных машин; фильтры и

детали съёмных пылесборников; фланцы

и гайки крепления оснастки; регулировоч-

ные ключи и отвёртки; сменные сопла;

шаблоны- дыроколы; пластиковые кейсы

и упаковочные картонные коробки;

- угольные щетки, сальники, резиновые

уплотнения, приводные ремни, шнуры

питания (в случае повреждения изоляции

подлежат обязательной замене без согла-

сия владельца,- услуга платная). Замена

указанных комплектующих и составных

частей ручных электрических машин осу-

ществляется платно.

3. Настоящие гарантийные обязатель-

ства не распространяются на оснастку

(сменные принадлежности) входящие

в комплектацию или устанавливаемые

пользователем ручных электричес-

ких машин. Например: свёрла; коронки

и адаптеры к ним; буры; зубила и пики;

пильные полотна и ленты; пильные диски;

фрезы; ножи; держатели и адаптеры для

вставок (битов); вставки (биты); алмазные

и абразивные заточные, отрезные и шли-

фовальные диски; шлифовальные ленты,

листы и круги, щётки и прочая сменная

оснастка.

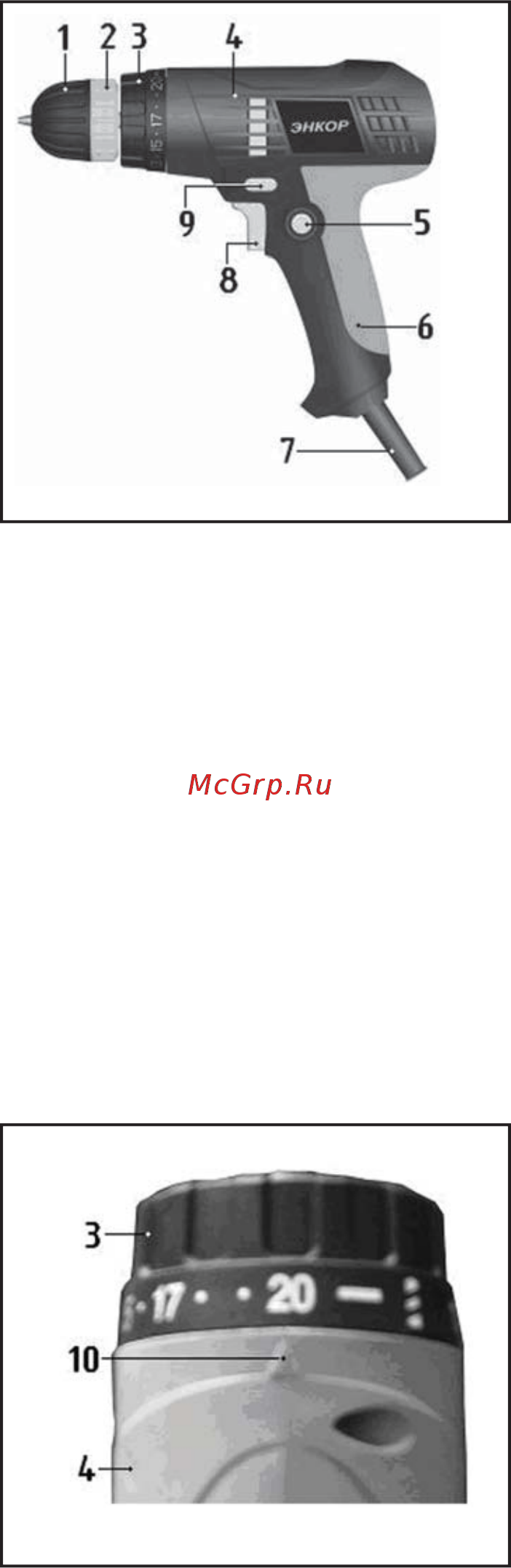

6. УСТРОЙСТВО МАШИНЫ (Рис.2)

Устройство машины представлено на

Рис.2.

1. Патрон сверлильный

2. Муфта патрона задняя

3. Кольцо регулировки момента

4. Корпус

5. Кнопка фиксации выключателя

6. Рукоятка

7. Шнур питания

8. Выключатель

9. Переключатель направления вращения

(реверс)

ЗАПРЕЩАЕТСЯ производить измене-

ние направления вращения сверлиль-

ного патрона (1) переключателем ре-

верса (9) при нажатом выключателе (8)

и вращающемся сверлильном патроне

(1).

7. ПОДГОТОВКА

К РАБОТЕ

И РЕГУЛИРОВКА

7.1. Установка инструмента или оснаст-

ки в сверлильный патрон (Рис.2).

7.1.1. Проведите внешний осмотр ин-

струмента. Убедитесь в надежности

крепления сверлильного патрона (1) и

отсутствии внутри него стружки и строи-

тельного мусора.

7.1.2. Удерживая одной рукой заднюю

муфту (2) сверлильного патрона (1), дру-

гой рукой поверните патрон (1) против ча-

совой стрелки. Вращая патрон (1) против

часовой стрелки, разведите кулачки на

расстояние, необходимое для установки

оснастки. Удерживая заднюю муфту (2),

вращайте патрон (1) до упора по часовой

стрелке и зажмите оснастку в патроне

(1).

7.2. Переключение направления вра-

щения сверлильного патрона (Рис.2).

7.6.1. Переключателем направления

вращения (9) установите необходимое

направление вращения сверлильного

патрона (1) (левое – стрелка на переклю-

чателе (9) указывает в сторону операто-

ра; или правое – стрелка на переключате-

ле (9) указывают в сторону сверлильного

патрона).

7.3. Регулировка момента затяжки

(Рис.3).

7.1.1. Вращением кольца регулировки

момента (3) совместите пиктограммы на

нем со стрелкой (10) на корпусе машины

(4) и осуществите изменение предельно-

го момента затяжки.

7.3.2. Положения 1-20 служат для завин-

чивания/вывинчивания винтов.

Примечание: Цифры на

кольце регу-

лировки момента (3) указывают номер

ступени срабатывания ограничителя мо-

мента. Рекомендуется опытным путем на

обрезках материала подобрать наиболее

оптимальную для вашего материала и

крепежа ступень ограничения крутящего

момента.

7.3.3. Положение с пиктограммой «свер-

ло» служит для сверления.

Рис. 2
