ITALIANO

b) INSTALLAZIONE IN POSIZIONE VERTICALE TRAMITE STAFFA AD U

Accessorio opzionale necessario:

- AC NC06 V-BR (per i modelli C 3106-96, C 3106-126);

- AC NC08 V-BR (per i modelli C 3108-96, C 3108-126);

- AC NC10 V-BR (per i modelli C 3110-96, C 3110-126).

Fissare la staffa ad U alla parete od al sofﬁtto tramite almeno 4 tasselli laterali (max. M8)

ed uno centrale (max. M10).

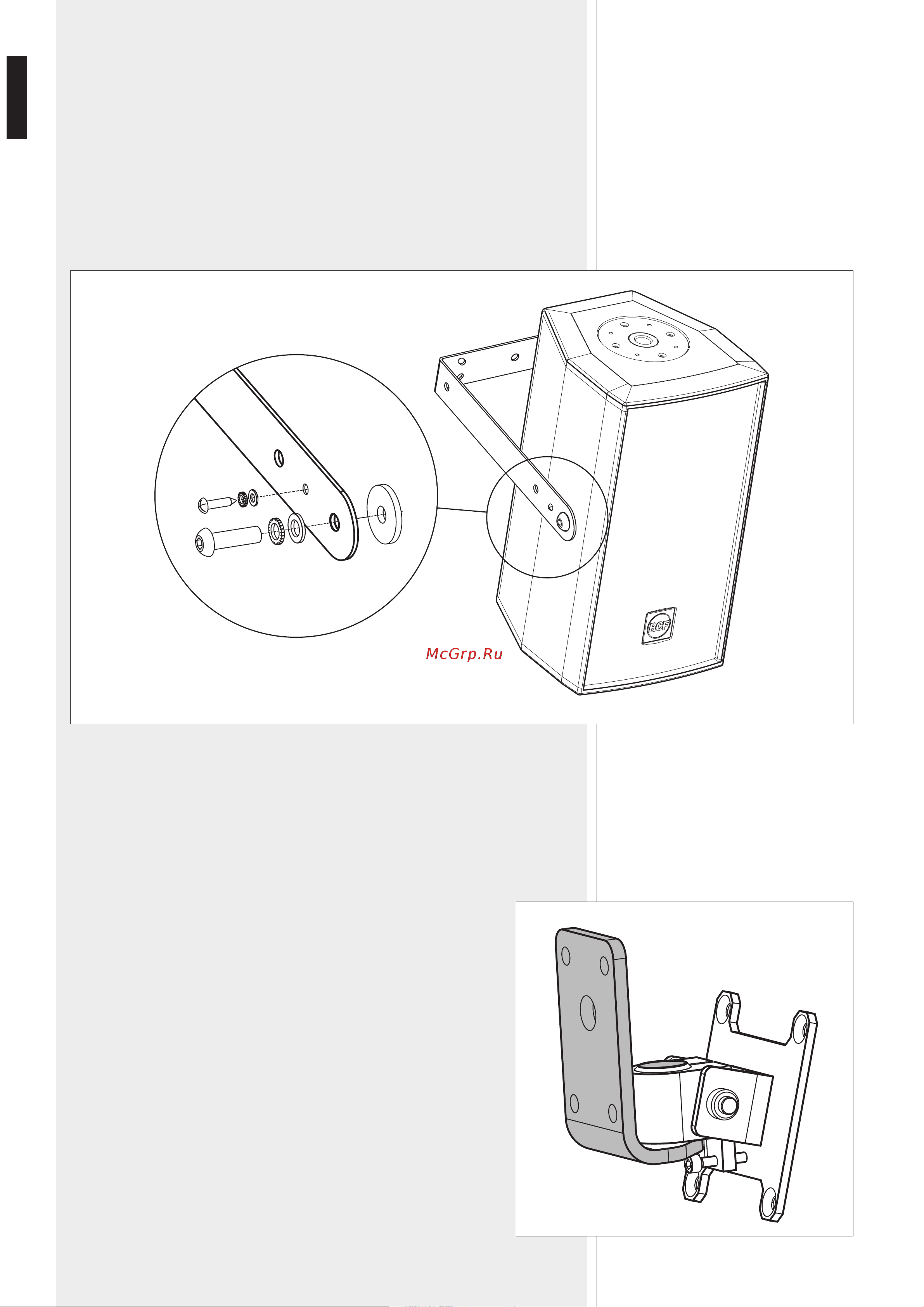

Installare il diffusore alla staffa ad U avvitando i due bulloni M10x35 nei due fori laterali

del diffusore acustico, come mostrato nella ﬁgura sotto.

Come alternativa, è possibile un'installazione un po' meno sporgente grazie ai fori più

interni della staffa ad U.

Prima di stringere i due bulloni M10, regolare l'inclinazione verticale del diffusore e

successivamente (quando si è certi dell'angolo) ﬁssarla tramite due viti autoﬁlettanti

M4,2x22 (passanti per il foro piccolo della staffa a U) direttamente nel legno del diffusore.

Nota: non inclinare il diffusore verso l'alto!

In alternativa ai semplici bulloni M10, è possibile utilizzale le manopole (con bulloni M10)

in dotazione.

c) INSTALLAZIONE CON SUPPORTO ORIENTABILE

Accessorio opzionale necessario: AC WM-C

Installare a parete la parte ﬁssa (mostrata in grigio nella rispettiva ﬁgura)

dell’accessorio AC WM-C, tramite 4 tasselli M10 passanti per i 4 fori agli

angoli; il foro centrale della parte ﬁssa può risultare utile per l’uscita del

cavo di collegamento dalla parete.

AC WM-C
